Cunoașteți aparatul de fier de lipit cu ultrasunete?

Lipirea cu ultrasunete este o metodă de lipire care nu necesită flux și este considerată mai ecologică în comparație cu metodele tradiționale de lipire. Îndepărtează straturile de oxid de suprafață de pe suprafața de lipit prin fenomene de vibrație și cavitație, în loc să folosească substanțe chimice.

Tehnologia de lipire cu ultrasunete este diferită de sudarea cu ultrasunete din plastic, deoarece folosește vibrațiile pentru a genera căldură și a topi componentele care se îmbină. Principiul de bază al lipirii cu ultrasunete este similar cu procesul de curățare cu ultrasunete, în care energia vibrațională induce cavitația într-o baie de apă sau solvent de curățare. Porțiunea scufundată în mediul lichid este curățată temeinic prin acțiunea erozivă puternică a bulelor de cavitație.

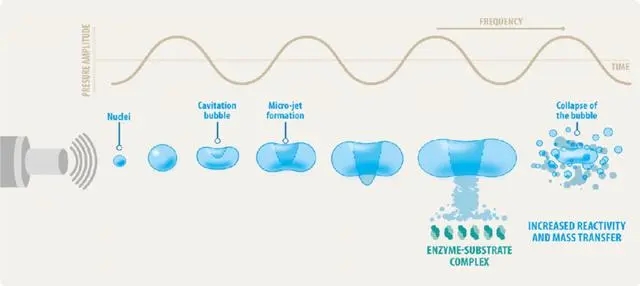

În timpul procesului de lipire cu ultrasunete, căldura de la o sursă de energie separată topește lipirea înainte de a aplica energia vibrațională. Lipitura topită acționează apoi ca un mediu de transmisie acustică pentru vibrația ultrasonică. Când se aplică energie vibrațională de înaltă frecvență lipiturii topite, la vârful sculei de lipit are loc cavitația acustică controlată pentru a perturba și dispersa oxizii de suprafață. Microbulele de cavitație se sparg, curățând întreaga suprafață, permițând lipirii lichide să se umezească și să se lipească de metalul pur.

Vibrația asigură, de asemenea, că nu există goluri în îmbinarea de lipit, deoarece energia vibrațională forțează lipirea lichidă să pătrundă în golurile și microporii materialului de bază. Ajută la etanșarea componentelor și mărește suprafața disponibilă pentru lipirea lipitului. Vibrația cu ultrasunete poate extruda și bule din lipirea lichidă, făcând această metodă potrivită pentru aplicații care necesită îmbinări etanșe în medii cu vid înalt.

Lipirea cu ultrasunete permite îmbinarea diferitelor materiale și poate fi utilizată pentru materiale greu de lipit folosind metode convenționale. Deoarece fluxul nu este necesar, utilizatorii pot economisi timp și costuri asociate cu curățarea reziduurilor de flux, reducând în același timp coroziunea și îmbunătățind durabilitatea îmbinărilor lipite.

Metoda de lipit cu ultrasunete poate fi efectuată în mod convenabil utilizând dispozitive portabile de fier de lipit cu ultrasunete pentru lipirea manuală, precum și integrată în mașini de lipit cu ultrasunete și linii de asamblare.

Sudare sticla, ceramica, otel inoxidabil si aluminiu

În cercetările ample privind lipirea sticlă-metal de-a lungul anilor, inginerii japonezi au dezvoltat un aliaj special de lipit numit CERASOLZER (sârmă de lipit). Acest aliaj activ de lipit este formulat special pentru a funcționa cu metoda de lipire cu ultrasunete și are capacități unice de lipire care pot înlocui metodele de lipire cu argint, lipire cu indiu, molibden-mangan și rășină utilizate în mod obișnuit. CERASOLZER formează legături chimice (substrat de sticlă) pe lângă lipirea directă metal-metal. Aliajul este format din aceiași constituenți primari ca aliajele standard de lipit (plumb/stani), dar conține și cantități mici de elemente precum zinc, titan, siliciu, aluminiu, beriliu, pământuri rare etc., care au afinități chimice puternice cu oxigenul.

În timpul procesului de lipire, aceste elemente suplimentare se combină cu oxigenul din jur pentru a forma un oxid care se leagă chimic cu diverse materiale, inclusiv sticlă, ceramică, aluminiu, oțel inoxidabil, oxizi conductivi și multe alte substraturi care anterior erau considerate nesudate. Oxidul rezultat se leagă puternic de substratul lipit, formând o legătură chimică (RO) robustă la interfață.

Prin urmare, puterea adezivă a CERASOLZER este compromisă dacă oxigenul este eliminat eficient prin utilizarea unui gaz inert (cum ar fi azotul) în locul aerului din jur în echipamentul de lipire. Concentrația adecvată de oxigen critic de legătură este de aproximativ 2%. Temperatura de topire a aliajului CERASOLZER variază de la 155 la 297°C, iar datorită vibrației ultrasonice, metoda de lipire este fără flux. De fapt, dacă metoda noastră de lipire cu ultrasunete este folosită cu flux, aceasta ar întrerupe legăturile de oxigen și ar compromite întregul proces de lipire, deci nu ar trebui utilizată.

Aplicație

Fabricarea sticlariei

Acoperire/metalizare lentile optice

Crearea electrozilor pe substraturi din sticlă și ceramică

Sudarea contactelor de încălzire pe geamurile din spate ale automobilelor

Lipirea supraconductoarelor, componentelor și pieselor ceramice

Sigilarea sub vid a tuburilor de sticlă și lipirea fitingurilor hardware

Etanșare cu fibră optică de sticlă (bandă metalică)

Lipirea electrozilor la contactele din față/spate ale celulelor solare (cristalin, film subțire)

Lipirea adezivă a sticlei metalice, sticlă LCD, oscilatoare cu cristal, cabluri de circuit integrat hibrid (atașare matriță)

Metode de bază de lipit cu ultrasunete

Când aplicați lipitură Cerasolzer pe sticlă, ceramică sau oxizi de metal, trebuie să existe un contact suficient între lipit și substrat, eliminând bulele mici care pot exista la limita dintre suprafața substratului și lipitul moale. Vibrația cu ultrasunete elimină stratul de aer din zona limită într-un timp foarte scurt, rezultând o îmbinare de lipire fără bule și consistentă. Dacă substratul are o absorbție ridicată de căldură, trebuie utilizată o sursă de căldură auxiliară, cum ar fi o placă fierbinte, pentru a menține condițiile de lipire adecvate.

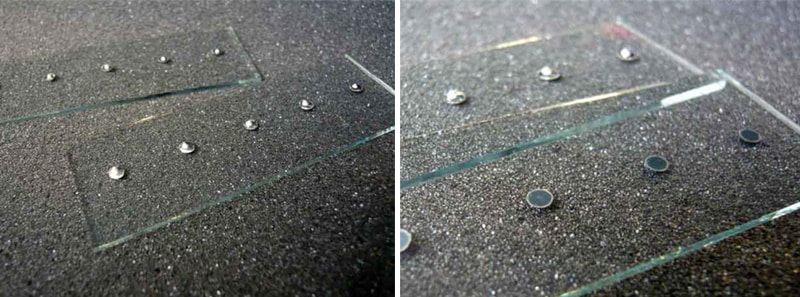

Abordarea recomandată este aplicarea Cerasolzer pe o lamă de sticlă purtătoare transparentă, cu reversul servind ca zonă de delimitare stabilită, asemănând cu o suprafață de reflexie ca o oglindă.

Metodă în două etape (pre-lipire + lipire):

În prima etapă, Cerasolzer este livrat la vârful fierului de lipit cu ultrasunete folosind temperaturi ridicate și vibrații ultrasonice și este acoperit pe substrat (cum ar fi sticla). Apoi, lipirea convențională sau Cerasolzer preferată este utilizată pentru a lipi componentele metalice, firele, benzile etc., în zona de pre-lipire.

Metodă într-un singur pas (lipire directă):

Când Cerasolzer este intercalat între metal și sticlă, ceramică sau oxizi de metal, vibrația ultrasonică acționează direct asupra metalului. Legătura se realizează într-un timp foarte scurt. Performanța oferită de această metodă este puțin mai mică decât metoda anterioară.

Metoda de scufundare:

Metoda de scufundare este o tehnică ideală pentru acoperirea suprafețelor la scară largă. Lipitura Cerasolzer este topită într-un vas specific de lipit cu un vibrator ultrasonic. Atunci când suprafața lipiturii moale formează ondulații din cauza vibrațiilor ultrasonice, porțiunea acoperită este scufundată în apă, de preferință folosind un dispozitiv de lipit cu ultrasunete.

Parametru

Frecventa 60 Khz Putere 100W

Răcire Răcire cu aer Temperatura maximă 500℃

Plic de protecție pomp din plastic Generator digital de putere
