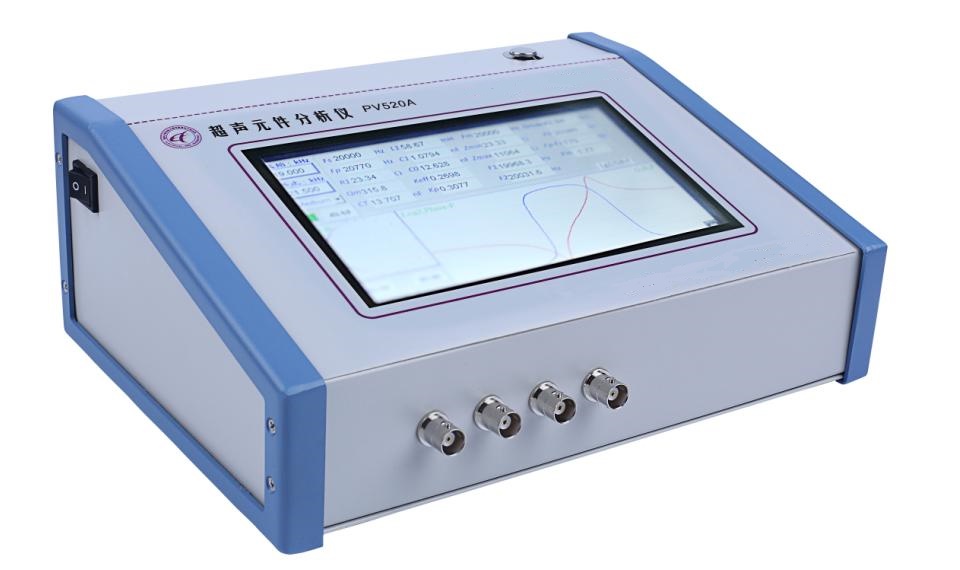

PV520A
Rps-sonic
PV520A

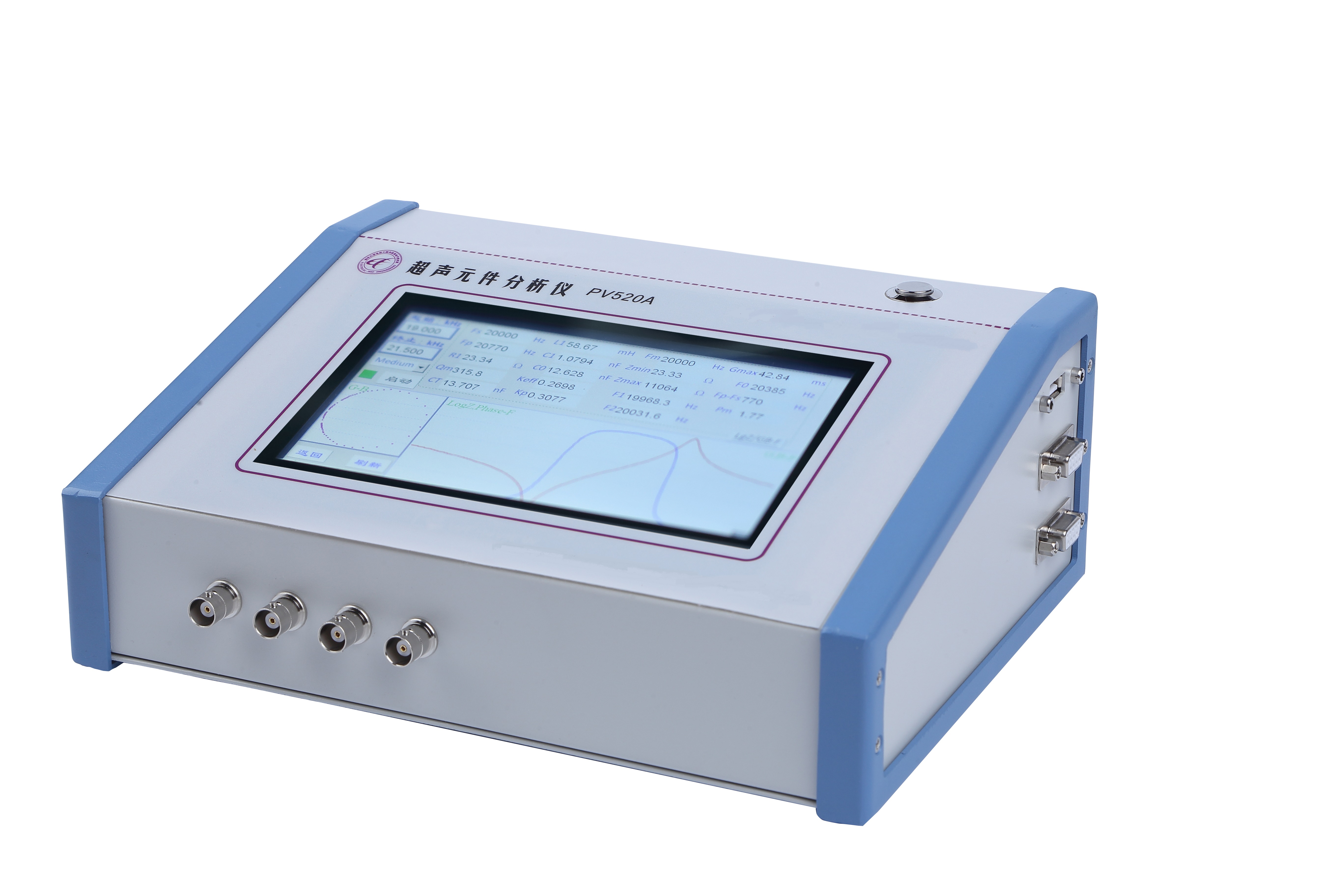

Analyseur d'impédance ultrasonique compatible haute fréquence pour transducteurs à ultrasons
Comment évaluer les performances du transducteur ultrasonique ?
Pour évaluer les performances du système de vibration ultrasonique, il est nécessaire d’analyser sous deux aspects : les paramètres et les courbes d’admittance :
1) Paramètres :
L'analyseur d'impédance peut être utilisé pour évaluer les performances de divers dispositifs tels que des feuilles de céramique piézoélectriques, des transducteurs piézoélectriques et des systèmes de vibration entiers (transducteurs plus cornes, moules). Analyse des équipements des appareils à ultrasons avec un analyseur d'impédance, les paramètres les plus importants sont les suivants :
Fs : La fréquence de résonance mécanique, c'est-à-dire la fréquence de fonctionnement du système de vibration, doit être aussi proche que possible de la valeur attendue lors de la conception et doit correspondre au point de fonctionnement de l'alimentation électrique.
Pour une machine de nettoyage, plus la cohérence de la fréquence de résonance du vibrateur est élevée, mieux c'est.
Pour les soudeurs de plastique ou l'usinage par ultrasons, si la conception du cornet ou du moule est déraisonnable, la fréquence de résonance du vibrateur s'écartera du point de fonctionnement.
R1 : Résistance dynamique, la résistance de la série de vibrateurs piézoélectriques, plus elle est petite, mieux c'est dans les mêmes conditions de support. Pour le nettoyage ou le soudage de vibrateurs, elle est généralement comprise entre 5 Ω et 20 Ω. S'il est trop grand, le vibrateur ou le système de vibration aura des problèmes, tels qu'une inadéquation de circuit ou une faible efficacité de conversion, et une courte durée de vie du vibrateur.
Qm : facteur de qualité mécanique, déterminé par la méthode de la courbe de conductance, Qm=Fs/(F2-F1), plus Qm est élevé, mieux c'est, car plus Qm est élevé, plus l'efficacité du vibrateur est élevée ; mais le Qm doit correspondre à l'alimentation, la valeur Qm est trop élevée L'alimentation ne correspond pas.
Pour nettoyer le vibrateur, plus la valeur Qm est élevée, mieux c'est. D'une manière générale, le Qm du vibrateur de nettoyage doit être compris entre 500 et 1000. S'il est trop faible, l'efficacité du vibrateur est faible. S'il est trop élevé, l'alimentation électrique ne pourra pas être adaptée.
Pour le soudage ou l'usinage par ultrasons, la valeur Qm du vibrateur lui-même est généralement d'environ 500 à 1 000 et l'ensemble du système est de 1 500 à 3 000. S'il est trop faible, l'efficacité des vibrations est faible, mais elle ne peut pas être trop élevée, car plus le Qm est élevé, plus la bande passante de travail est étroite, l'alimentation est difficile à assortir, c'est-à-dire que l'alimentation est difficile à travailler au point de fréquence de résonance et l'appareil ne peut pas fonctionner.
CT : Capacité libre, la valeur de capacité du dispositif piézoélectrique à 1 kHz. Cette valeur est cohérente avec la valeur mesurée par le capacimètre numérique. Cette valeur soustrait le condensateur dynamique C1 pour obtenir la véritable capacité statique C0, C0 = CT-C1. Lors de l'utilisation, équilibrez C0 avec l'inductance.
Dans la conception du circuit d’une machine à laver ou d’une machine de traitement par ultrasons, un équilibrage correct du C0 peut augmenter le facteur de puissance de l’alimentation. Il existe deux méthodes pour utiliser l'équilibre de l'inductance : le réglage parallèle et le réglage en série.
Fp : fréquence d'anti-résonance, la fréquence de résonance de la branche parallèle du vibrateur piézoélectrique. A cette fréquence, l'impédance Zmax du vibrateur piézoélectrique est la plus grande. Si l'impédance anti-résonante Zmax est faible, le vibrateur a un problème.
2) Graphiques
L'analyseur d'impédance fournit cinq types de diagrammes caractéristiques de coordonnées, et le diagramme caractéristique logarithmique a une importance importante pour la détection des dispositifs piézoélectriques. Les performances vibratoires d'un vibrateur piézoélectrique ou d'un système vibrant peuvent être jugées directement par un graphique logarithmique, relativement intuitif et pratique.
Dans des circonstances normales, le cercle d'admittance et la courbe de conductance sont tels qu'indiqués dans la figure suivante.
Le cercle d'admission est un cercle unique et le graphique logarithmique n'a qu'une paire de valeurs minimales et maximales :
Dans des conditions anormales, le cercle d'admittance et la courbe de conductance sont tels qu'indiqués dans la figure ci-dessous. Il y a plusieurs petits cercles parasites sur la carte d’admission. Le graphique logarithmique comporte de nombreuses paires de valeurs minimales et maximales :
Service et expédition
Garantie un an pour le transducteur.
Vous pouvez nous contacter pour une demande technique à tout moment.
Nous fournissons un service OEM pour les clients d'outre-mer et garderons également la confidentialité pour nos clients.
Nous fournissons également un service de produits personnalisés pour de petites quantités.
Expédition par FED-EX /DHL
