PV520A
Rps-sonic
PV520A

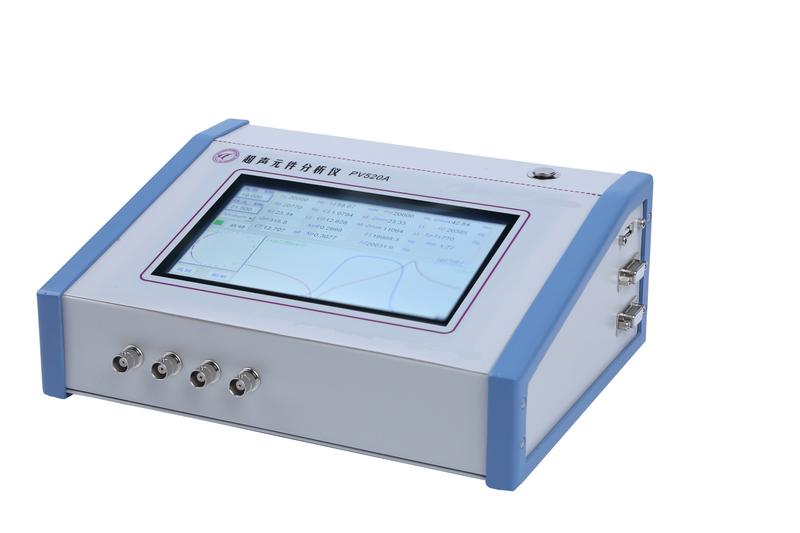

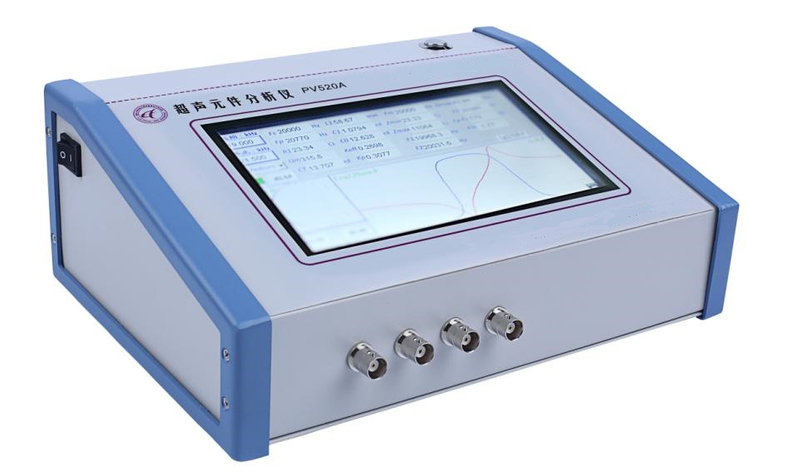

Nagyfrekvenciás kompatibilis ultrahangos impedanciaanalizátor ultrahang átalakítókhoz
Hogyan értékeljük az ultrahangos jelátalakító teljesítményét?
Az ultrahangos vibrációs rendszer teljesítményének értékeléséhez két szempontot kell elemezni: paraméterek és bebocsátási görbék:
1) Paraméterek:
Az impedanciaanalizátor használható különféle eszközök, például piezoelektromos kerámialapok, piezoelektromos jelátalakítók és teljes rezgésrendszerek (átalakítók plusz kürtök, öntőformák) teljesítményének értékelésére. Ultrahangos készülék berendezés elemzése impedanciaanalizátorral, a legfontosabb paraméterek a következők:
Fs: A mechanikai rezonanciafrekvencia, azaz a rezgési rendszer üzemi frekvenciája a lehető legközelebb legyen a tervezésben várható értékhez, és meg kell egyeznie a tápellátás működési pontjával.
Egy tisztítógépnél minél nagyobb a vibrátor rezonanciafrekvenciájú konzisztenciája, annál jobb.
Műanyag hegesztőknél vagy ultrahangos megmunkálásnál, ha a kürt vagy forma kialakítása ésszerűtlen, a vibrátor rezonanciafrekvenciája eltér a működési ponttól.
R1: Dinamikus ellenállás, a piezoelektromos vibrátorok sorozatának ellenállása, minél kisebb, annál jobb azonos támogatási feltételek mellett. A vibrátorok tisztításához vagy hegesztéséhez általában között van . 5 Ω és 20 Ω Ha túl nagy, akkor a vibrátorral vagy a vibrációs rendszerrel problémák léphetnek fel, például áramköri eltérés vagy alacsony konverziós hatékonyság, valamint a vibrátor rövid élettartama.
Qm: mechanikai minőségi tényező, vezetőképességi görbe módszerrel meghatározva, Qm=Fs/(F2-F1), minél nagyobb a Qm, annál jobb, mert minél nagyobb a Qm, annál nagyobb a vibrátor hatásfoka; de a Qm-nek meg kell egyeznie a tápegységgel, a Qm érték túl magas A tápegység nem egyezik.
A vibrátor tisztításához minél nagyobb a Qm érték, annál jobb. Általánosságban elmondható, hogy a tisztítóvibrátor Qm értékének 500 és 1000 között kell lennie. Ha túl alacsony, a vibrátor hatásfoka alacsony. Ha túl magas, a tápegység nem illeszthető össze.
Ultrahangos hegesztés vagy megmunkálás esetén a vibrátor Qm értéke általában 500-1000 körül van, és az egész rendszer 1500-3000. Ha túl alacsony, akkor a rezgés hatásfoka alacsony, de nem lehet túl magas, mert minél nagyobb a Qm, annál nagyobb a munkasáv Szűk, a tápegység nehezen illeszthető, vagyis a tápegység nehezen működik a rezonanciafrekvencia ponton, és a készülék nem tud működni.
CT: Szabad kapacitás, a piezoelektromos eszköz kapacitásértéke 1 kHz-en. Ez az érték összhangban van a digitális kapacitásmérővel mért értékkel. Ez az érték kivonja a C1 dinamikus kondenzátort, hogy megkapja a valódi C0 statikus kapacitást, C0 = CT-C1. Használatkor egyensúlyba hozza a C0-t az induktivitással.
A mosógép vagy az ultrahangos feldolgozógép áramköri kialakításánál a megfelelő C0 kiegyensúlyozás növelheti a tápegység teljesítménytényezőjét. Az induktoregyensúly használatára két módszer létezik, a párhuzamos hangolás és a soros hangolás.
Fp: antirezonancia frekvencia, a piezoelektromos vibrátor párhuzamos ágának rezonanciafrekvenciája. Ezen a frekvencián a piezoelektromos vibrátor impedanciája Zmax a legnagyobb. Ha a Zmax antirezonancia impedancia alacsony, akkor a vibrátornak van problémája.
2) Grafika
Az impedanciaanalizátor ötféle koordináta-karakterdiagramot biztosít, a logaritmikus jelleggörbe pedig fontos jelentőséggel bír a piezoelektromos eszközök észlelésében. A piezoelektromos vibrátorok vagy rezgőrendszerek rezgési teljesítménye közvetlenül megítélhető logaritmikus grafikonon, amely viszonylag intuitív és praktikus.

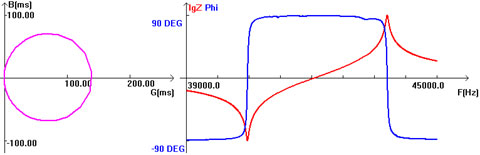

Normál körülmények között a bebocsátási kör és a konduktanciagörbe a következő ábrán látható.
A belépési kör egyetlen kör, és a logaritmikus gráfnak csak egy pár minimális és maximum értéke van:

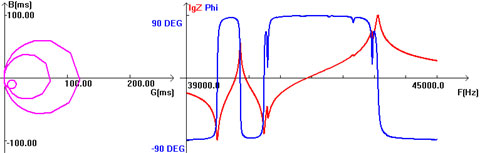

Rendellenes körülmények között az átengedési kör és a konduktanciagörbe az alábbi ábrán látható. A belépési táblázaton több parazita kis kör található. A logaritmikus gráfnak sok minimum és maximum értékpárja van:
