PV520A
Rps-sonic
PV520A

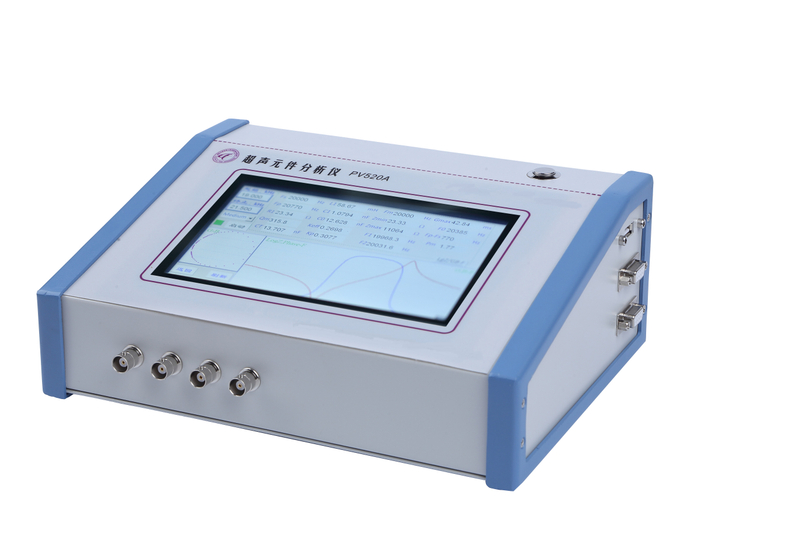

Højfrekvenskompatibel ultralydsimpedansanalysator til ultralydstransducere
Hvordan skal man evaluere ultralydstransducerens ydeevne?
For at evaluere ydeevnen af ultralydsvibrationssystem er det nødvendigt at analysere fra to aspekter: parametre og adgangskurver:
1) Parametre:
Impedansanalysatoren kan bruges til at evaluere ydeevnen af forskellige enheder såsom piezoelektriske keramiske plader, piezoelektriske transducere og hele vibrationssystemer (transducere plus horn, forme). Analyse af ultralydsudstyr med en impedansanalysator, de vigtigste parametre er som følger:
Fs: Den mekaniske resonansfrekvens, dvs. vibrationssystemets driftsfrekvens, skal være så tæt på den forventede værdi som muligt i designet og skal svare til strømforsyningens driftspunkt.
For en rengøringsmaskine gælder det, at jo højere resonansfrekvenskonsistensen af vibratoren er, jo bedre.
For plastsvejsere eller ultralydsbearbejdning, hvis horn- eller formdesignet er urimeligt, vil vibratorens resonansfrekvens afvige fra driftspunktet.
R1: Dynamisk modstand, modstanden af serien af piezoelektriske vibratorer, jo mindre jo bedre under de samme støtteforhold. Til rengøring eller svejsning af vibratorer er den generelt mellem 5 Ω og 20 Ω. Hvis den er for stor, vil vibratoren eller vibrationssystemet have problemer, såsom kredsløbsmismatch eller lav konverteringseffektivitet og kort levetid på vibratoren.
Qm: mekanisk kvalitetsfaktor, bestemt af konduktanskurvemetoden, Qm=Fs/(F2-F1), jo højere Qm, jo bedre, fordi jo højere Qm, jo højere vibratoreffektivitet; men Qm skal svare til strømforsyningen, Qm værdien er for høj Strømforsyningen stemmer ikke overens.
Til rengøring af vibratoren, jo højere Qm-værdien er, jo bedre. Generelt skal Qm for rengøringsvibratoren være mellem 500 og 1000. Hvis den er for lav, er vibratoreffektiviteten lav. Hvis den er for høj, kan strømforsyningen ikke matches.
Til ultralydssvejsning eller bearbejdning er Qm-værdien af selve vibratoren generelt omkring 500~1000, og hele systemet er 1500~3000. Hvis den er for lav, er vibrationseffektiviteten lav, men den kan ikke være for høj, for jo højere Qm er, jo mere er arbejdsbåndbredden Smal, strømforsyningen er svær at matche, det vil sige, at strømforsyningen er svær at arbejde ved resonansfrekvenspunktet, og enheden kan ikke fungere.
CT: Fri kapacitans, kapacitansværdien af den piezoelektriske enhed ved 1 kHz. Denne værdi er i overensstemmelse med værdien målt af den digitale kapacitansmåler. Denne værdi trækker den dynamiske kondensator C1 fra for at få den sande statiske kapacitans C0, C0 = CT-C1. Ved brug afbalanceres C0 med induktans.
I kredsløbsdesignet af en vaskemaskine eller ultralydsbehandlingsmaskine kan korrekt afbalancering af C0 øge strømforsyningens effektfaktor. Der er to metoder til at bruge induktorbalancen, parallel tuning og serie tuning.
Fp: anti-resonansfrekvens, resonansfrekvensen af den parallelle gren af den piezoelektriske vibrator. Ved denne frekvens er impedansen Zmax for den piezoelektriske vibrator den største. Hvis antiresonansimpedansen Zmax er lav, har vibratoren et problem.
2) Grafik
Impedansanalysatoren giver fem slags koordinatkarakteristiske diagrammer, og det logaritmiske karakteristiske diagram har vigtig betydning for detektering af piezoelektriske enheder. Vibrationsydelsen af en piezoelektrisk vibrator eller et vibrerende system kan bedømmes direkte ved en logaritmisk graf, som er relativt intuitiv og praktisk.
Under normale omstændigheder er admittanscirklen og konduktanskurven som vist i den følgende figur.
Adgangscirklen er en enkelt cirkel, og den logaritmiske graf har kun et par minimums- og maksimumværdier:
Under unormale forhold er admittanscirklen og konduktanskurven som vist i figuren nedenfor. Der er flere små parasitære cirkler på adgangsskemaet. Den logaritmiske graf har mange par af minimums- og maksimumværdier:
Service og forsendelse
Et års garanti for transducer.
Du kan til enhver tid kontakte os for teknisk forespørgsel.
Vi leverer OEM-service til oversøiske kunder, vil også holde fortrolighed for vores kunder.
Vi leverer også tilpasset produktservice til små mængder.
Forsendelse med FED-EX /DHL
