RPS-R35
Rps-소닉
RPS-R35
초음파 로터리 혼에는 축 음향 에너지를 방사형 음향 에너지로 변환하기 위한 테이퍼형 입력 섹션이 있습니다. 바람직한 로터리 혼은 제1 방사형 용접 섹션과 제1 축 음향 에너지를 수신하기 위한 제1 축 입력 섹션을 갖는 전반부를 포함합니다. 로터리 혼은 전반부에 연결된 후반부를 더 포함한다. 후반부에는 두 번째 방사형 용접 섹션과 두 번째 축 음향 에너지를 수신하기 위한 두 번째 축 입력 섹션이 있습니다. 각각의 절반은 내부 테이퍼형 표면과 외부 테이퍼형 표면으로 정의된 원추형 단면을 갖고 있어 절반부는 첫 번째 및 두 번째 축 음향 에너지의 일부를 방사형 음향 에너지로 변환합니다. 각각의 내부 테이퍼 표면은 혼의 축에 대해 내부 각도를 형성하고, 각각의 외부 테이퍼 표면은 축에 대해 외부 각도를 형성합니다.

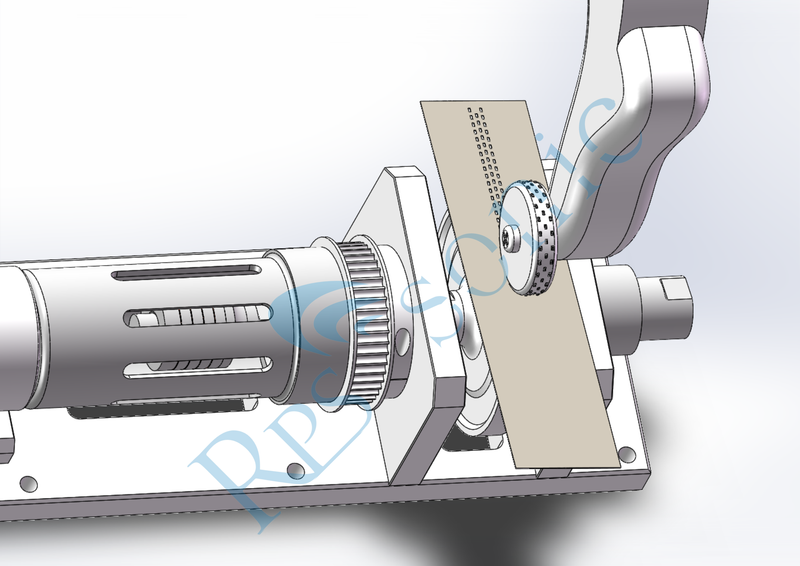

어떤 방향으로도 장착할 수 있는 베어링 하우징에 장착된 회전식 초음파 어셈블리입니다. 최대 18MM의 본드 폭으로 20, 28,30,35kHz로 제공됩니다. Bonder는 자체 작동 및 툴링 솔루션을 개발하려는 기계 제조업체 및 숙련된 최종 사용자를 위한 것입니다. 초음파 재봉틀은 전통적인 회전 재봉틀처럼 작동하지만 습기나 액체에 영향을 받지 않는 부드럽고 매끄러운 솔기를 생성합니다.
| 목 | 매개변수 |
| 빈도 | 35Khz |
| 힘 | 800W |
| 세라믹 칩 | 4칩 |
| 속도 | 최대 20m/분 |
| 용접폭 | 최대 10mm |
| 용접 혼 | 35Khz 로터리 혼 |
| 용접 유형 | 계속 용접 |
Rps-sonic은 포장, 위생 및 특수 변환 산업에 고출력 회전식 초음파 시스템을 공급합니다.

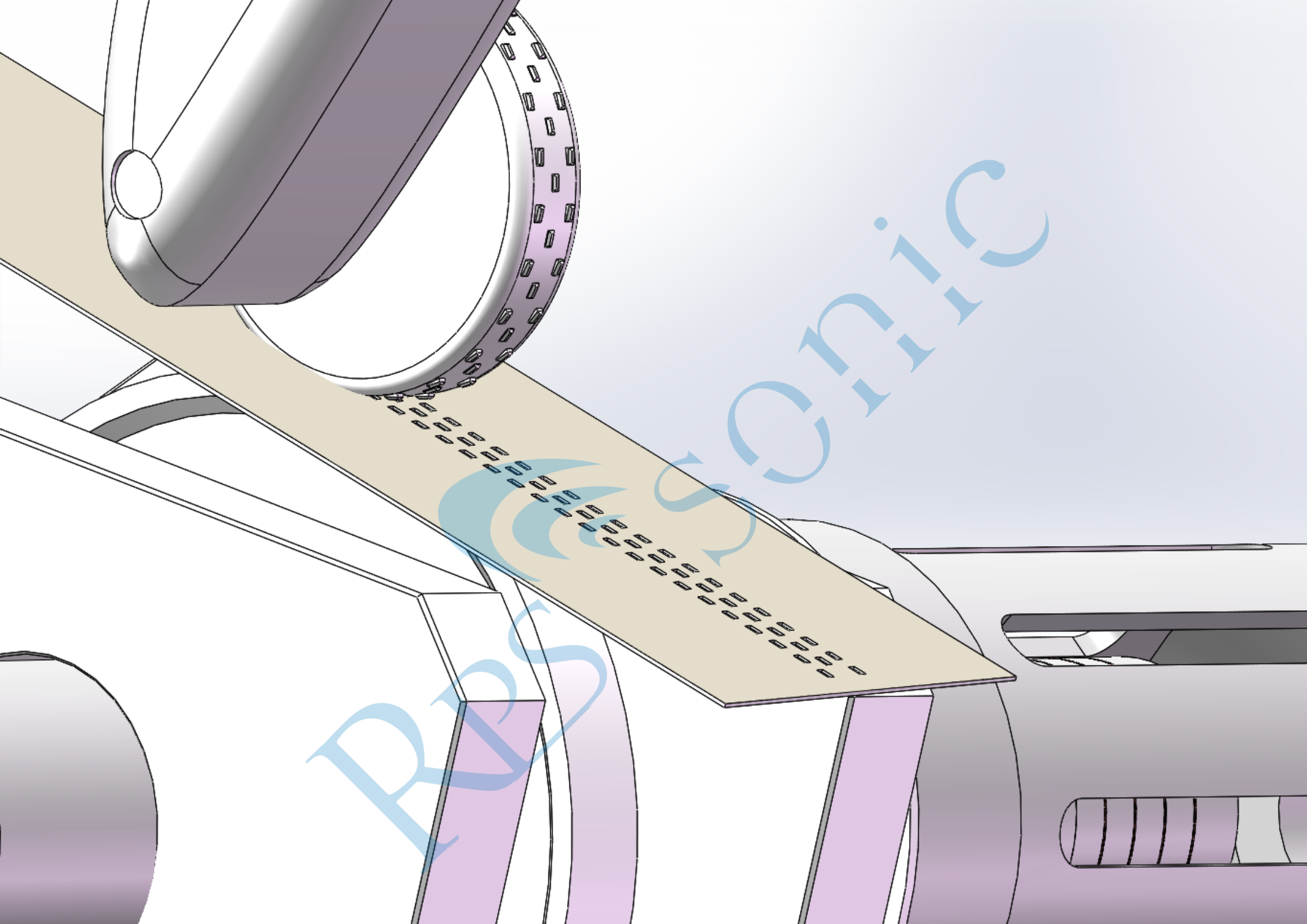

다양한 혼 구성이 개발되었지만 고품질 및 고속 초음파 용접을 달성하는 좋은 방법은 회전 앤빌이 있는 회전식 혼을 사용하는 것임이 잘 알려져 있습니다. 일반적으로 로터리 혼은 원통형이며 축을 중심으로 회전합니다. 입력 음향 에너지는 축 방향이고 출력 음향 에너지는 반경 방향입니다. 혼과 앤빌은 기본적으로 서로 가까이 위치한 두 개의 원통으로, 접선 속도가 같거나 같지 않은 반대 방향으로 회전합니다. 접착할 부품은 일반적으로 이러한 원통형 표면의 접선 속도와 일치하는 선형 속도로 이러한 원통형 표면 사이를 통과합니다. 로터리 혼과 앤빌의 접선 속도를 부품의 선형 속도와 일치시키면 혼과 부품 사이의 항력을 최소화할 수 있습니다.
따라서 로터리 혼은 일반적으로 최소한 축 입력 섹션과 방사형 용접 섹션으로 구성됩니다. 입력부는 축방향 음향에너지를 수신하고, 용접부는 변환된 방사형 음향에너지를 대상 부품에 적용합니다. 위에 설명된 기존 로터리 혼은 일부 응용 분야에 적합하지만 몇 가지 중요한 어려움이 남아 있습니다. 한 가지 어려움은 높은 수준의 진폭 균일성을 얻으려는 욕구와 관련이 있습니다. 진폭 균일성은 동일한 양의 용접 에너지를 받는 용접의 비율을 효과적으로 측정한 것입니다. 구체적으로, 진폭 균일성은 주어진 입력 가진에 대해 용접 단면의 외부 표면(즉, 용접 '면')의 최대 변위를 측정하여 결정됩니다. 동일한 가진에 대한 최소 변위도 측정하고, 최대 변위에 대한 최소 변위의 비율이 진폭 균일성을 나타냅니다. 따라서 진폭 균일성이 100%에 가까운 로터리 혼은 전체 용접면에 걸쳐 매우 균일한 출력 음향 에너지를 생성합니다. 진폭 균일성이 높으면 용접 예측 가능성이 높아지고 궁극적으로 제조 비용이 절감됩니다.
