Mașină de cositorit cu ultrasunete: un proces de lipit cu ultrasunete fără nevoie de flux

Ce este cositorirea cu ultrasunete?

Coitorirea cu ultrasunete este un fel de metodă de sudare care nu utilizează flux. Sonda cu ultrasunete produce cavitație în miezul de lipit topit prin vibrații mecanice la frecvența ultrasonică și îndepărtează pelicula de oxid de pe suprafața metalică pentru cositorire netedă și curată.

Coatorirea cu ultrasunete este o metodă de conectare fără flux, în care vibrațiile mecanice de înaltă frecvență înlocuiesc fluxul. Cuptoarele cu ultrasunete de tablă de diferite dimensiuni pot fi personalizate în funcție de diferitele dimensiuni ale materialelor de sudare ale clienților. De asemenea, poate fi modificat pe baza cuptorului de tablă existent al clientului, adăugând ultrasunete în loc de flux pentru cositorirea ecologică.

Acest echipament nu necesită utilizarea fluxului și poate îmbunătăți lipirea și ductilitatea metalelor. Este potrivit pentru nevoile de tratare a suprafețelor componentelor metalice în industrii precum electronica, electrocasnicele și sectoarele auto.

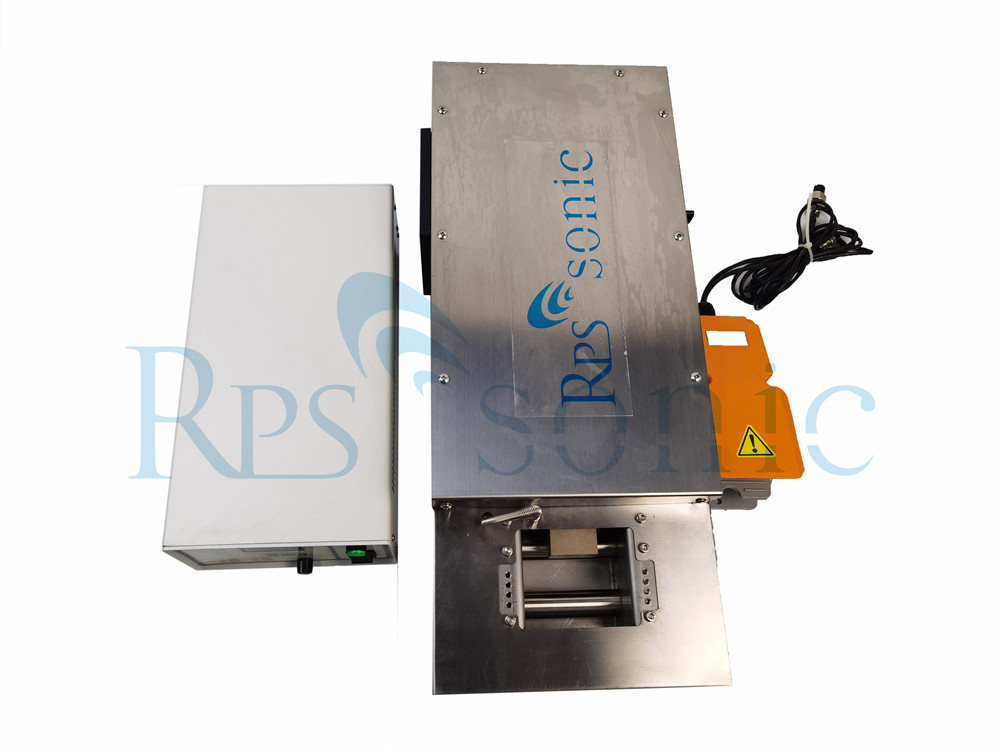

Compoziția echipamentelor de cositorit cu ultrasunete

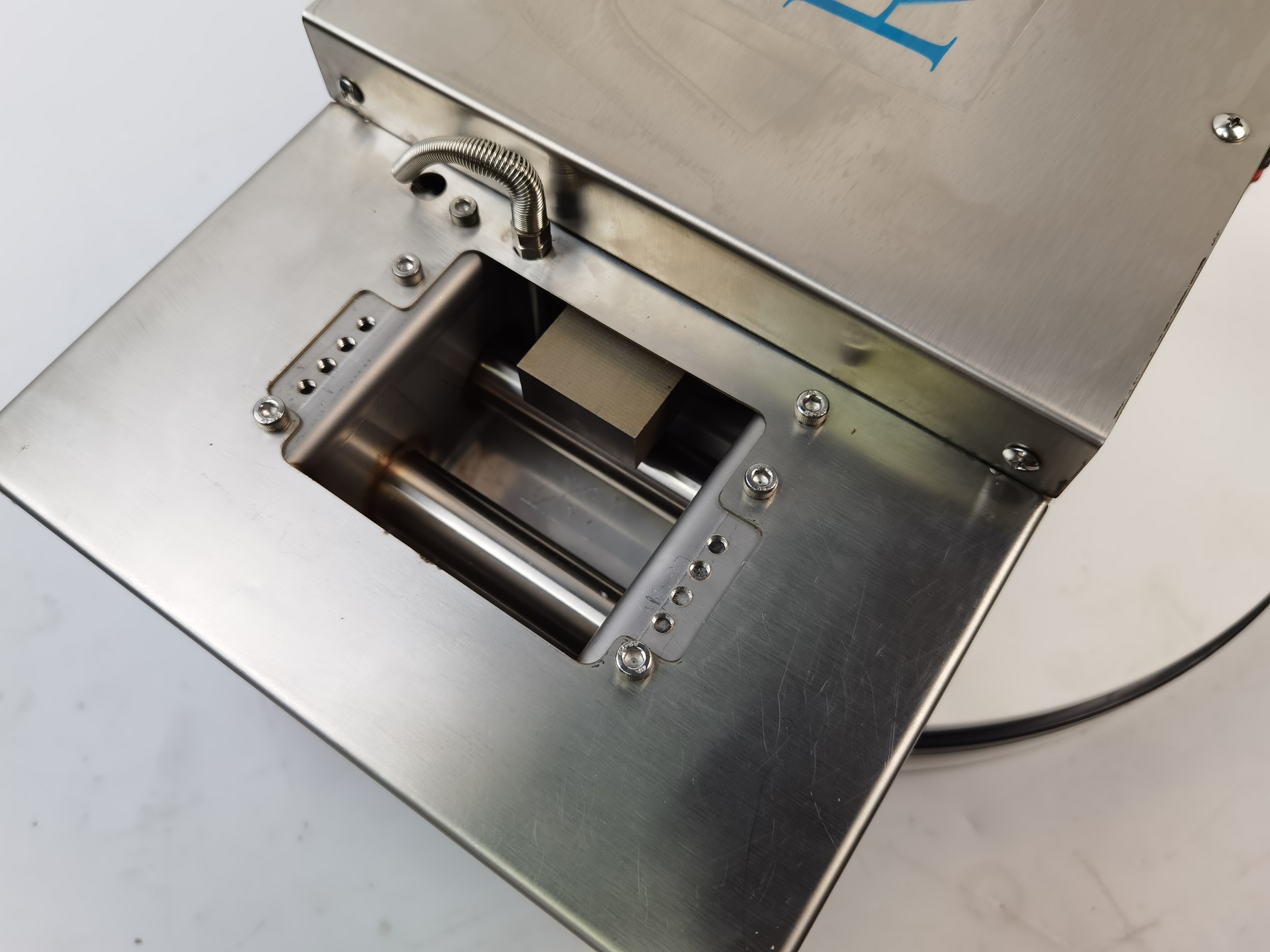

Echipamentul de cositorit cu ultrasunete constă dintr-un vas de lipit, un dispozitiv electric de control al temperaturii de încălzire și un sistem cu ultrasunete. Oala de lipit este un recipient care ține blocul de tablă și îl încălzește pentru a se topi în staniu lichid. Dispozitivul electric de control al temperaturii de încălzire este un dispozitiv care controlează temperatura vasului de lipit pentru a menține starea optimă a lichidului de staniu. Sistemul cu ultrasunete generează și transmite unde ultrasonice, utilizate pentru a realiza lipirea cu ultrasunete prin imersie.

Sistemul cu ultrasunete include un generator de ultrasunete și un claxon. Generatorul de ultrasunete poate regla puterea și modul de funcționare al undelor ultrasonice. Cornul este montat în partea de jos a vasului de lipit pentru a transmite undele ultrasonice în lichidul de staniu. Când lichidul de staniu este topit, undele ultrasonice sunt activate, creând efecte de cavitație în lichidul de staniu. Acest lucru elimină stratul de oxid de pe suprafața metalului, permițând lichidului de staniu să umezească suprafața metalică și să formeze un strat uniform de staniu pe aceasta. Prin scufundarea metalului în lichidul de staniu, procesul de lipire cu ultrasunete este finalizat, realizând placarea cu cositor pe suprafața metalului.

Exteriorul echipamentului de cositorit cu ultrasunete este închis într-o carcasă din oțel inoxidabil, care prezintă rezistență la coroziune și rezistență la temperaturi înalte. De asemenea, ajută la prevenirea riscului ca praful metalic să intre în contact cu traductorul cu ultrasunete, evitând astfel scurtcircuitele sau deteriorarea traductorului.

Coatorirea cu ultrasunete se bazează pe principiul cavitației.

Lipirea cu ultrasunete este o metodă specială de sudare cu ultrasunete care utilizează efectul de cavitație al undelor ultrasonice. Efectul de cavitație se referă la vibrația nucleelor ​​de bule mici într-un lichid sub acțiunea undelor ultrasonice. Când presiunea sonoră atinge un anumit nivel, bulele se extind rapid și apoi se prăbușesc brusc, generând unde de șoc în timpul prăbușirii bulelor. Acest proces de expansiune, închidere și oscilație creează o serie de fenomene dinamice. Efectul de cavitație poate genera o temperatură locală ridicată, presiune ridicată, unde de șoc, microjeturi și alte efecte fizice, exercitând un impact puternic și o acțiune de stripare asupra suprafețelor lichide și solide.

Lipirea cu ultrasunete utilizează undele de șoc și microjeturile generate de efectul de cavitație în lichidul de staniu pentru a perturba și îndepărta stratul de oxid de pe suprafața metalului. Acest lucru permite lichidului de staniu să umezească suprafața metalului și să formeze un strat uniform de staniu pe ea. Avantajele lipirii cu ultrasunete sunt că poate fi efectuată la temperatura camerei, fără a fi nevoie de flux sau agenți de curățare, economisind energie și materiale, reducând poluarea mediului și îmbunătățind calitatea și fiabilitatea produsului.

F lux-mai puțin

Coitorirea cu ultrasunete și lipirea cu ultrasunete sunt procese de sudare fără flux care utilizează energia ultrasonică pentru a lipi materialele de lipit (cum ar fi staniul) de materiale precum cuprul, aluminiul și metalele greu de lipit, fără a fi nevoie de substanțe chimice. Această tehnică permite lipirea componentelor sensibile care nu pot fi lipite folosind metode tradiționale și oferă economii de costuri, eficiență îmbunătățită și protecție a mediului.

Când să utilizați lipirea cu ultrasunete

Există două motive principale pentru a utiliza lipirea cu ultrasunete:

1. Pentru a elimina nevoia de flux în procesul de lipire

2. A aplica lipire pe ceramică și materiale similare

Avantajele ​​

Ecologic și ecologic: nu este nevoie de flux, nu generează gaze nocive sau ape uzate, nu poluează mediul sau dăunează sănătății umane.

Obține o lipire perfectă: Fără formare de micro-bule în interiorul lipirii, fără probleme de calitate a lipirii, cum ar fi fisurile. Fără defecte la îmbinările de lipit cauzate de coroziunea fluxului. Permite lipiturii să pătrundă în goluri mici, rezultând îmbinări de lipire puternice și fiabile.

Economisiți costurile de producție și îmbunătățiți eficiența: permite utilizarea sârmei de aluminiu la preț redus în locul sârmei de cupru scumpe, ceea ce duce la economii de costuri. Nu este nevoie de pretratare sau proces legat de flux, simplificând procesul de lipire și îmbunătățind eficiența producției.

Sprijină dezvoltarea de noi materiale și produse: poate lipi cu succes materiale greu de lipit, cum ar fi cuprul și aluminiul, contribuind la dezvoltarea de noi materiale. Este potrivit pentru produse precum sticla cu celule solare, semiconductori, încălzitoare ceramice etc., care sprijină dezvoltarea de noi produse.
