용접 혼 몰드가 뜨겁고 갈라지는 이유는 무엇입니까?

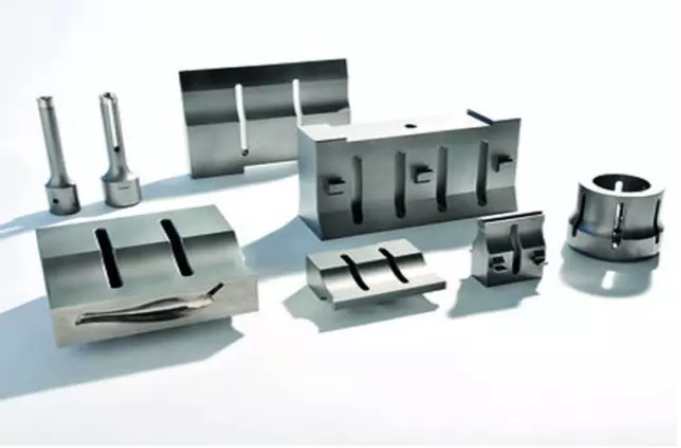

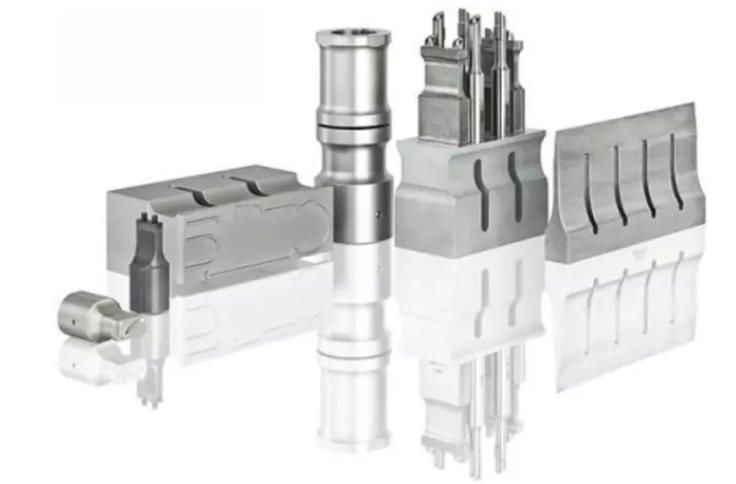

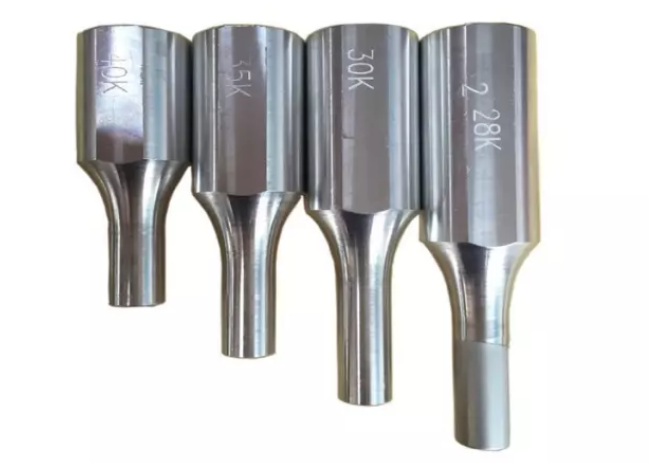

초음파 용접 혼이란 무엇입니까?

초음파 용접 혼은 모든 초음파 송신 끝단을 총칭하는 용어로 초음파 용접 장비에 없어서는 안될 부품입니다. 그 기능은 변환기에 의해 생성된 초음파를 처리할 물체에 결합하는 것입니다. 용접 혼은 초음파를 전송하기 때문에 공진 상태에서 작동해야 합니다. 즉, 고유 공진 주파수가 변환기와 일치해야 합니다. 둘째, 진폭은 균일해야 하며 용접 혼의 단면 형상은 용접되는 작업물의 형상에 맞게 조정되어야 합니다.

초음파가 부서지기 쉬운 이유는 무엇입니까?

1. 무리한 설계는 금형의 공진 불량을 초래하고, 음파가 금형 자체에 고착되어 일정량의 에너지를 소모하게 됩니다. 금형 성능; 무부하 전력이 크고 음파가 떨리고 연결 단면과 금형이 뜨겁고 연결 나사가 파손되었습니다.

2, 가공 기술이 간단하고 생산 공정이 표준화되지 않아 금형 무부하 손실 전력 및 고온으로 인해 금형 응력 변화가 커집니다.

3, 금형 재료가 부적합하여 무부하 손실 전력이 불안정하고 크며 금형이 뜨겁습니다.

초음파 금형 생산 공정:

1. 초음파 금형 설계: 금형의 구조 및 재료와 유한 요소 분석은 용접할 제품의 제품 구조, 재료 및 용접 요구 사항에 따라 설계됩니다.



2, 초음파 금형 재료, 디자인은 재료 모델 및 사양을 결정했으며 여기서는 재료 품질을 결정하기 위해 주로 재료 공급업체(자격을 갖춘 제조업체)를 선택했습니다.



3, 생산 공정, 다양한 생산 공정에 의해 생산된 금형의 내부 압력이 다르며 금형의 크기(무부하 전력)가 다릅니다.



4, 금형 테스트 및 테스트 용접은 먼저 금형의 사용 빈도가 요구 사항을 충족하는지 확인하고 금형 전력 소비를 결정하는 기계 테스트 모드가 가장 작습니다 (또는 허용 범위 내).

금형이 위의 조건을 충족한 후 제품을 테스트하고 용접합니다. 용접 매개변수를 디버그합니다. 용접이 만족스러울 때까지(완벽하게).

선택 권장사항:

1, 6061-T651 알루미늄 합금 소재 금형 생산 비용이 가장 낮고 2024-T351, 7075-T651이 그 뒤를 따릅니다.



2, 티타늄 합금 재료, 고가의 재료, 가공이 어렵다; 그러나 금형의 강도와 인성은 최고입니다. 만들어진 금형은 더 내구성이 있습니다.



3, 합금강 금형, 재료 가격은 저렴하고 비싸며 인성과 좋은 철강 재료는 더 비쌉니다! 가공 후 열처리도 필수적입니다. 주로 초음파 금속 용접에 사용되는 초음파 금형 경도(내마모성)를 해결합니다.

우리는 물체가 진동하면 소리가 난다는 것을 알고 있습니다. 초당 진동수는 사인파의 주파수에 따라 결정됩니다. 파형의 진폭이 클수록 주파수는 낮아지고 기계적 진동파의 진동은 커집니다. 물체의 진동 에너지는 진동 주파수에 비례합니다. 진폭이 클수록 출력 에너지는 더 빨라집니다.
