Qu'est-ce que l'onde radiale ultrasonique utilisée dans la machine à coudre ?

Les ventes cumulées d'ondes radiales ultrasoniques ont dépassé 300 ensembles !!

Depuis la création de l'entreprise, notre société s'est spécialisée dans la recherche d'applications ultrasoniques dans diverses directions.

Afin de résoudre le problème de l'incapacité du soudage par ultrasons à résoudre le soudage linéaire continu, notre société a inventé l'onde radiale ultrasonique. En combinaison avec le précédent de conception de Dukane, un homologue international exceptionnel (voir Figure 1), et avec les caractéristiques structurelles de notre transducteur, nous avons conçu notre propre onde radiale ultrasonique.

Après des améliorations et des tests répétés, l'onde radiale devient de plus en plus stable et le taux de battement est contrôlé à moins de 0,001 um.

Après plusieurs années de retour d'expérience continu du terminal, nous avons développé deux ondes radiales, respectivement 11,5 mm de soudure et 15 mm de soudure. Combinés au fait que certains clients ne peuvent pas résoudre le retour synchrone, ils ont construit un système de couture complet, qui peut être directement appliqué au système de soudage par contact.

A remporté les éloges du marché. Les exigences élevées et continues du client, pour parvenir à notre amélioration continue de la qualité. Depuis janvier 2025, notre système à ondes radiales ultrasoniques a obtenu deux brevets, se vendant bien sur de nombreux marchés nationaux et étrangers, avec des ventes cumulées dépassant 300 unités, devenant ainsi le plus grand système à ondes radiales ultrasoniques en circulation et détenu sur le marché.

Si vous avez un matériau nécessitant une soudeuse à couture continue et que la soudure est inférieure à 15 mm, veuillez nous contacter pour vous renseigner sur ce produit !

Une machine à coudre à corne rotative à ultrasons est un équipement industriel spécialisé qui combine des vibrations ultrasoniques à haute fréquence avec un mouvement rotatif pour effectuer le scellement, la coupe et la couture de tissus synthétiques et de non-tissés sans aiguilles ni fils traditionnels.

1. Principe de fonctionnement

Vibrations ultrasoniques :

Un cornet rotatif (sonotrode) tourne tout en vibrant à une fréquence de 20 à 40 kHz, générant une chaleur de friction (150 à 250 °C) pour faire fondre les fibres synthétiques (par exemple polyester, polypropylène).

La pression exercée par l'enclume rotative crée une liaison moléculaire au niveau de la couture.

Processus continu :

Le tissu passe entre le cornet rotatif et un rouleau presseur, permettant une soudure/couture à grande vitesse et sans interruption (jusqu'à 20 mètres/minute).

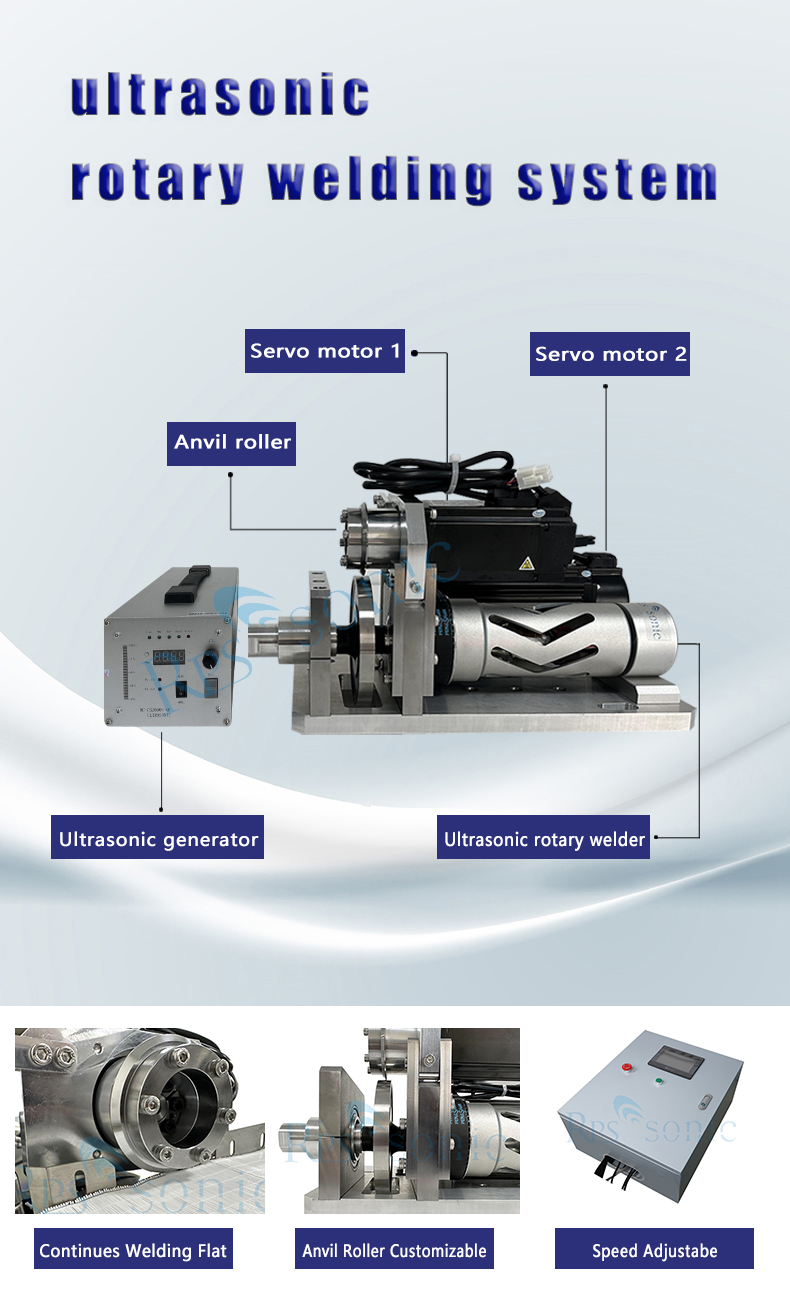

2. Composants clés

Composant Fonction Matériau/Spécifications

Klaxon rotatif Transmet des vibrations ultrasoniques Alliage de titane (TC4)

Le rouleau d'enclume fournit une contre-pression en acier revêtu de carbure

Générateur d'ultrasons Convertit l'électricité en sortie CA haute fréquence de 1 à 2 kW, suivi de fréquence

Système de servomoteur Contrôle précis de la vitesse Précision de la vitesse de ±0,5 %

3.Applications typiques

Textiles médicaux :

Blouses chirurgicales, masques (par exemple, liaison de couches en PP soufflé par fusion)

Filtres à sang (connexions de tubes sans soudure)

Conditionnement:

Pochettes barrières stériles (conformes ISO 11607)

Automobile:

Coutures airbag (coutures en nylon haute résistance)

Vêtements:

Vêtements de sport (coutures imperméables sans couture)

Le noyau de la machine à coudre à ultrasons est le composant essentiel de la technologie ultrasonique dans le traitement des textiles. Il transforme la « perforation d'aiguille et de fil » de couture traditionnelle en « fusion par vibration à haute fréquence », ce qui change complètement la façon dont les matériaux en fibres synthétiques sont connectés.
