Hvad er ultralydsfiltersvejsning?

Hvad er ultralydsfiltersvejsning?

Ultralydssvejsning i sig selv kræver ikke klæbemidler, hvilket muliggør sømløse forbindelser med høj lufttæthed og effektivitet ved fremstilling af filterelementer. Oprindeligt udviklet til plastindustrien, er denne teknologi nu meget brugt til svejsning af filtermedier, forsegling af endehætter og forskellige andre materialer.

Arbejdsprincip: Dets grundlæggende princip er at overføre højfrekvente (typisk ≥20 kHz) mekaniske vibrationer til de plastdele, der skal svejses.

Når lydbølgerne transmitteres til materialegrænsefladen gennem svejsehovedet, genererer molekylerne varme på grund af højfrekvent friktion, hvilket forårsager hurtig lokal smeltning ved kontaktfladen. Under tryk smelter de sammen, og ved afkøling dannes en stærk binding på molekylært niveau. Hele processen er meget hurtig, typisk afsluttet inden for 0,1 til 3 sekunder.

Kernefordele: Sammenlignet med traditionelle klæbemiddel- eller smelteprocesser giver ultralydssvejsning betydelige fordele ved fremstilling af filterelementer:

Forsegling og styrke: Sømløse forbindelser dannes gennem fusion på molekylært niveau, hvilket resulterer i fremragende lufttæthed. Svejsestyrken kan nå 85%-95% af basismaterialet, og dets overlegne tætningsydelse er nøglen til at opnå 'nul lækage'.

Effektivitet og omkostninger: Ekstremt hurtig svejsehastighed, ingen hærdetid nødvendig, letter automatiseret produktion og væsentligt forbedret effektivitet -1. Samtidig reducerer elimineringen af ​​klæbemidler og andre hjælpematerialer materialeomkostningerne.

Renlighed og miljøbeskyttelse: Der kræves ingen klæbemidler under hele processen, hvilket undgår forurening af flygtige organiske forbindelser (VOC). Processen er ren og særdeles velegnet til rene produktionsmiljøer som medicin- og fødevareindustrien.

Materialebeskyttelse: Varmen er stærkt koncentreret på svejseoverfladen og aktionstiden er ekstremt kort, hvilket resulterer i en lille varmepåvirket zone på materialet, hvilket maksimerer bevarelsen af ​​filtermediets filtreringsnøjagtighed og permeabilitet.

Integreret svejsning og skæring: Skæring og forsegling kan udføres samtidigt i én proces, hvilket resulterer i rene kanter uden slid, ideel til behandling af præcisionsfiltre.

Anvendelige materialer: Sammenlignet med andre svejsemetoder såsom varmepladesvejsning har ultralydssvejsning specifikke krav til filterelementmaterialer: Fordelagtige materialer til ultralydssvejsning: Særligt velegnet til polypropylen (PP), polyester (PET), nylon (PA eller Nylon)-34, polyethersulfon (PES) og ikke-vævede stoffer.

Svejseudfordringer: Svejsematerialer såsom polytetrafluorethylen (PTFE), polyvinylidenfluorid (PVDF) og perfluoralkoxyharpikser (PFA) er udfordrende og kan kræve alternativer såsom varmepladesvejsning eller lasersvejsning.

Hovedapplikationer:

Ultralydssvejsning har en bred vifte af applikationer, fra grundlæggende luftfiltre til præcisionsmedicinsk udstyr:

Bil- og industrifiltrering: Kerneapplikationen er limfri forsegling af endehætter og filterelementer i luftfiltre, og det bruges også i oliefiltre, kabineluftfiltre mv.

Vandbehandling: Almindeligvis brugt til at forsegle endehætterne på drikkevandsfiltre og vandrenserfilterelementer for at sikre vandets renhed og forhindre lækage.

Lægemidler og medicinsk udstyr: Anvendes til fremstilling af præcisionssterile produkter såsom medicinske engangsfiltre, infusionsfiltre og ørevoksfiltre til høreapparater, der kræver streng overholdelse af renrumsstandarder.

Luftrensning: Anvendes til kantforsegling af luftfilterposer, splejsning af flerlags filtermedier, forseglingsporte og fremstilling af HEPA-filterelementer.

Svejseudstyr og processer

For at opnå svejsning af høj kvalitet skal der lægges stor vægt på udstyrsvalg og procesparametre:

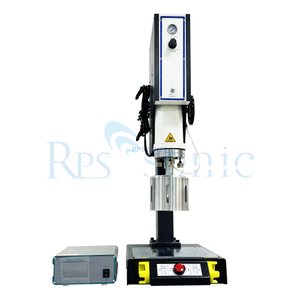

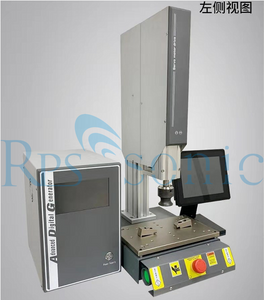

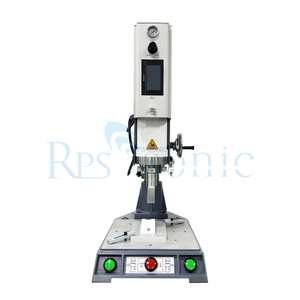

Kerneudstyrskomponenter: En komplet ultralydssvejsemaskine inkluderer en ultralydsgenerator (konverterer elektrisk energi til et højfrekvent signal), en transducer (konverterer signalet til mekanisk vibration), en amplitudemodulator (kontrollerer amplituden) og et svejsehoved, der er i direkte kontakt med produktet.

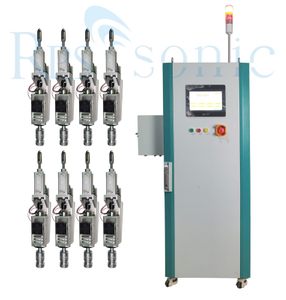

Automatiseringsintegration og tilpasset design: Moderne udstyr bruger almindeligvis PLC'er og berøringsskærme til automatiseret styring, integration af robotarme, automatisk fodring osv., og grænseflade med MES-systemer til datasporbarhed. For at sikre ensartet energioverførsel skal svejsehovedet tilpasses til den specifikke struktur af filterelementet.

Nøgleprocesparametre: Svejsetid, tryk, amplitude og holde-/afkølingstid skal indstilles nøjagtigt i henhold til filtermaterialetypen. Avanceret udstyr har nu intelligente overvågningssystemer, der kan overvåge svejseenergi, tryk og andre parametre i realtid for at sikre ensartethed.
