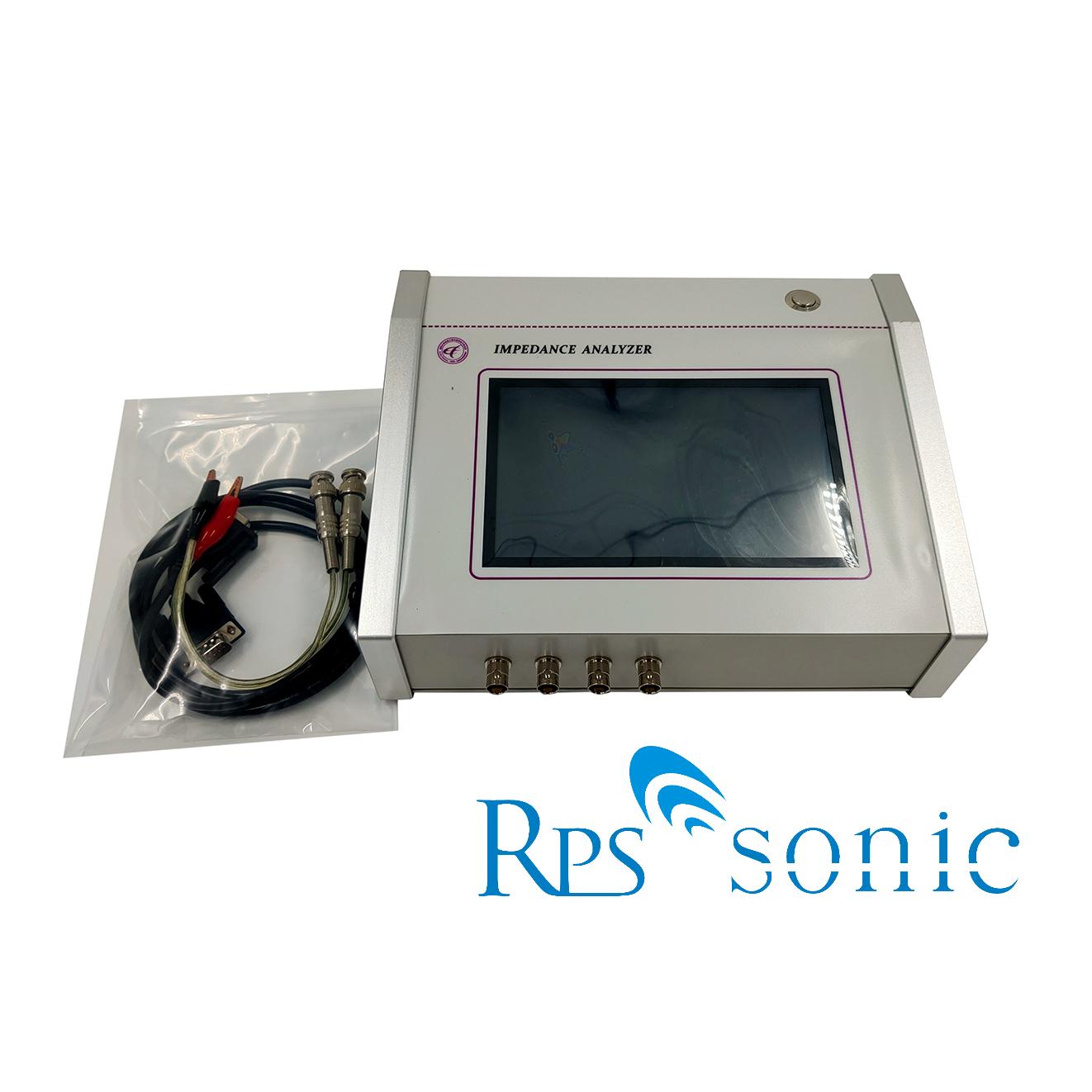

En ultralydsimpedansanalysator er en specialiseret elektronisk måleenhed, der bruges til nøjagtigt at bestemme de elektriske ydeevneparametre for forskellige ultralydsenheder og udstyr, herunder piezoelektrisk keramik, ultralydstransducere (oscillatorer) og amplitudetransformatorer (ultralydsstøbeforme).
Dens kernefunktion er at levere en komplet løsning til kvalitetsinspektion, ydelsesevaluering og frekvenstilpasning af transducere og værktøjshoveder, som er afgørende i applikationer som ultralyds tæppeskæring. Dens hovedfunktioner og arbejdsprincipper kan opsummeres som følger:
Kernefunktioner og principper:
**Måling af vigtige elektriske parametre:** Den kan nøjagtigt måle og evaluere mere end et dusin kerneparametre relateret til ydeevnen af piezoelektriske ultralydsenheder. Disse parametre bestemmer direkte, om ultralydsudstyret kan fungere effektivt og stabilt.
**Resonansfrekvens (Fs):** Den 'optimale driftspunkt'-frekvens, hvor enheden arbejder med den højeste effektivitet, og impedansen er lavest ved denne frekvens.
**Dynamisk modstand (R1):** Enhedens ækvivalente modstand i resonanstilstand. Dens værdi påvirker energiomdannelseseffektiviteten; jo mindre R1, jo bedre ydeevne.
**Kvalitetsfaktor (Qm):** En indikator for enhedens energilagring og forbrugseffektivitet. En højere Qm-værdi indikerer, at energien er mere koncentreret, og tabet er lavere nær resonansfrekvensen.
Statisk kapacitans (C0) og dynamisk kapacitans (C1)/dynamisk induktans (L1): Disse parametre viser tilsammen det ækvivalente kredsløb for den piezoelektriske enheds elektriske opførsel og er grundlaget for impedanstilpasningsanalyse.
Visuel præstationsanalyse: Ud over at levere data kan analysatoren visuelt generere to nøglegrafer.
Admittance Circle Plot: Dette er en polær graf. Ved at observere regelmæssigheden af cirklen og tilstedeværelsen af 'små snavsende cirkler' kan man visuelt bestemme, om transduceren eller amplitudetransformatoren har revner, delaminering eller monteringsfejl. En 'ren' cirkel er en indikator for god enhedsydelse.
Logaritmisk koordinatplot: Viser impedansamplituden og -fasen som en funktion af frekvensen, der bruges til at hjælpe med at analysere enhedens frekvensresponskarakteristika.
Arbejdsgang:
Tilslutning: Tilslut transduceren eller amplitudetransformatoren under test til analysatoren ved hjælp af testledninger.
Indstillinger: Indstil en start- og stopfrekvens på udstyret. For at teste en 28kHz transducer kan scanningen f.eks. indstilles fra 27kHz til 29kHz.
Test: Når scanningen startes, udsender analysatoren et sweep-frekvenssignal for at excitere testemnet og opnår dets respons.
Output: Typisk viser analysatoren inden for få sekunder til titusvis af sekunder alle målte parametre og analytiske grafer, såsom adgangscirklen og logaritmisk kurve på skærmen.
Funktioner:
Sikring af udstyrets ydeevne: Måling sikrer, at transducerens resonansfrekvens matcher drevets strømforsyning, hvilket gør det muligt for den at fungere i sin optimale tilstand og garantere skæreeffektivitet.
Vejledende fremstilling og reparation af forme: Resonansfrekvensen af hver designet, bearbejdet eller repareret amplitudetransformator (ultralydsstøbeform) kan måles for at sikre, at den opfylder designkravene, hvilket direkte bestemmer skærenøjagtighed og kvalitet.
Fejldiagnose: Ved at observere formen på adgangscirklen er det nemt at afgøre, om transduceren har interne revner på grund af ældning eller overbelastning, eller om amplitudetransformatoren er forkert installeret; det er et effektivt 'tjek-up'-værktøj.
Tilvejebringelse af kvalitetsinspektionsstandarder: Det bruges til at teste nøgleparametre under transduceranskaffelse eller produktion, og tjener som standardmetode for indgående materialeinspektion og kvalitetskontrol.
Sammenfattende er en ultralydsimpedansanalysator et kraftfuldt diagnostisk værktøj, der omdanner usynlige og komplekse elektriske egenskaber til en række præcise data og intuitive grafer, der giver et videnskabeligt grundlag for design, produktion og vedligeholdelse af ultralydsudstyr.
