Application de la technologie ultrasonique à la pulvérisation de tubes de prélèvement sanguin

Les tubes de prélèvement sanguin médical (également appelés tubes de prélèvement sanguin sous vide) sont des conteneurs spéciaux utilisés pour collecter, transporter et conserver des échantillons de sang lors d'essais cliniques. Ils sont généralement utilisés conjointement avec des aiguilles de prélèvement sanguin jetables et des porte-aiguilles pour prélever automatiquement du sang grâce au principe de pression négative.

La technologie ultrasonique est principalement utilisée pour les revêtements des parois internes (tels que les anticoagulants, les gels de séparation, les coagulants, etc.) dans le processus de pulvérisation des tubes de prélèvement sanguin médical. Ses principaux avantages résident dans la haute précision, l’uniformité et la pulvérisation sans contact.

1. Principe de pulvérisation ultrasonique

Base technique : Des ondes ultrasonores à haute fréquence (généralement 20 kHz ~ 200 kHz) sont utilisées pour atomiser les additifs liquides en particules de la taille d'un micron et les pulvériser sur la paroi interne du tube de prélèvement sanguin via un gaz porteur.

Composants de base :

Générateur d'ultrasons : génère des signaux électriques haute fréquence.

Transducteur : convertit l’énergie électrique en vibrations mécaniques.

Buse d'atomisation : fait vibrer le liquide pour former des gouttelettes uniformes (la taille des particules peut être contrôlée entre 5 et 50 μm).

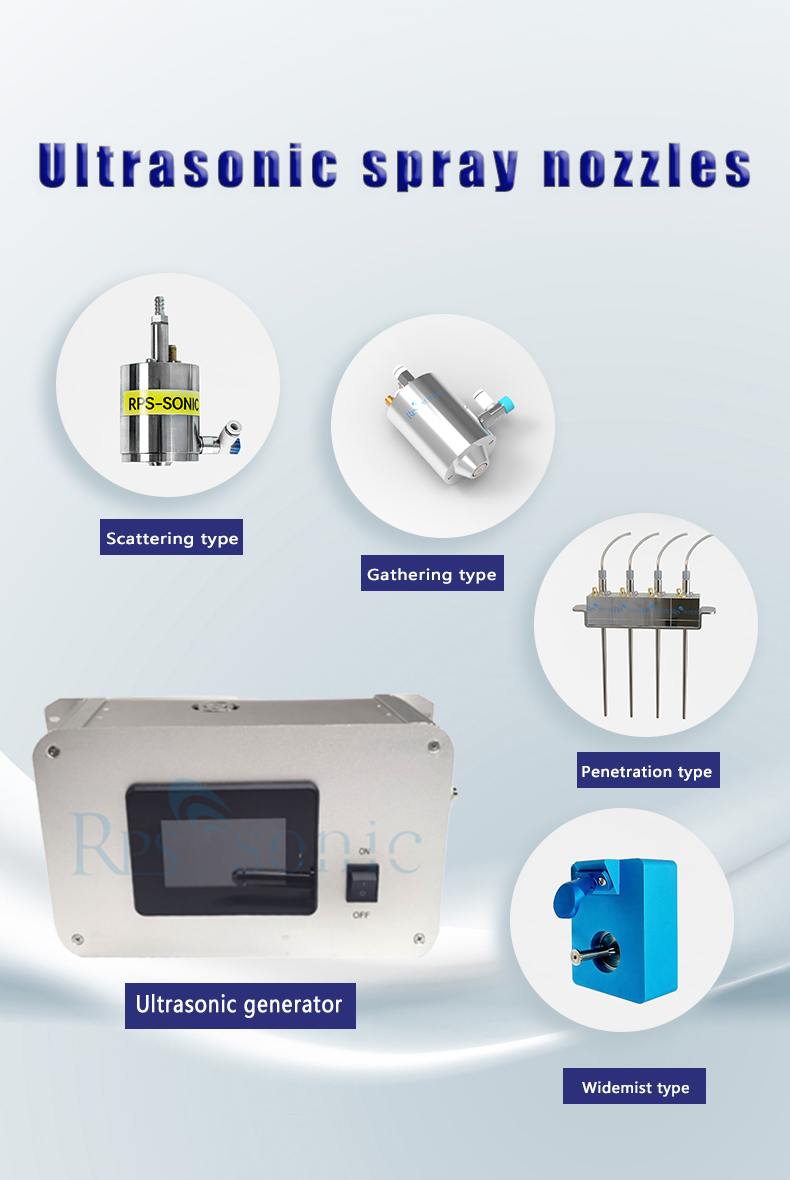

Les buses d'atomisation RPS-SONIC peuvent être utilisées pour appliquer une épaisseur uniforme de matériau sur la paroi latérale des tubes de prélèvement sanguin tout en minimisant le dépôt de matériau au fond du tube.

Les buses à ultrasons RPS-SONIC minimisent l’agglutination du produit ou l’agglomération des matériaux. Notre technologie ne compromet pas les solutions de revêtement ou la chimie des médicaments par une surexposition à l'atmosphère pendant l'application, et ne provoque pas non plus de cisaillement ou de séparation des matériaux en suspension. Les buses de pulvérisation RPS-SONIC éliminent le colmatage, fournissent une épaisseur de film uniforme, des films denses, de faibles vitesses de pulvérisation et une surpulvérisation minimale.

Les buses d'atomisation à ultrasons produisent de fines gouttelettes pour des revêtements uniformes et contrôlés sur les dispositifs médicaux et les petits appareils sensibles. La vitesse de pulvérisation de la buse est faible, ce qui la rend adaptée aux fines couches de produits chimiques précieux avec peu de pulvérisation excessive. Les buses à ultrasons offrent plusieurs avantages clés non seulement dans le revêtement des tubes de prélèvement sanguin, mais également dans des dizaines d’applications de revêtement et de fabrication de dispositifs médicaux de précision. Les buses RPS-SONIC offrent une excellente répétabilité de la vitesse de pulvérisation et de la taille des gouttelettes, et réduisent considérablement le matériau de pulvérisation utilisé.

Buse de pulvérisation à ultrasons avec tensioactif à angle étendu, anticoagulant, activateur de caillot et tube de prélèvement sanguin sans vide (VBCT et BCT), avec anticoagulant (EDTA K2, EDTA K3, héparine de lithium, héparine de sodium) et promoteur de coagulation (dioxyde de silicium, thrombine, venin de serpent).

Avantages

2. Application spécifique dans la production de tubes de prélèvement sanguin

(1) Pulvérisation d'anticoagulant/additif

Types applicables : EDTA (bouchon violet), héparine (bouchon vert), citrate de sodium (bouchon bleu/noir), etc.

Avantages techniques :

Uniformité : évitez les irrégularités de concentration locales causées par la méthode d'immersion traditionnelle.

Économie de coûts : réduisez la quantité d’additifs (l’épaisseur du revêtement peut être précise à 0,1 μm).

Sans pollution : la pulvérisation sans contact réduit le risque de contamination croisée.

(2) Pulvérisation de gel de séparation

Application : tube de prélèvement sanguin à capuchon doré (tube de séparation de sérum).

Défi : le gel de séparation doit former une barrière inerte stable.

Solution ultrasonique :

L'huile de silicone ou le colloïde polymère est atomisé puis pulvérisé au milieu de la paroi du tube.

Il est chauffé et liquéfié lors de la centrifugation pour former une barrière uniforme.

(3) Pulvérisation de coagulant

Application: tube de prélèvement sanguin à capuchon rouge/capuchon doré.

Améliorations : Le séchage par pulvérisation traditionnel peut obstruer la buse, mais l'atomisation par ultrasons peut éviter ce problème.

3. Paramètres clés du processus

Paramètres Impact Valeurs typiques

Fréquence ultrasonique Taille des particules atomisées (fréquence ↑ → particule ↓) 50 kHz ~ 120 kHz

Viscosité du liquide Une viscosité élevée nécessite une réduction de fréquence ou un chauffage de 1 à 100 cP (comme une solution EDTA)

Pression du gaz vecteur Contrôle de la couverture de pulvérisation 0,1 ~ 0,3 MPa

Vitesse de rotation du tube Assurer l'uniformité circonférentielle du revêtement 100 ~ 300 tr/min

4. Comparaison avec la technologie de pulvérisation traditionnelle

Technologie Pulvérisation par ultrasons Pulvérisation traditionnelle (pression d'air/centrifuge)

Coefficient d'uniformité de variation du revêtement <3% 5%~15%

Utilisation du matériau > 95 % 60 % ~ 80 %

Liquides applicables Une viscosité élevée/faible est possible. Une faible viscosité est préférable.

Coût de maintenance La buse n’est pas bouchée Nécessité de nettoyer régulièrement le bouchon

La technologie ultrasonique présente des avantages par rapport aux systèmes pneumatiques traditionnels, car sa pulvérisation sans air à faible vitesse peut être facilement contrôlée sur la zone cible à l'intérieur de l'équipement et permet d'obtenir une superposition du revêtement. D'autres avantages de la technologie de pulvérisation ultrasonique pour les tubes de prélèvement sanguin sous vide et les tubes de prélèvement sanguin comprennent : une efficacité de transfert élevée, résultant en une quantité constante de réactifs déposés, réduisant ainsi les coûts de fabrication. La validation des processus de production (GMP, ISO 13485, etc.) est plus facile grâce à un dépôt cohérent des réactifs. Procédé parfait sans solvant, inoffensif, peu coûteux et respectueux de l'environnement.
