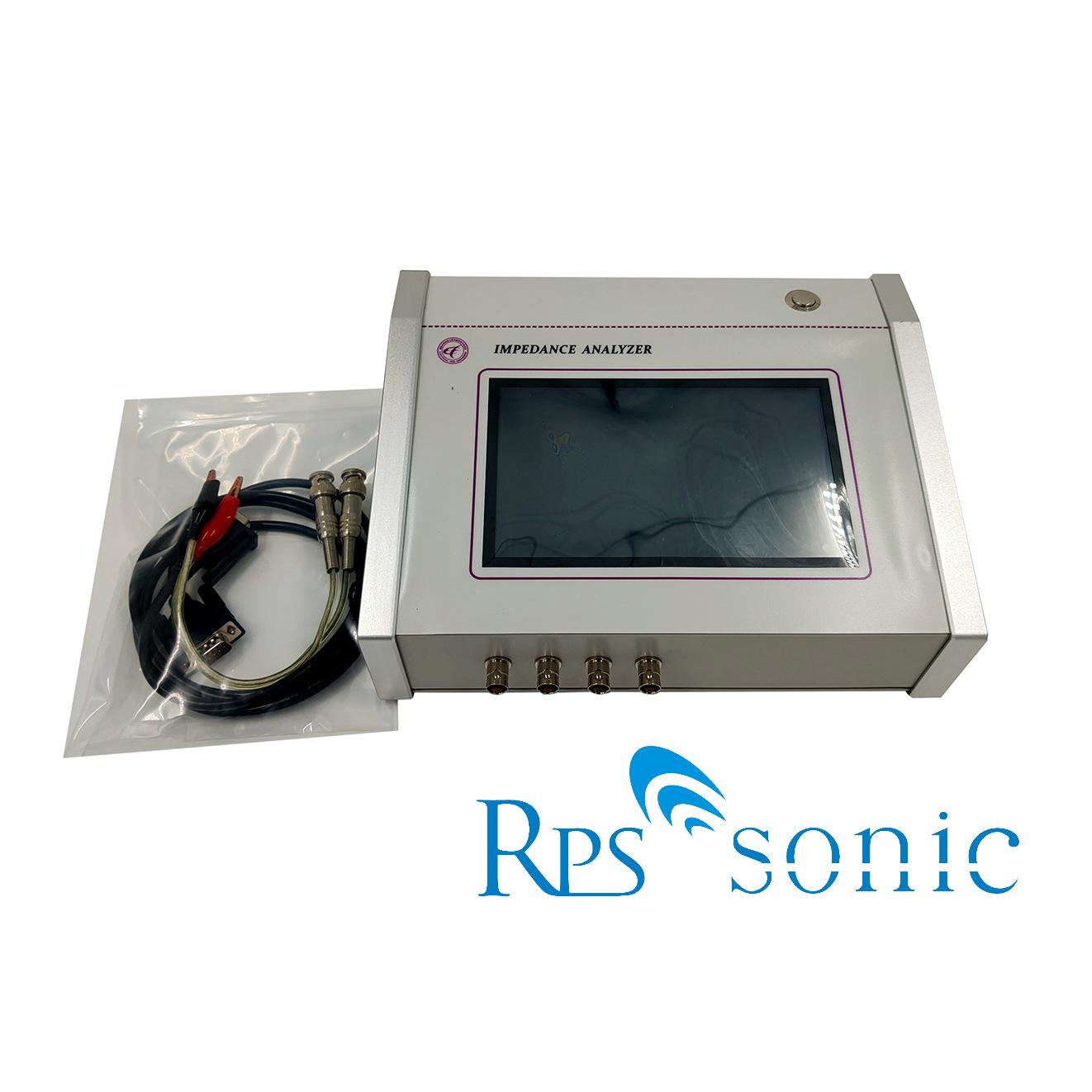

Ein Ultraschall-Impedanzanalysator ist ein spezielles elektronisches Messgerät zur genauen Bestimmung der elektrischen Leistungsparameter verschiedener Ultraschallgeräte und -geräte, einschließlich piezoelektrischer Keramik, Ultraschallwandler (Oszillatoren) und Amplitudentransformatoren (Ultraschallformen).
Seine Kernfunktion besteht darin, eine Komplettlösung für die Qualitätsprüfung, Leistungsbewertung und Frequenzanpassung von Wandlern und Werkzeugköpfen bereitzustellen, die bei Anwendungen wie dem Ultraschall-Teppichschneiden von entscheidender Bedeutung sind. Seine Hauptfunktionen und Arbeitsprinzipien lassen sich wie folgt zusammenfassen:
Kernfunktionen und Prinzipien:
**Messung wichtiger elektrischer Parameter:** Es kann mehr als ein Dutzend Kernparameter im Zusammenhang mit der Leistung piezoelektrischer Ultraschallgeräte genau messen und bewerten. Diese Parameter bestimmen direkt, ob das Ultraschallgerät effizient und stabil arbeiten kann.
**Resonanzfrequenz (Fs):** Die „optimale Betriebspunkt“-Frequenz, bei der das Gerät mit der höchsten Effizienz arbeitet und die Impedanz bei dieser Frequenz am niedrigsten ist.
**Dynamischer Widerstand (R1):** Der äquivalente Widerstand des Geräts im Resonanzzustand. Sein Wert beeinflusst die Effizienz der Energieumwandlung; Je kleiner R1, desto besser die Leistung.
**Qualitätsfaktor (Qm):** Ein Indikator für die Energiespeicher- und Verbrauchseffizienz des Geräts. Ein höherer Qm-Wert zeigt an, dass die Energie konzentrierter ist und der Verlust in der Nähe der Resonanzfrequenz geringer ist.
Statische Kapazität (C0) und dynamische Kapazität (C1)/dynamische Induktivität (L1): Diese Parameter stellen zusammen die Ersatzschaltung des elektrischen Verhaltens des piezoelektrischen Geräts dar und sind die Grundlage für die Impedanzanpassungsanalyse.
Visuelle Leistungsanalyse: Zusätzlich zur Bereitstellung von Daten kann der Analysator zwei Schlüsseldiagramme visuell erstellen.
Admittanzkreisdiagramm: Dies ist ein Polardiagramm. Durch Beobachtung der Regelmäßigkeit des Kreises und des Vorhandenseins „parasitärer kleiner Kreise“ kann man visuell feststellen, ob der Wandler oder Amplitudentransformator Risse, Delaminationen oder Montagefehler aufweist. Ein „sauberer“ Kreis ist ein Indikator für eine gute Geräteleistung.
Logarithmisches Koordinatendiagramm: Zeigt die Impedanzamplitude und -phase als Funktion der Frequenz an und hilft bei der Analyse der Frequenzgangeigenschaften des Geräts.
Arbeitsablauf:
Anschluss: Schließen Sie den zu prüfenden Wandler oder Amplitudentransformator über Messleitungen an den Analysator an.
Einstellungen: Legen Sie eine Start- und Stoppfrequenz am Gerät fest. Um beispielsweise einen 28-kHz-Wandler zu testen, kann der Scan von 27 kHz auf 29 kHz eingestellt werden.
Test: Beim Einleiten des Scans gibt der Analysator ein Wobbelfrequenzsignal aus, um das Teststück anzuregen und dessen Reaktion zu erfassen.
Ausgabe: Normalerweise zeigt der Analysator innerhalb weniger Sekunden bis zu mehreren zehn Sekunden alle gemessenen Parameter und Analysediagramme wie den Admittanzkreis und die logarithmische Kurve auf dem Bildschirm an.
Funktionen:
Sicherstellung der Geräteleistung: Die Messung stellt sicher, dass die Resonanzfrequenz des Wandlers mit der Antriebsstromversorgung übereinstimmt, sodass dieser im optimalen Zustand arbeiten und eine Schneideffizienz gewährleisten kann.
Leitende Formherstellung und -reparatur: Die Resonanzfrequenz jedes entworfenen, bearbeiteten oder reparierten Amplitudentransformators (Ultraschallform) kann gemessen werden, um sicherzustellen, dass er den Designanforderungen entspricht, und bestimmt direkt die Schnittgenauigkeit und -qualität.
Fehlerdiagnose: Durch Beobachtung der Form des Admittanzkreises lässt sich leicht feststellen, ob der Wandler aufgrund von Alterung oder Überlastung interne Risse aufweist oder ob der Amplitudentransformator nicht ordnungsgemäß installiert ist. Es ist ein effektives „Check-up“-Tool.
Bereitstellung von Qualitätskontrollstandards: Es wird zum Testen wichtiger Parameter während der Beschaffung oder Produktion von Wandlern verwendet und dient als Standardmittel für die Inspektion eingehender Materialien und die Qualitätskontrolle.
Zusammenfassend lässt sich sagen, dass ein Ultraschall-Impedanzanalysator ein leistungsstarkes Diagnosetool ist, das unsichtbare und komplexe elektrische Eigenschaften in eine Reihe präziser Daten und intuitiver Diagramme umwandelt und so eine wissenschaftliche Grundlage für die Konstruktion, Produktion und Wartung von Ultraschallgeräten bietet.
