Qu'est-ce qu'un équipement de pulvérisation par atomisation pour tube de prélèvement sanguin à ultrasons ?

Qu'est-ce qu'un équipement de pulvérisation par atomisation pour tube de prélèvement sanguin à ultrasons ?

L'équipement de pulvérisation par atomisation pour tubes de prélèvement sanguin à ultrasons est un dispositif médical de précision spécialement conçu pour pulvériser uniformément des anticoagulants, des coagulants et d'autres réactifs sur la paroi interne des tubes de prélèvement sanguin sous vide.

C'est ce qu'on appelle la pulvérisation « ultrasonique » car elle utilise la technologie d'atomisation par ultrasons. L'équipement utilise une buse ultrasonique fine et « pénétrante » qui s'étend directement dans le tube de prélèvement sanguin, atomisant le liquide réactif en gouttelettes de la taille d'un micron et les pulvérisant avec précision sur la paroi du tube.

Par rapport aux équipements de pulvérisation ordinaires, cet équipement présente les principales caractéristiques suivantes :

1. Structure de base et principe de fonctionnement

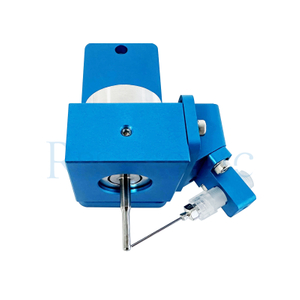

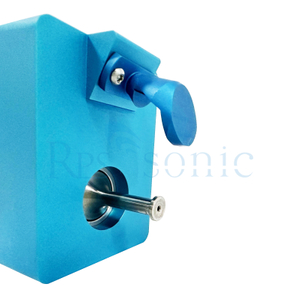

Buse de sondage : Il s’agit de l’élément le plus crucial de l’équipement. La buse a une pointe fine, avec un diamètre extérieur généralement inférieur au diamètre intérieur du tube de prélèvement sanguin (par exemple, des tubes de support d'un diamètre minimum de 25 mm), lui permettant de s'étendre dans la cavité du tube pour la pulvérisation.

Principe d'atomisation ultrasonique : la buse intègre un transducteur piézoélectrique, convertissant l'énergie électrique haute fréquence en énergie mécanique (généralement 20 kHz-120 kHz). Lorsque des réactifs liquides (tels que l'héparine et l'EDTA) s'écoulent à travers l'embout de la buse, ils sont brisés en gouttelettes de taille uniforme et se déplaçant extrêmement lentement sous l'effet des ondes ultrasonores, formant une « brume douce ».

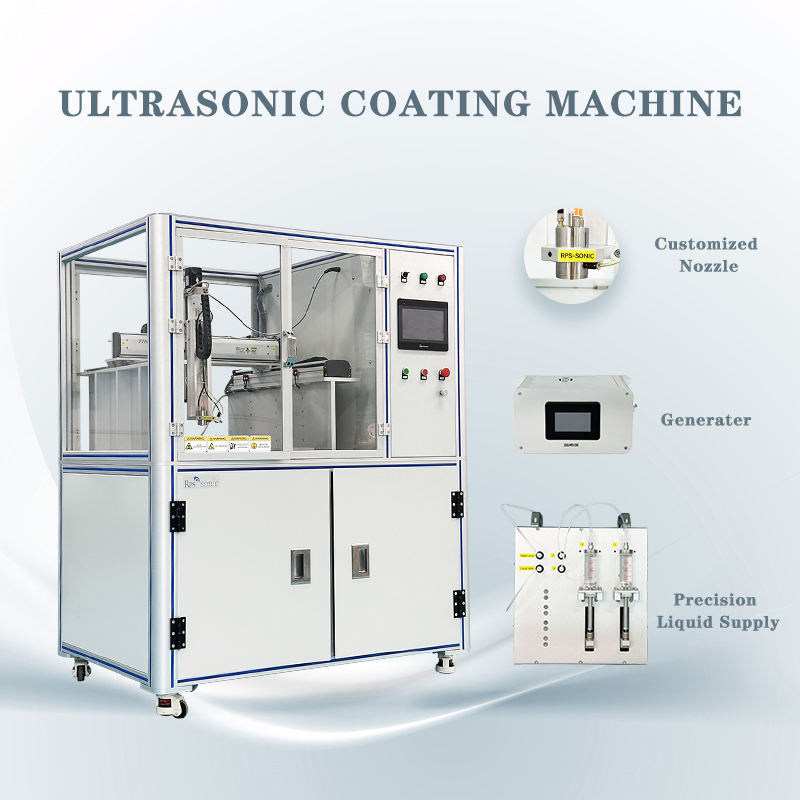

Système d'alimentation en liquide de précision : équipé d'une pompe doseuse de précision, il permet un contrôle précis de débits extrêmement faibles (jusqu'à 0,001 ml/min), garantissant un dosage de réactif très cohérent dans chaque tube de prélèvement sanguin.

2. Avantages techniques : Par rapport aux procédés traditionnels de « pulvérisation à deux fluides » (utilisant une atomisation de gaz à haute pression) ou de « pulvérisation centrifuge », la technologie de pulvérisation ultrasonique présente des avantages significatifs dans la fabrication de tubes de prélèvement sanguin :

Revêtement extrêmement uniforme et de haute qualité : la taille des gouttelettes générées par l'atomisation ultrasonique est très uniforme, formant un revêtement d'épaisseur uniforme sans « adhérence murale » ni « agglomération ». Ceci est crucial pour garantir l'exactitude des résultats des tests sanguins ultérieurs : un revêtement inégal peut entraîner une coagulation sanguine incomplète ou un blocage de l'aiguille.

Utilisation extrêmement élevée du matériau : grâce à la « brume douce » et à la pulvérisation directionnelle, il n'y a presque pas d'éclaboussures ni de pulvérisation excessive. L'utilisation du matériau est généralement supérieure à 85 %, soit environ quatre fois celle d'une pulvérisation traditionnelle à deux fluides. Cela réduit considérablement les coûts des réactifs coûteux (tels que l'héparine).

Convient aux surfaces internes complexes : étant donné que la buse s'étend directement dans le tube, une couverture uniforme est obtenue à la fois sur les parois intérieures lisses et sur les tubes dotés de structures spéciales.

Sans colmatage et facile à entretenir : la vibration ultrasonique elle-même a une fonction « autonettoyante », empêchant les particules solides présentes dans le réactif (telles que les particules de silice utilisées pour la coagulation) de boucher la buse, réduisant ainsi considérablement les temps d'arrêt de l'équipement pour la maintenance.

3. Scénarios d'application pratiques

Cet équipement est principalement utilisé dans les lignes de production automatisées de tubes de prélèvement sanguin sous vide, pulvérisant les réactifs appropriés sur les tubes de prélèvement sanguin à différentes fins :

Tubes anticoagulants (bouchons violets/bleus) : pulvérisés avec de l'héparine, de l'EDTA ou du citrate de sodium pour empêcher la coagulation du sang lors des analyses de plasma ou de sang total.

Tubes favorisant la coagulation (bouchons rouges/jaunes) : pulvérisés avec de la silice ou de la thrombine pour accélérer la coagulation sanguine et obtenir rapidement du sérum.

Autres tubes spéciaux : utilisés pour pulvériser des additifs tels que le fluorure de sodium dans les tubes de glycémie.

4. Efficacité de la production

Cet équipement est idéal pour la production industrielle à grande échelle. En disposant plusieurs buses (par exemple 5, 10 ou même plus) en parallèle, il peut être directement intégré aux lignes de production existantes pour obtenir une pulvérisation à grande vitesse. La capacité typique du système peut atteindre 12 000 tubes/heure.

En résumé, l'équipement de pulvérisation par atomisation des tubes de prélèvement sanguin à ultrasons est un dispositif automatisé spécialisé qui utilise la technologie d'atomisation par ultrasons et une buse « pénétrante » pour obtenir une pulvérisation de réactifs de haute précision, de haute efficacité et de haute qualité sur la paroi interne des tubes de prélèvement sanguin.
