RPS-6015-4D
Rps-sonic
RPS-6015-4D
Przetworniki ultradźwiękowe to ceramika piezoelektryczna, która rezonuje przy częstotliwościach ultradźwiękowych i przekształca sygnały elektryczne w wibracje mechaniczne poprzez efekt piezoelektryczny materiału. Gdy przetwornik jest używany jako nadajnik, elektryczny sygnał oscylacyjny wysyłany ze źródła wzbudzenia spowoduje zmianę pola elektrycznego lub magnetycznego w elemencie magazynującym energię elektryczną przetwornika, co poprzez pewien efekt zmienia mechaniczny układ drgań przetwornika. Generowana jest siła napędowa, która powoduje jego wibracje, wprawiając w ten sposób medium w kontakt z mechanicznym systemem wibracyjnym przetwornika, aby wibrować i emitować fale dźwiękowe do medium.
Przetworniki klastrowe można wykorzystać do napędzania pojedynczego stosu ultradźwiękowego. W porównaniu z pojedynczym przetwornikiem o dużej średnicy, każdy z mniejszych przetworników ma piezoceramikę o mniejszej średnicy, co potencjalnie umożliwia bardziej równomierne wstępne naprężenie piezoceramiczne.
Ponieważ piezoceramiki mają mniejsze średnice, promieniowa droga przewodzenia ciepła dla ciepła piezoceramiki będzie mniejsza. Wtedy ciepło może być łatwiej przewodzone na obrzeże piezoceramiki, więc piezoceramika powinna pozostać chłodniejsza dla danego konwekcyjnego przepływu powietrza.
Ponadto mniejsze elementy piezoceramiczne umożliwią większy obszar peryferyjny dla konwekcyjnego chłodzenia powietrzem. Rozważmy na przykład uproszczony przetwornik, w którym zastosowano pojedynczy element piezoceramiczny o średnicy 50 mm x 5 mm. (Tutaj ignorowany jest środkowy otwór piezoceramiczny.) Objętość piezoceramiki wynosi 9818 mm 3 , a powierzchnia obwodowa wynosi 785 mm 2. Załóżmy teraz, że ten przetwornik z pojedynczą piezoceramiką został zastąpiony dwoma przetwornikami o tej samej całkowitej objętości piezoceramiki (ponownie zakładając, że na każdy przetwornik przypada tylko jedna piezoceramika). Przy tym zastrzeżeniu wymagana średnica piezoceramiki wynosi 35,4 mm, a wynikająca z tego całkowita powierzchnia piezoceramiki na obwodzie wynosi 1112 mm 2. W tym przykładzie zastosowanie systemu z dwoma przetwornikami zwiększa całkowitą powierzchnię piezoceramiczną na obwodzie o 42%, co może skutkować znacznie poprawionym chłodzeniem, umożliwiając w ten sposób wyższą przepustowość mocy.

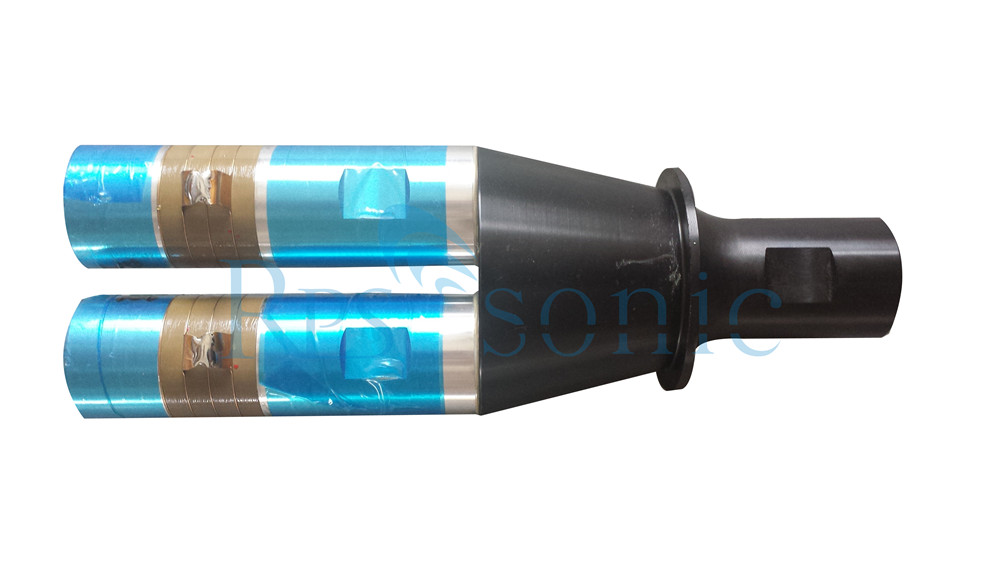

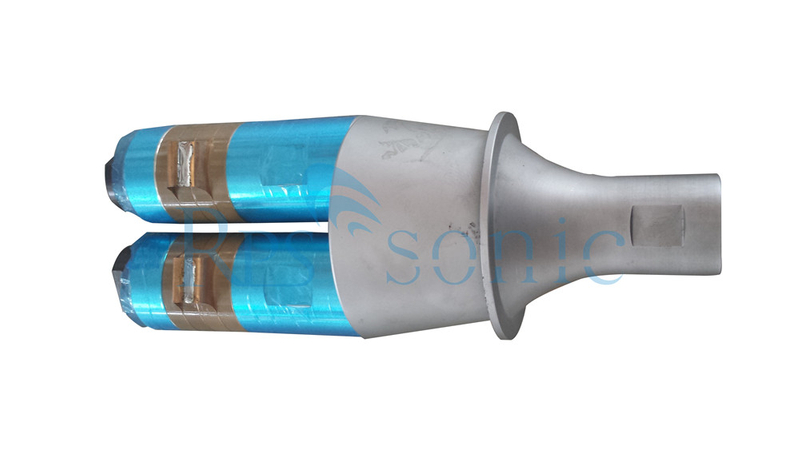

Przetworniki ultradźwiękowe dużej mocy z dwoma równoległymi stosami do spawania
Przedmiot |
Parametr |
Częstotliwość |
14,5 ~ 15,1 kHz |
Moc |
4200 W |
Impedancja |
14 |
Pojemność |
18000 ~ 22000 pf |

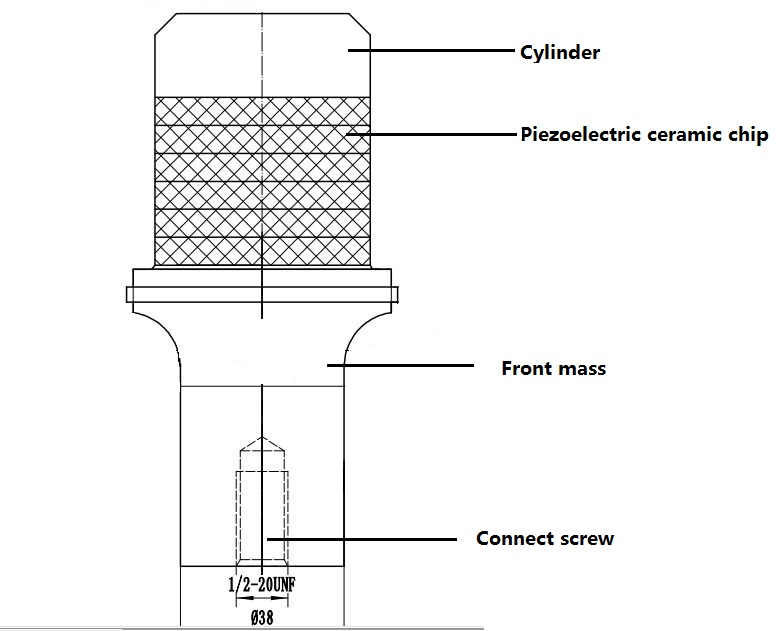

Zgrzewanie ultradźwiękowe jest stosowane w różnych gałęziach przemysłu do łączenia materiałów termoplastycznych. Podczas zgrzewania ultradźwiękowego na tworzywa sztuczne działają drgania mechaniczne o wysokiej częstotliwości i ciśnienie ściskające. Powoduje to tarcie międzycząsteczkowe w tworzywie sztucznym, które podnosi temperaturę na tyle wysoko, aby osiągnąć temperaturę topnienia. Podczas produkcji wielkoseryjnej w środowiskach produkcyjnych najczęściej zawodzącym elementem systemu zgrzewania ultradźwiękowego jest przetwornik odpowiedzialny za wytwarzanie wibracji. Przetwornik przekształca energię elektryczną w energię mechaniczną za pomocą spolaryzowanego, piezoelektrycznego polikrystalicznego materiału ceramicznego PZT (tytanian cyrkonu ołowiu), wykorzystującego napięcie o wysokiej częstotliwości. Przetwornik składa się z okrągłych dysków PZT przymocowanych do tytanowego korpusu za pomocą centralnej śruby. Śruba wytwarza wstępne naprężenie ściskające, które zapobiega naprężeniom rozciągającym w kruchych kryształach podczas wibracji i zapewnia doskonałe połączenie wszystkich elementów. Kryształy piezoelektryczne PZT zachowują się zgodnie z liniowymi sprzężonymi równaniami elektrycznymi i mechanicznymi. Zespół przetwornika wibruje w pobliżu równoległej częstotliwości rezonansowej, aby zmaksymalizować wydajność i amplitudę wyjściową.
Serwis i wysyłka
l Gwarancja jeden rok na przetwornik.
l Możesz w każdej chwili skontaktować się z nami w celu uzyskania zapytania technicznego.
l Dostarczamy usługi OEM dla klientów zamorskich, zachowujemy również poufność dla naszych klientów.
l Dostarczamy również usługi produktów niestandardowych w małych ilościach.
l Wysyłka przez FED-EX/DHL
