RPS-DW35
Rps-Sonic
RPS-DW35/28

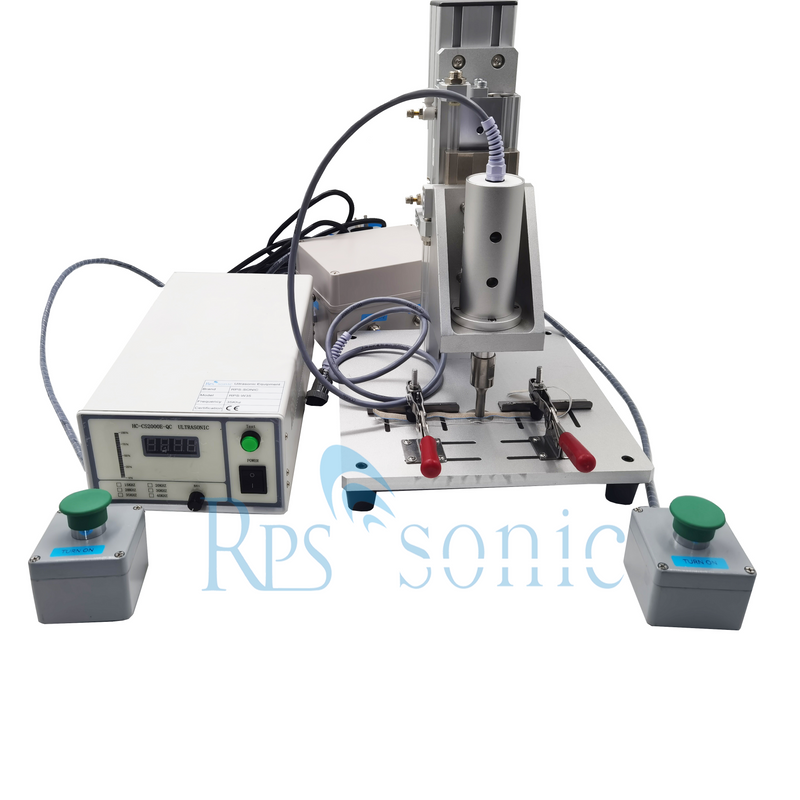

35-kHz-Desktop-Ultraschall-Punktschweißgerät
Was ist das Prinzip des Ultraschall-Kunststoffschweißens??
Beim Ultraschall wirken auf die Kontaktfläche aus thermoplastischem Kunststoff hochfrequente Schwingungen zehntausende Male pro Sekunde. Diese hochfrequente Schwingung erreicht eine bestimmte Amplitude und die Ultraschallenergie wird über die obere Schweißnaht auf die Schweißzone übertragen, da die Schweißzone einen großen akustischen Widerstand aufweist und so lokal hohe Temperaturen erzeugt werden. Aufgrund der schlechten Wärmeleitfähigkeit des Kunststoffs kann diese zudem nicht rechtzeitig abgeführt werden und sammelt sich in der Schweißzone, so dass die Kontaktflächen der beiden Kunststoffe schnell schmelzen und ab einem gewissen Druck zu einer Einheit verbunden werden. Wenn die Ultraschallwelle stoppt, lassen Sie den Druck einige Sekunden lang anhalten, um sie zu verfestigen und so eine starke Molekülkette für Schweißzwecke zu bilden. Die Schweißfestigkeit kann nahe an der Festigkeit des Rohmaterials liegen. Die Qualität des Ultraschall-Kunststoffschweißens hängt von der Amplitude des Wandlerschweißkopfes, dem ausgeübten Druck und der Schweißzeit ab. Die Schweißzeit und der Schweißkopfdruck sind einstellbar. Die Amplitude wird durch den Wandler und das Horn bestimmt. Diese drei Größen haben einen passenden Wert füreinander. Wenn die Energie den entsprechenden Wert überschreitet, ist die Schmelzmenge des Kunststoffs groß und das Schweißmaterial verformt sich leicht; Wenn die Energie gering ist, ist das Schweißen schwierig und der ausgeübte Druck kann nicht erhöht werden. Dieser optimale Druck ist das Produkt aus der Länge der Seite des geschweißten Abschnitts und dem optimalen Druck pro 1 mm der Kante. Das Ultraschallschweißen ist eine Hightech-Technologie zum Schweißen thermoplastischer Kunststoffe. Verschiedene thermoplastische Gummiteile können durch Ultraschallschweißen ohne Zugabe von Lösungsmittel, Klebstoff oder anderen Hilfsprodukten verarbeitet werden. Der Vorteil besteht darin, die Produktivität zu steigern und die Kosten zu senken. Verbesserung der Produktqualität.
Prinzip des Ultraschall-Kunststoffschweißens: Der Generator erzeugt ein Hochspannungs-Hochfrequenzsignal mit 20 kHz (oder 15 kHz) und wandelt das Signal über das Umwandlungssystem in hochfrequente mechanische Schwingungen um, die über die Arbeitsfläche und die intrinsische intermolekulare Reibung auf das Werkstück von Kunststoffprodukten ausgeübt werden. Durch die Reibung steigt die auf die Schnittstelle übertragene Temperatur. Wenn die Temperatur den Schmelzpunkt des Werkstücks selbst erreicht, schmilzt die Schweißöffnung des Werkstücks schnell und füllt dann den Spalt zwischen den Schnittstellen aus. Wenn die Vibration stoppt, wird das Werkstück gleichzeitig abgekühlt und unter einem bestimmten Druck fixiert. , um das perfekte Schweißen zu erreichen.
Parameter
| Artikel | Parameter |
| Frequenz | 35 kHz |
| Generator | 2000B/2000E |
| Leistung | 800W |
| Schweißhorn | Titan |
| Schweißbereich | 15*15mm max |
Weit verbreitet in der Automobilindustrie, Elektronikindustrie, Medizinindustrie, Haushaltsgeräten, gewebter Bekleidung, Bürobedarf, Verpackungsindustrie, Spielzeugindustrie und so weiter. Zum Beispiel Kunststoff-Karosserieteile, Autotüren, Armaturenbretter, Lichter, Spiegel, Sonnenblenden, Innenteile, Filter, reflektierendes Material, reflektierende Spikes, Stoßstangen, Kabel, Motorrad-Kunststofffilter, Kühler, Tanks, Palettenplatten. Kunststoffelektronik: Prepaid-Wasserzähler, Kommunikationsgeräte, Atheismus-Telefon, Mobiltelefonzubehör, Handyhülle, Batteriefach, Ladegerät, wartungsventilgeregelte Blei-Säure-Batterien, 3-Zoll-Diskette, U-Disk, SD-Karte, USB-Anschlüsse, Spielzeug, Schreibwaren: Ordner, Alben, Faltschachteln, PP-Hohlkarton, Stiftschlaufen, Tintenpatronen, Tonerkartuschen. Medizinischer Alltag: Uhren, Küchenutensilien, orale Flüssigkeitsflasche, Tropfkappen, Handyzubehör, goldene weiche Bürste, Dinge des täglichen Bedarfs, Gesundheitsbedarf, Kinderprodukte, Luftmatratzen, Kleiderbügel, Werkzeughalter, Kaffeekanne, Abdeckung und zivile Lautsprechergitter-Metalloberfläche.
Konsumgüter, Automobilkomponenten, medizinische Geräte und fast alle Branchen nutzen Ultraschall-Kunststoffschweißen. Metalleinsätze können in Kunststoff befestigt werden und unterschiedliche Materialien können häufig mit der richtigen Werkzeugkonstruktion verbunden werden. ToolTex ist auf Zehenpad-Schweißanwendungen spezialisiert und hat an mehreren Automobilanwendungen gearbeitet.
Bitte schauen Sie sich die Tabelle AMPLITUDEN-REFERENZLEITFADEN für ULTRASCHALLSCHWEISSEN (in Mikron (um)) auf der nächsten Seite an. Dort finden Sie die passende Frequenz für Ihre Anwendung.
