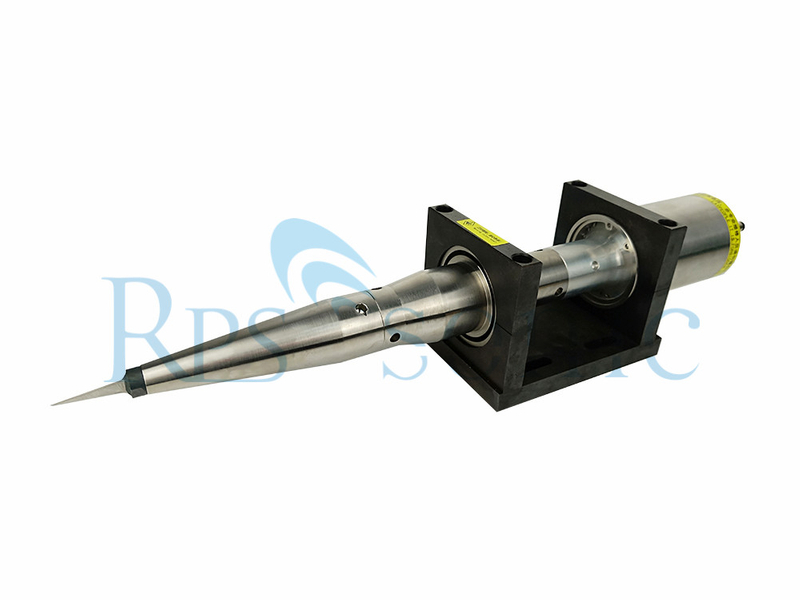

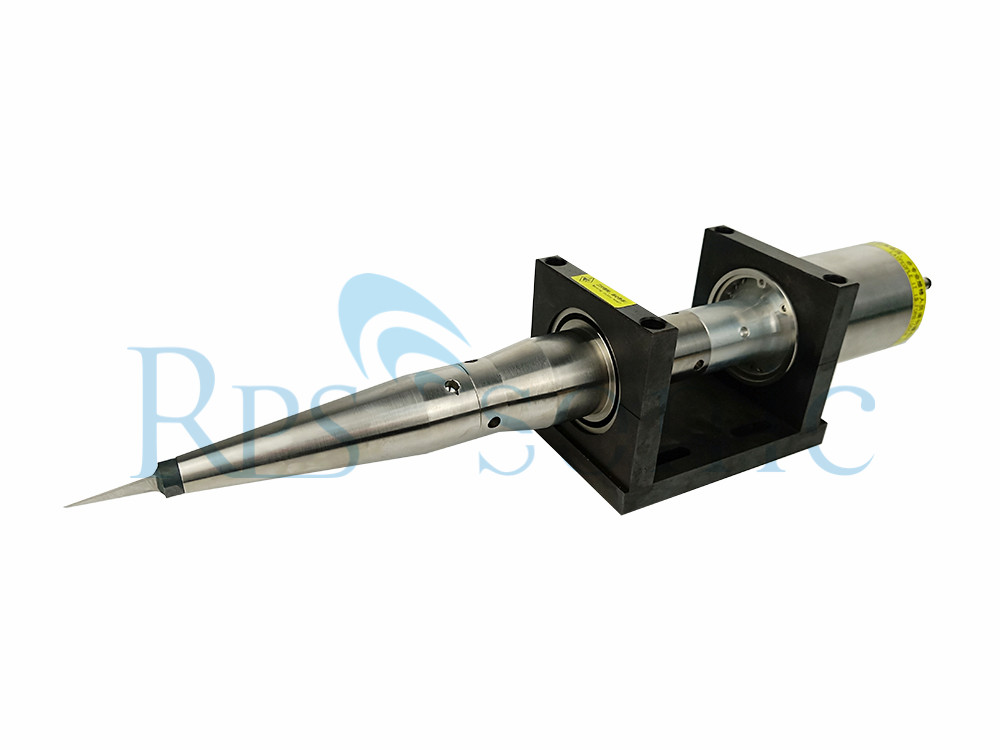

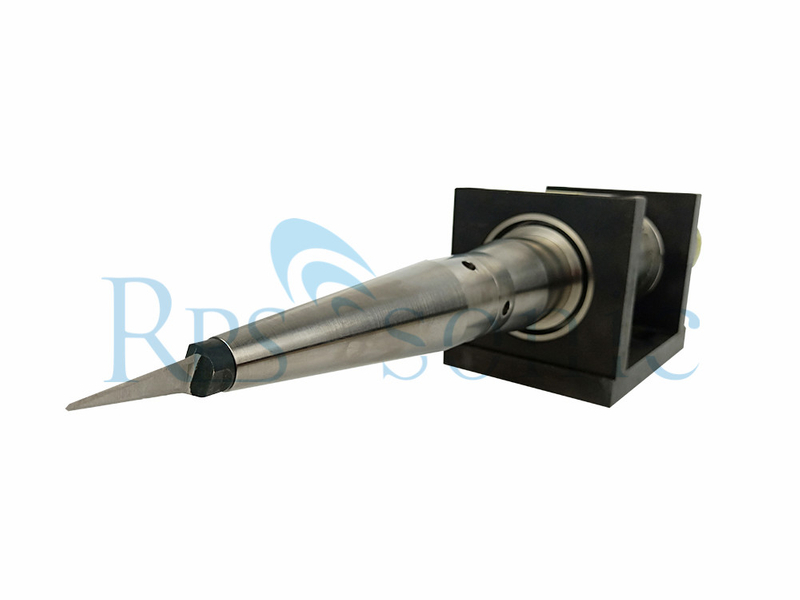

Ultrazvukový řezací systém 20 kHz Jednodílná konstrukční čepel pro automatizované stroje

Ultrazvukový řezací nůž, lze ovládat ručně i robotem.
Řezné nože vyměněny, snadná výměna.
Frekvence:
Výkon:
šířka:
materiál klaksonu :
Dostupnost:
Množství:
Ultrazvukový řezací systém 20 kHz Jednodílná konstrukční čepel pro automatizované stroje
Ultrazvukový řezací systém 20 kHz Jednodílná konstrukční čepel pro automatizované stroje
  • C20-1

  • Rps-sonic

  • C20-1

Ultrazvukový řezací systém 20 kHz Jednodílná konstrukční čepel pro automatizované stroje


Jaký je princip ultrazvukového řezání?

Princip ultrazvukové řezačky je zcela odlišný od klasického. Využívá energii ultrazvuku k roztavení řezaného materiálu. Ultrazvukové řezání tedy nevyžaduje ostrou řeznou hranu, ani velký tlak a nezpůsobuje žádné vylamování nebo lámání. Současně, protože je řezací čepel vystavena ultrazvukovým vibracím, je třecí odpor obzvláště malý a řezaný materiál se k čepeli snadno nepřichytává. To je zvláště účinné pro řezání viskózních a elastických materiálů, zmrazených materiálů, jako jsou potraviny, pryž atd., nebo předmětů, na které je nepohodlné vyvíjet tlak.

Základní strukturou ultrazvukového řezacího stroje je ultrazvukový měnič, trychtýř, řezná čepel (nástrojová hlava) a generátor. Ultrazvukový generátor převádí komerční energii na vysokofrekvenční vysokonapěťový střídavý proud a přenáší jej do ultrazvukového měniče. Ultrazvukový měnič je ve skutečnosti ekvivalentem zařízení pro přeměnu energie, které přeměňuje vstupní elektrickou energii na mechanickou energii, tj. ultrazvukové vlny. Jeho projevem je, že se převodník pohybuje tam a zpět v podélném směru. Frekvence teleskopického pohybu je ekvivalentní frekvenci vysokofrekvenčního střídavého proudu dodávaného zdrojem hnací síly. Role klaksonu je fixovat celý ultrazvukový vibrační systém a zesilovat výstupní amplitudu měniče. Řezací čepel (hlava nástroje) dále zvětšuje na jedné straně amplitudu a zaostřuje ultrazvukovou vlnu. Na druhé straně je ultrazvuková vlna na výstupu a ultrazvuková energie je koncentrovaně přiváděna do řezné části materiálu, který má být řezán, použitím podobného řezného břitu řezné čepele. Působením obrovské ultrazvukové energie tato část okamžitě měkne a taje a pevnost je značně snížena. V tomto okamžiku, pokud je aplikována malá řezná síla, lze dosáhnout účelu řezání materiálu.

Podobně jako u konvenčního řezání jsou základními požadovanými součástmi fréza a kovadlina a ultrazvuková fréza má dvě základní struktury. V závislosti na umístění ultrazvukové aplikace ji můžeme rozdělit na ultrazvukovou řezačku a ultrazvukovou řezačku.


Úvod :



Ostrost ultrazvukové frézy se liší podle různých kombinací oscilátoru, převodníku a čepele. Díky bohatým zkušenostem naše společnost připravuje kombinace vhodné pro různé materiály. Vzhledem k tomu, že dokážeme vybrat model nejvhodnější pro vaši řezací práci, žádáme vás, abyste nejprve ověřili ostrost vybraného modelu zkušebním řezem.

20kHz ultrazvukový řezací systém Jednodílné konstrukční čepele pro automatizované stroje jsou ideální pro řezání pryže, kompozitních materiálů pro letectví a kosmonautiku, jako jsou uhlíková vlákna, Nomex a různé plástve. Ultrazvukové řezací systémy mohou být provozovány jako ruční jednotky nebo začleněny do automatizovaných strojů. Náš aplikační a konstrukční tým vyvinul špičkové nástroje, které splňují náročné požadavky řezných aplikací. Pevná, jednodílná konstrukce technologie rohových čepelí prakticky eliminuje lámání a ztráty energie.




Parametr



Frekvence

20 khz

Nastavení frekvence

Typ automatického sledování

Max. výstupní výkon

1000W

Výstupní výkon

Infinitivní úprava

Napájení

AC200V 50/60Hz

Vnější rozměr (mm)

120*120*380

Hmotnost

8kg

Tloušťka čepele

1 mm


Cílové materiály
Pryskyřičná deska
Skleněné vlákno (GFRP)
Tvarovaná dekorativní fólie
Pěna
Vyfukované díly
Vstřikované díly
Uhlíkové vlákno (CFRP)
Kompozity z hliníkové fólie
Netkané textilie
Řezání polibků s řízenou hloubkou




VÝHODY ROBOTICKÉHO ULTRAZVUKOVÉHO ŘEZÁNÍ

  • Ultrazvukové řezy jsou čistší než běžné řezačky s minimem nečistot

  • Velký inventář standardních karbidových řezných kotoučů pro všechny tvary a velikosti aplikací.

  • Výrazně snižuje efekt 'orby' na materiály oproti mechanickým frézám

  • Vytvořte konzistentnější řezy

  • Výrazně omezte čištění

  • Mají širší rozsah řezných teplot

  • Snadno přechází z produktu na produkt


Ultrazvuková řezačka Dukane 20Khz


1. Jaká je záruka na vaši ultrazvukovou řezačku?

Naše záruka  je jeden rok, ale i po záruce vám můžeme dodat komponenty zdarma.



2. Jakou frekvenční ultrazvukovou frézu dodáváte?

Můžeme dodat generátor od 20 ~ 40 kHz v závislosti na vašich požadavcích nebo aplikaci.



4. Jaká je životnost vašeho ultrazvukového řezacího zařízení?

Ve správném pracovním prostředí může naše ultrazvuková řezačka pracovat 3 ~ 5 let



5. Vyvážejí se vaše produkty dříve?

Ano, náš generátor se po mnoho let vyváží do USA, Jižní Ameriky, EVROPY, Středního východu a Ruska.



7. Dodáváte práci OEM?

Ano, vítáme žádost o spolupráci OEM, vyrábíme OEM pro USA a německého zákazníka po mnoho let, také doufáme, že získáme více objednávek OEM pro rozšíření našeho podnikání.



8. Jak přizpůsobit čepele?

můžete nám sdělit své požadavky na rozměry, přizpůsobíme se v závislosti na vašich požadavcích.



9. Můžete generátor připojit k PC, PLC nebo internetu.

Ano, máme generátor různých verzí, lze se připojit k PC. PLC, i internet. Také cena jiná.



10. Co můžeme získat, když se snímač/zařízení rozbije během záruky?

Všechny naše převodníky a generátory byly testovány nejméně 48 hodin před odesláním, takže máme důvěru v naše zařízení. Samozřejmě vám zašleme nový převodník/zařízení, pokud se porouchá v záruce. Zároveň musíme najít problém, proč to tak rychle prasklo.



Frekvence  Šířka čepele generátor  Materiál rohoviny  Aplikace
20 kHz  10MM 2000 CS Titanová slitina řezání plastů
30 kHz  1 mm 2000 CS Rychlá ocel
řezání plastu/látky
35 kHz  0,8 mm 2000 CS Rychlá ocel řezání plastu/látky
40 kHz  0,6 mm 2000 CS Rychlá ocel řezání plastu/látky




Nepřiměřený provoz může zkrátit životnost ultrazvukového generátoru. Takže před provozem ultrazvukového svařovacího stroje musíme provést technický dotaz. Klíčovým bodem ultrazvukového stroje je rezonance, pouze udržení každé části v rezonanci může vytvořit systém v nejlepším pracovním prostředí.

Zavázali jsme se vyvinout stabilnější ultrazvukový generátor, který minimalizuje poruchovost krabice a doprovází váš výrobní proces.
