Шта је ултразвучно заваривање метала
И. Основни концепти и принципи
Ултразвучно заваривање метала је технологија заваривања у чврстом стању. Користи енергију генерисану високофреквентним ултразвучним вибрацијама (обично 15кХз - 40кХз) да споји два комада метала без топљења.
Основни принцип се може визуализовати као 'микроскопско фрикционо загревање и пластични проток':
Конверзија енергије: Ултразвучни генератор претвара електричну енергију фреквенције снаге у електрични сигнал високе фреквенције.

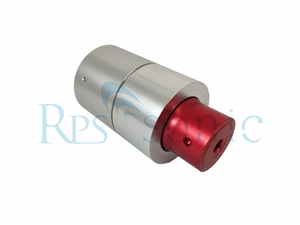

Механичке вибрације: Претварач (пиезоелектрични керамички или магнетостриктивни материјал) претвара електрични сигнал у механичку вибрацију исте фреквенције.
Амплификација амплитуде: Модулатор амплитуде појачава амплитуду вибрације до жељеног нивоа (обично 5-50 микрометара).
Пренос енергије: Глава за заваривање директно преноси енергију вибрација на радни предмет.
Заваривање настаје: Под комбинованим дејством статичког притиска (сила стезања) и ултразвучне вибрације:
Слој оксида и загађивачи на контактној површини метала су уништени и распршени.
Између металних површина долази до микроскопског трења и пластичне деформације.
Атоми се дифундују један у други на површини чистог метала, формирајући снажну металуршку везу.
ИИ. Главне карактеристике и предности
Заваривање у чврстој фази: Метал се не топи, и нема течног растопљеног базена, стога:
Без зоне утицаја топлоте: минималне промене у микроструктури материјала.
Заварљиви различити метали: као што су бакар-алуминијум, алуминијум-никл, итд., избегавајући стварање крхких интерметалних једињења.
Погодно за материјале осетљиве на топлоту: Посебно је важно за заваривање батерија (спречавање прегревања).
Висока ефикасност и уштеда енергије: Екстремно кратко време заваривања, обично 0,1-1 секунда, уз изузетно ниску потрошњу енергије.
Није потребан потрошни материјал: није потребан лем, жица за заваривање, заштитни гас или флукс, што га чини чистим и еколошки прихватљивим.
Висок степен аутоматизације: Лако се интегрише у аутоматизоване производне линије, обезбеђујући високу доследност.
Естетски угодни завари: Трагови завара су обично плитки, што резултира добрим квалитетом површине.
ИИИ. Главни типови процеса
Тачкасто заваривање: Најчешћи тип, који се користи за преклапање лимова или жица за формирање кружних или елиптичних тачака заваривања. Широко се користи у заваривању језичака литијумских батерија и заваривању терминала жице.
Заваривање шавова: Користећи главу за заваривање ваљка, формира запечаћене или незаптивене заварене шавове кроз континуирано или корак по корак заваривање. Користи се за инкапсулацију и заваривање танкозидних цеви.
Заваривање по ободу: Користи се за формирање затворених кружних заварених шавова, као што је инкапсулација кућишта батерије и заптивање сензора.
Заваривање каблова: Директно заваривање више жица металних жица заједно или на терминале, замењујући традиционално лемљење.
ИВ. Кључне области примене
Ово је најдинамичнији део технологије, а његове примене покрећу технолошки развој.
Нова енергетска возила и акумулатори (највеће и најбрже растуће тржиште)
Производња батеријских ћелија: заваривање квадрата/цилиндричних батерија (бакар-алуминијум, алуминијум-алуминијум), спојева сабирница унутар пакета батерија.
Електрични системи: заваривање каблова, заваривање електричних полупроводника, компоненте интерфејса за пуњење.
Енергетска електроника и полупроводници
Спајање жице унутар енергетских модула као што су ИГБТ и МОСФЕТ-ови (замењујући традиционално повезивање алуминијумских жица, са већом поузданошћу).
Лемљење каблова кондензатора и сензора.
Жице и терминали
Лемљење каблова за аутомобиле, каблова мотора кућних апарата и релејних терминала.
Паковање и прецизне компоненте
Заптивање медицинских уређаја (као што су имплантабилни уређаји).
Заптивање металних кућишта за сензоре (као што су сензори притиска и температуре).
Потрошачка електроника (као што су метални делови слушалица и кућишта микрофона).
В. Погодност материјала
Идеални материјали: Мекани, високо проводљиви обојени метали, као што су алуминијум, бакар, никл и њихове легуре. Ови материјали лако пролазе кроз пластичну течност.
Заварљиви материјали: злато, сребро, титанијум итд.
Тешки/неприкладни материјали за лемљење:
Метали високе тврдоће (као што су челик и нерђајући челик) захтевају опрему велике снаге и тешко се лемљују.
Приликом лемљења различитих материјала разлика у тврдоћи не би требало да буде превелика (углавном се препоручује однос тврдоће < 1:2).
Крхки материјали (као што је ливено гвожђе) могу да попуцају.
ВИ. Изазови и ограничења процеса
Високи захтеви за конзистентност радног комада: Чистоћа, равност и дебљина оксида металне површине имају значајан утицај на квалитет шава.
Ограничења дебљине: Тренутно је ефективна дебљина за заваривање у једној тачки обично ограничена на испод 3 мм (посебно за тање радне комаде), ограничавајући могућности заваривања у више слојева.
Високи трошкови опреме: Ултразвучни генератори, претварачи и главе за заваривање (које захтевају дизајн специфичан за производ) су скупи.
Осетљивост радног предмета на оштећења: Главе за заваривање могу оставити удубљења на меким материјалима (као што су електроде батерије) под високим притиском или разбити крхке материјале.
Потешкоће у праћењу у реалном времену: Процес заваривања се завршава тренутно, што отежава онлајн тестирање без разарања квалитета унутрашњег лепљења. У великој мери се ослања на унапред подешене параметре процеса и праћење процеса (као што су амплитуда, енергија и криве притиска).
ВИИ. Трендови будућег развоја
Заваривање велике снаге и вишеслојно заваривање: Развијање опреме веће снаге (нпр. >5кВ) за заваривање дебљих материјала или више слојева (нпр.>100 слојева) батеријских електрода.
Интелигентни надзор и вештачка интелигенција: Интегрисање напреднијих сензора (сила, акустика, вид) и коришћење вештачке интелигенције за анализу података процеса заваривања у реалном времену, омогућавајући предвиђање квалитета и прилагодљиво подешавање параметара.
Технологија хибридног заваривања: Комбинација са ласерским заваривањем, отпорним заваривањем и другим техникама како би се искористиле њихове предности и решили сложенији изазови заваривања.
База података о материјалима и симулација: Успостављање свеобухватније базе података заварљивости материјала и коришћење симулације коначних елемената за оптимизацију дизајна главе заваривања и параметара процеса, смањујући трошкове покушаја и грешке.
Резиме: Ултразвучно заваривање метала је високо ефикасна, чиста и прецизна технологија спајања у чврстом стању, посебно прилагођена захтевима модерне врхунске производње за лагану, високу поузданост и аутоматизацију. Вођен производњом енергетских батерија, брзо се развија ка већој снази, интелигентнијој контроли и ширим применама материјала, што га чини незаменљивом кључном кариком у напредној производној технологији.
