Co je ultrazvukové svařování kovů
I. Základní pojmy a principy
Ultrazvukové svařování kovů je technologie svařování v pevné fázi. Využívá energii generovanou vysokofrekvenčními ultrazvukovými vibracemi (typicky 15 kHz - 40 kHz) ke spojení dvou kusů kovu dohromady bez roztavení.
Základní princip lze vizualizovat jako 'mikroskopické třecí zahřívání a plastický tok':
Přeměna energie: Ultrazvukový generátor přeměňuje elektrickou energii o výkonové frekvenci na vysokofrekvenční elektrický signál.

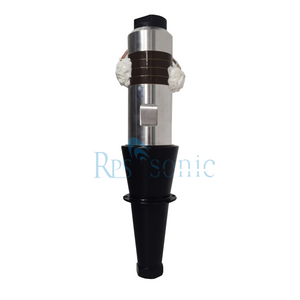

Mechanické vibrace: Převodník (piezoelektrický keramický nebo magnetostrikční materiál) převádí elektrický signál na mechanické vibrace stejné frekvence.
Amplitude Amplification: Amplitudový modulátor zesiluje amplitudu vibrací na požadovanou úroveň (typicky 5-50 mikrometrů).
Přenos energie: Svařovací hlava přímo přenáší vibrační energii na obrobek.
Svařování se vyskytuje: Při kombinovaném působení statického tlaku (upínací síly) a ultrazvukových vibrací:
Vrstva oxidu a nečistoty na povrchu kontaktu s kovem jsou zničeny a rozptýleny.
Mezi kovovými povrchy dochází k mikroskopickému tření a plastické deformaci.
Atomy do sebe na čistém kovovém povrchu difundují a vytvářejí silnou metalurgickou vazbu.
II. Hlavní vlastnosti a výhody
Svařování v pevné fázi: Kov se netaví a není zde žádná tekutá roztavená lázeň, proto:
Žádná tepelně ovlivněná zóna: Minimální změny v mikrostruktuře materiálu.
Svařitelné různé kovy: Jako je měď-hliník, hliník-nikl atd., zabraňující tvorbě křehkých intermetalických sloučenin.
Vhodné pro materiály citlivé na teplo: Zvláště důležité pro svařování baterií (zabránění přehřátí).
Vysoká účinnost a úspora energie: Extrémně krátká doba svařování, typicky 0,1-1 sekundy, s extrémně nízkou spotřebou energie.
Není potřeba žádný spotřební materiál: Není potřeba žádná pájka, svařovací drát, ochranný plyn ani tavidlo, takže je čistý a šetrný k životnímu prostředí.
Vysoký stupeň automatizace: Snadná integrace do automatizovaných výrobních linek, zajištění vysoké konzistence.
Esteticky příjemné svary: Stopy po svarech jsou obvykle mělké, což vede k dobré kvalitě povrchu.
III. Hlavní typy procesů
Bodové svařování: Nejběžnější typ, používaný pro překrývání plechů nebo drátů k vytvoření kruhových nebo eliptických svarových bodů. Široce se používá při svařování lithiových baterií a svařování drátových svorek.
Svařování švů: Pomocí svařovací hlavy válečkového typu vytváří utěsněné nebo neutěsněné svarové švy kontinuálním nebo postupným svařováním. Používá se pro zapouzdření a svařování tenkostěnných trubek.
Obvodové svařování: Používá se k vytvoření uzavřených kruhových svarů, jako je zapouzdření pouzdra baterie a těsnění snímače.
Svařování kabelových svazků: Přímé svařování více pramenů kovových drátů dohromady nebo na svorky, které nahrazuje tradiční pájení.
IV. Klíčové oblasti použití
Jedná se o nejdynamičtější část technologie a její aplikace řídí technologický rozvoj.
Nová energetická vozidla a baterie (největší a nejrychleji rostoucí trh)
Výroba bateriových článků: Tabulkové svařování čtvercových/cylindrických baterií (měď-hliník, hliník-hliník), přípojnicové spoje uvnitř bateriových sad.
Elektrické systémy: Svařování kabelových svazků, svařování výkonových polovodičových vodičů, komponenty nabíjecího rozhraní.
Výkonová elektronika a polovodiče
Spojování vodičů uvnitř napájecích modulů, jako jsou IGBT a MOSFET (nahrazuje tradiční spojování hliníkových vodičů s vyšší spolehlivostí).
Pájení vodičů kondenzátoru a snímače.
Dráty a koncovky
Pájení automobilových kabelových svazků, vodičů motoru domácích spotřebičů a svorek relé.
Balení a přesné komponenty
Utěsnění lékařských přístrojů (jako jsou implantovatelné přístroje).
Těsnění kovových pouzder pro snímače (jako jsou snímače tlaku a teploty).
Spotřební elektronika (jako jsou kovové části sluchátek a kryty mikrofonů).
V. Vhodnost materiálu
Ideální materiály: Měkké, vysoce vodivé neželezné kovy, jako je hliník, měď, nikl a jejich slitiny. Tyto materiály snadno procházejí plastickým tokem.
Svařitelné materiály: zlato, stříbro, titan atd.
Obtížné/nevhodné materiály pro pájení:
Kovy s vysokou tvrdostí (jako je ocel a nerezová ocel) vyžadují zařízení s velmi vysokým výkonem a je obtížné je pájet.
Při pájení rozdílných materiálů by rozdíl tvrdosti neměl být příliš velký (obecně se doporučuje poměr tvrdosti < 1:2).
Křehké materiály (jako je litina) mohou prasknout.
VI. Procesní výzvy a omezení
Vysoké požadavky na konzistenci obrobku: Čistota, rovinnost a tloušťka oxidu kovového povrchu mají významný vliv na kvalitu svaru.
Omezení tloušťky: V současné době je efektivní tloušťka pro jednobodové svařování obvykle omezena na méně než 3 mm (zejména u tenčích obrobků), což omezuje možnosti vícevrstvého svařování.
Vysoké náklady na vybavení: Ultrazvukové generátory, převodníky a svařovací hlavy (které vyžadují design specifický pro produkt) jsou drahé.
Náchylnost obrobku na poškození: Svařovací hlavy mohou zanechávat vmáčknutí na měkkých materiálech (jako jsou elektrody akumulátorů) pod vysokým tlakem nebo rozbít křehké materiály.
Obtížnost monitorování v reálném čase: Proces svařování je dokončen okamžitě, což ztěžuje online nedestruktivní testování kvality vnitřního spojování. Hodně se spoléhá na přednastavení parametrů procesu a monitorování procesu (jako jsou křivky amplitudy, energie a tlaku).
VII. Budoucí vývojové trendy
Vysoce výkonné a vícevrstvé svařování: Vývoj zařízení s vyšším výkonem (např. >5 kW) pro svařování silnějších materiálů nebo více vrstev (např. > 100 vrstev) bateriových elektrod.
Inteligentní monitorování a AI: Integrace pokročilejších senzorů (silové, akustické, zrakové) a využití umělé inteligence k analýze dat svařovacího procesu v reálném čase, což umožňuje predikci kvality a adaptivní nastavení parametrů.
Hybrid Welding Technology: Kombinace s laserovým svařováním, odporovým svařováním a dalšími technikami pro využití jejich příslušných výhod a řešení složitějších svařovacích problémů.
Databáze a simulace materiálů: Vytvoření komplexnější databáze svařitelnosti materiálů a využití simulace konečných prvků k optimalizaci návrhu svařovací hlavy a parametrů procesu, snížení nákladů na pokusy a omyly.
Shrnutí: Ultrazvukové svařování kovů je vysoce účinná, čistá a přesná technologie spojování v pevné fázi, zvláště vhodná pro požadavky moderní špičkové výroby na odlehčení, vysokou spolehlivost a automatizaci. Díky výrobě napájecích baterií se rychle vyvíjí směrem k vyššímu výkonu, inteligentnějšímu ovládání a širším materiálovým aplikacím, což z něj činí nepostradatelný klíčový článek v pokročilé výrobní technologii.
