초음파 금속 용접이란?
I. 핵심 개념 및 원칙
초음파 금속 용접은 고체 용접 기술입니다. 고주파 초음파 진동(일반적으로 15kHz - 40kHz)에 의해 생성된 에너지를 활용하여 녹지 않고 두 금속 조각을 결합합니다.
핵심 원리는 '미세한 마찰 가열 및 소성 흐름'으로 시각화할 수 있습니다.
에너지 변환: 초음파 발생기는 전력 주파수 전기 에너지를 고주파 전기 신호로 변환합니다.

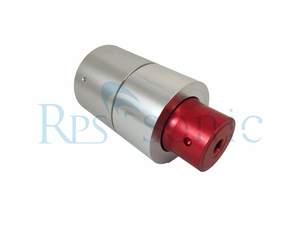

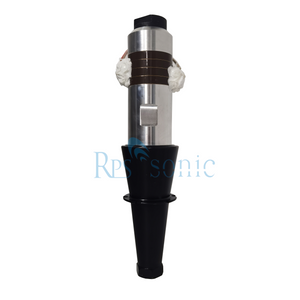

기계적 진동: 변환기(압전 세라믹 또는 자기 변형 재료)는 전기 신호를 동일한 주파수의 기계적 진동으로 변환합니다.
진폭 증폭: 진폭 변조기는 진동 진폭을 원하는 수준(일반적으로 5~50마이크로미터)으로 증폭합니다.
에너지 전달: 용접 헤드는 진동 에너지를 공작물에 직접 전달합니다.
용접 발생: 정압(클램핑력)과 초음파 진동의 결합 작용으로:
금속 접촉면의 산화물층과 오염물질이 파괴되어 분산됩니다.
금속 표면 사이에는 미세한 마찰과 소성 변형이 발생합니다.
원자는 순수한 금속 표면에서 서로 확산되어 강한 야금학적 결합을 형성합니다.
II. 주요 특징 및 장점
고체상 용접: 금속이 녹지 않고 액체 용융 풀이 없으므로 다음과 같습니다.
열 영향부 없음: 재료의 미세 구조 변화가 최소화됩니다.
용접 가능한 이종 금속: 구리-알루미늄, 알루미늄-니켈 등과 같은 부서지기 쉬운 금속간 화합물의 형성을 피합니다.
열에 민감한 재료에 적합: 배터리 용접에 특히 중요합니다(과열 방지).
고효율 및 에너지 절약: 매우 짧은 용접 시간(일반적으로 0.1-1초)과 매우 낮은 에너지 소비.
소모품 불필요: 납땜, 용접 와이어, 보호 가스, 플럭스가 필요하지 않아 깨끗하고 환경 친화적입니다.
높은 수준의 자동화: 자동화된 생산 라인에 쉽게 통합되어 높은 일관성을 보장합니다.
심미적으로 아름다운 용접: 일반적으로 용접 마크가 얕아서 표면 품질이 좋습니다.
III. 주요 프로세스 유형
스폿 용접: 가장 일반적인 유형으로 시트나 와이어를 겹쳐서 원형 또는 타원형 용접 지점을 형성하는 데 사용됩니다. 리튬 배터리 탭 용접 및 와이어 터미널 용접에 널리 사용됩니다.
심 용접: 롤러형 용접 헤드를 사용하여 연속 또는 단계별 용접을 통해 밀봉 또는 비밀폐 용접 이음새를 형성합니다. 캡슐화 및 벽이 얇은 튜브 용접에 사용됩니다.
원주 용접: 배터리 케이스 캡슐화 및 센서 밀봉과 같은 폐쇄형 원형 용접 이음매를 형성하는 데 사용됩니다.

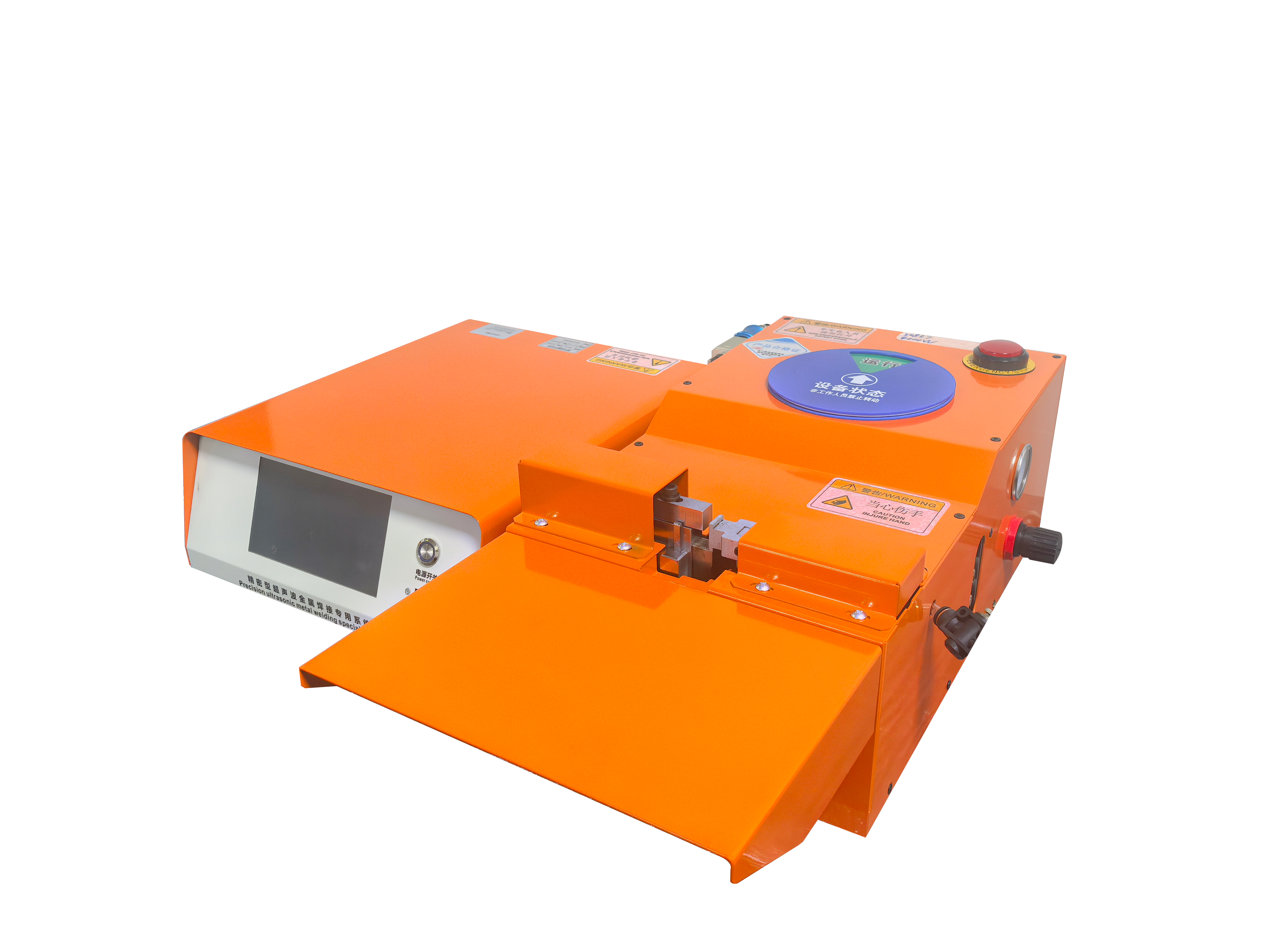

와이어 하니스 용접: 여러 가닥의 금속 와이어를 함께 또는 단자에 직접 용접하여 기존 납땜을 대체합니다.
IV. 주요 응용 분야
이는 기술의 가장 역동적인 부분이며, 그 응용이 기술 발전을 주도합니다.
신에너지 차량 및 배터리(가장 크고 빠르게 성장하는 시장)
배터리 셀 제조: 정사각형/원통형 배터리(구리-알루미늄, 알루미늄-알루미늄)의 탭 용접, 배터리 팩 내부 버스바 연결.
전기 시스템: 와이어 하네스 용접, 전력 반도체 리드 용접, 충전 인터페이스 구성 요소.
전력 전자공학 및 반도체
IGBT 및 MOSFET과 같은 전력 모듈 내부의 와이어 본딩(기존 알루미늄 와이어 본딩을 더 높은 신뢰성으로 대체)
커패시터 및 센서 리드 납땜.
전선 및 단자
자동차 와이어링 하니스, 가전제품 모터 리드, 중계 단자 납땜.
포장 및 정밀 부품
의료 기기(예: 이식형 기기) 밀봉.
센서용 금속 하우징 밀봉(예: 압력 및 온도 센서)
가전제품(예: 헤드폰 금속 부품 및 마이크 하우징)
V. 재료 적합성
이상적인 재료: 알루미늄, 구리, 니켈 및 그 합금과 같은 부드럽고 전도성이 높은 비철 금속. 이러한 재료는 쉽게 소성 유동을 겪습니다.
용접 가능한 재료: 금, 은, 티타늄 등
납땜에 까다롭거나 부적합한 재료:
강철, 스테인리스강 등의 고경도 금속은 매우 높은 출력의 장비가 필요하며 납땜이 어렵습니다.
서로 다른 재료를 납땜할 때 경도 차이가 너무 커서는 안 됩니다(일반적으로 경도 비율 < 1:2 권장).
부서지기 쉬운 재료(예: 주철)에 균열이 생길 수 있습니다.
6. 프로세스 문제 및 제한 사항
작업물 일관성에 대한 높은 요구 사항: 금속 표면의 청결도, 평탄도 및 산화물 두께는 용접 품질에 상당한 영향을 미칩니다.
두께 제한: 현재 단일 지점 용접의 유효 두께는 일반적으로 3mm 미만(특히 얇은 작업물의 경우)으로 제한되어 다층 용접 기능이 제한됩니다.
높은 장비 비용: 초음파 발생기, 변환기 및 용접 헤드(제품별 설계가 필요함)는 가격이 비쌉니다.
작업물 손상 취약성: 용접 헤드는 고압 하에서 부드러운 재료(예: 배터리 전극)에 움푹 들어간 부분을 남기거나 부서지기 쉬운 재료를 깨뜨릴 수 있습니다.
실시간 모니터링의 어려움: 용접 공정이 즉시 완료되므로 내부 접합 품질에 대한 온라인 비파괴 테스트가 어렵습니다. 이는 사전 설정된 프로세스 매개변수 및 프로세스 모니터링(예: 진폭, 에너지 및 압력 곡선)에 크게 의존합니다.
Ⅶ. 미래 개발 동향
고전력 및 다층 용접: 배터리 전극의 더 두꺼운 재료 또는 더 많은 층(예: 100개 이상의 층)을 용접하기 위한 고전력(예: >5kW) 장비를 개발합니다.
지능형 모니터링 및 AI: 더욱 발전된 센서(힘, 음향, 비전)를 통합하고 인공 지능을 활용하여 용접 프로세스 데이터를 실시간으로 분석하여 품질 예측 및 적응형 매개변수 조정이 가능합니다.
하이브리드 용접 기술: 레이저 용접, 저항 용접 및 기타 기술을 결합하여 각각의 장점을 활용하고 보다 복잡한 용접 문제를 해결합니다.
재료 데이터베이스 및 시뮬레이션: 재료 용접성에 대한 보다 포괄적인 데이터베이스를 구축하고 유한 요소 시뮬레이션을 활용하여 용접 헤드 설계 및 프로세스 매개변수를 최적화하고 시행착오 비용을 줄입니다.
요약: 초음파 금속 용접은 매우 효율적이고 깨끗하며 정밀한 고체 접합 기술로, 특히 경량화, 높은 신뢰성 및 자동화를 위한 현대 고급 제조 요구 사항에 적합합니다. 파워 배터리 제조에 힘입어 더 높은 전력, 더 지능적인 제어, 더 넓은 소재 애플리케이션을 향해 빠르게 진화하고 있어 첨단 제조 기술에서 없어서는 안 될 핵심 링크가 되었습니다.
