Lipitură de tratament cu ultrasunete pentru pistolul de impact cu ultrasunete pentru sudarea metalelor

Lipitură de tratament cu ultrasunete pentru  pistolul de impact cu ultrasunete pentru sudarea metalelor

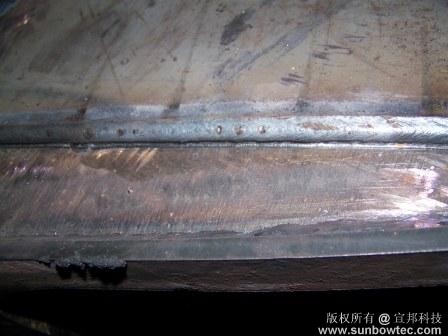

Principiul pistolului de impact cu ultrasunete pentru a îmbunătăți performanța la oboseală a îmbinărilor sudate  Pistolul de impact cu ultrasunete  este de a folosi ultrasunete de mare putere pentru a împinge instrumentul de impact pentru a impacta suprafața obiectelor metalice cu o frecvență de peste 20.000 de ori pe secundă. Datorită frecvenței înalte, eficienței ridicate a undelor ultrasonice și a energiei mari sub focalizare, stratul de suprafață metalic este supus unei mari deformări plastice compresive; în același timp, unda de șoc ultrasonică modifică câmpul de stres inițial și se generează o anumită valoare a tensiunii de compresiune; porţiunea de impact ultrasonic este întărită. Sursa de alimentare cu ultrasunete este conectată la traductorul ultrasonic dispus în carcasa exterioară printr-un cablu, iar capătul de ieșire de vibrații al traductorului este conectat la claxon, iar capătul claxonului este prevăzut cu un știft de impact. Sursa de alimentare cu ultrasunete transformă puterea comercială într-un curent alternativ de înaltă frecvență de înaltă tensiune și o transmite traductorului cu ultrasunete. Apoi traductorul ultrasonic convertește energia electrică de intrare în energie mecanică, adică undă ultrasonică, care este exprimată sub forma unei mișcări telescopice alternative a traductorului pe direcția longitudinală; frecvența mișcării telescopice este egală cu frecvența curentului alternativ al sursei de putere de antrenare, iar deplasarea deplasării telescopice este mai mare de zece Despre micrometri. Rolul claxonului este de a amplifica amplitudinea de ieșire a traductorului la mai mult de 100 de microni. Pe de altă parte, forța de impact este aplicată pe acul de impact pentru a împinge acul de impact cu o viteză mare înainte. După ce acul de impact lovește piesa de prelucrat, energia este transferată sudurii pentru a obține efectul de eliminare a tensiunii interne. După ce capul de impact este revenit de reacția piesei de prelucrat, după ce a lovit cornul vibrației de înaltă frecvență, acesta este din nou excitat și lovește din nou cusătura de sudură la o viteză mare, astfel încât operațiunea de impact să fie finalizată în mod repetat.

Caracteristici: Putere mare, impact ridicat, fiabilitate ridicată, durată lungă de viață, greutate redusă, portabil, ușor de operat, bine proiectat, utilizat pe scară largă, economisește energie și costuri reduse.

Eficacitate: 1. Întinderea reziduală în stratul de suprafață al sudurilor metalice Tensiunea devine o solicitare de compresiune, care crește foarte mult durata de viață la oboseală a structurii metalice. 2. Structura granulelor metalice din stratul de suprafață este schimbată pentru a produce un strat de deformare plastică, astfel încât rezistența și duritatea stratului de suprafață metalic sunt îmbunătățite semnificativ. 3. Îmbunătățiți geometria vârfului de sudură și reduceți concentrația de stres. 4. Schimbați câmpul de tensiune de sudură, reduceți semnificativ deformarea sudurii și îmbunătățiți stabilitatea dimensională a piesei de prelucrat.





Scopul pistolului de impact cu ultrasunete este de a oferi un dispozitiv de impact cu forță mare de impact și frecvență mare de impact pentru deficiențele dispozitivului de impact mecanic obișnuit.



Sursa de alimentare cu ultrasunete este conectată la traductorul ultrasonic dispus în carcasa exterioară printr-un cablu, iar capătul de ieșire de vibrații al traductorului este conectat cu claxonul, iar capătul claxonului este prevăzut cu un știft de impact, iar un anumit spațiu tampon este lăsat în mijloc.



Sursa de alimentare cu ultrasunete transformă puterea comercială într-un curent alternativ de înaltă frecvență de înaltă tensiune și o transmite traductorului cu ultrasunete. Traductorul ultrasonic folosește apoi efectul piezoelectric negativ al ceramicii piezoelectrice pentru a converti energia electrică de intrare în energie mecanică, adică undă ultrasonică, care este exprimată sub forma unei mișcări telescopice alternative a traductorului în direcția longitudinală; frecvența mișcării telescopice este echivalentă cu curentul alternativ al sursei de alimentare. Frecvența, deplasarea forței telescopice este de aproximativ zece micrometri. Rolul claxonului este de a amplifica amplitudinea de ieșire a traductorului. Pe de o parte, claxonul mărește amplitudinea la mai mult de 100 de microni și, pe de altă parte, aplică o forță de impact acului de impact pentru a împinge acul de impact pentru a efectua o mișcare alternativă de mare viteză. După ce capul de impact lovește piesa de prelucrat, viteza este redusă de la nu mai puțin de 1,5 m/s la 0 m/s într-o perioadă scurtă de timp, iar energia este transmisă sudurii pentru a elimina stresul intern. După ce capul de impact este revenit de reacția piesei de prelucrat, după ce a lovit cornul vibrației de înaltă frecvență, acesta este din nou excitat și lovește din nou cusătura de sudură la o viteză mare, astfel încât operațiunea de impact să fie finalizată în mod repetat.



Avantajele pistolului de impact și domeniile de aplicare:



Poate fi aplicat nu numai în procesul de fabricație a structurilor sudate, ci și la locul de instalare. Are eficiență ridicată a piesei de prelucrat, economie de energie bună și viteză rapidă de procesare. Poate procesa aproape jumătate de metru de suduri pe minut, nu numai pentru îmbinările cap la cap a plăcilor plate. Și este convenabil să manipulați îmbinările țevilor care sunt dificil de manipulat prin alte metode. Această metodă are condiții bune de lucru, doar câteva kilograme de actuatoare, iar greutatea întregii mașini nu este mare. Poate fi aplicat cu ușurință pe poduri, platforme petroliere, nave, avioane, material rulant, vase sub presiune și conducte, construcții pe câmp și altitudini mari. Lucru la fața locului.



Frecvența sistemului de vibrații ultrasonice de mare putere este în general peste 10 kHz, iar frecvența forței de excitare a capului de impact este, de asemenea, peste 10 kHz, iar cea mai frecvent utilizată este de 15 până la 20 kHz. În același timp, accelerația de mișcare a porțiunii de aplicare a forței ultrasonice poate ajunge la 3×104 m/s 2 sau mai mult. Conform formulei mecanice F=ma, porțiunea de aplicare a forței exercită o forță de antrenare mare asupra capului de impact. Prin urmare, pistolul de impact cu ultrasunete are o forță mare de impact și o frecvență mare de impact, iar cusătura de sudură a sistemului mare de structură din oțel are un mare avantaj în eliminarea stresului intern, iar munca poate fi finalizată rapid și ușor.
