Che cos'è la saldatura del filtro a ultrasuoni?

La saldatura a ultrasuoni in sé non richiede adesivi, consentendo connessioni senza soluzione di continuità con elevata tenuta all'aria ed efficienza nella produzione degli elementi filtranti. Originariamente sviluppata per l'industria della plastica, questa tecnologia è ora ampiamente utilizzata per saldare mezzi filtranti, sigillare cappucci terminali e vari altri materiali.

Principio di funzionamento: Il suo principio di base è trasmettere vibrazioni meccaniche ad alta frequenza (tipicamente ≥20 kHz) alle parti in plastica da saldare.

Quando le onde sonore vengono trasmesse all'interfaccia del materiale attraverso la testa di saldatura, le molecole generano calore a causa dell'attrito ad alta frequenza, provocando una rapida fusione locale sulla superficie di contatto. Sotto pressione si fondono e, una volta raffreddati, si forma un forte legame a livello molecolare. L'intero processo è molto veloce, in genere viene completato entro 0,1-3 secondi.

Vantaggi principali: rispetto ai tradizionali processi adesivi o hot-melt, la saldatura a ultrasuoni offre vantaggi significativi nella produzione di elementi filtranti:

Sigillatura e resistenza: le connessioni senza soluzione di continuità si formano attraverso la fusione a livello molecolare, garantendo un'eccellente tenuta all'aria. La resistenza della saldatura può raggiungere l'85%-95% del materiale di base e le sue prestazioni di tenuta superiori sono fondamentali per ottenere 'perdite zero'.

Efficienza e costi: velocità di saldatura estremamente elevata, nessun tempo di polimerizzazione richiesto, facilita la produzione automatizzata e migliora significativamente l'efficienza -1. Allo stesso tempo, l'eliminazione di adesivi e altri materiali ausiliari riduce i costi dei materiali.

Pulizia e protezione ambientale: non sono necessari adesivi durante tutto il processo, evitando l'inquinamento da composti organici volatili (COV). Il processo è pulito e particolarmente adatto ad ambienti di produzione puliti come le industrie mediche e alimentari.

Protezione del materiale: il calore è altamente concentrato sulla superficie di saldatura e il tempo di azione è estremamente breve, determinando una piccola zona influenzata dal calore sul materiale, massimizzando la conservazione della precisione di filtrazione e della permeabilità del mezzo filtrante.

Saldatura e taglio integrati: il taglio e la sigillatura possono essere completati simultaneamente in un unico processo, ottenendo bordi puliti senza usura, ideali per la lavorazione di filtri di precisione.

Materiali applicabili: Rispetto ad altri metodi di saldatura come la saldatura a piastra calda, la saldatura a ultrasuoni presenta requisiti specifici per i materiali degli elementi filtranti: Materiali vantaggiosi per la saldatura a ultrasuoni: Particolarmente adatti per polipropilene (PP), poliestere (PET), nylon (PA o nylon)-34, polietersulfone (PES) e tessuti non tessuti.

Sfide di saldatura: la saldatura di materiali come politetrafluoroetilene (PTFE), fluoruro di polivinilidene (PVDF) e resine perfluoroalcossi (PFA) è impegnativa e può richiedere alternative come la saldatura a piastra calda o la saldatura laser.

Applicazioni principali:

La saldatura a ultrasuoni ha una vasta gamma di applicazioni, dai filtri dell'aria di base ai dispositivi medici di precisione:

Filtrazione automobilistica e industriale: l'applicazione principale è la sigillatura senza colla dei cappucci terminali e degli elementi filtranti nei filtri dell'aria e viene utilizzata anche nei filtri dell'olio, nei filtri dell'aria dell'abitacolo, ecc.

Trattamento dell'acqua: comunemente utilizzato per sigillare i cappucci terminali dei filtri dell'acqua potabile e degli elementi filtranti del depuratore dell'acqua per garantire la purezza dell'acqua e prevenire perdite.

Prodotti farmaceutici e dispositivi medici: utilizzati nella produzione di prodotti sterili di precisione come filtri medici usa e getta, filtri per infusione e filtri per cerume per apparecchi acustici, che richiedono una rigorosa aderenza agli standard delle camere bianche.

Purificazione dell'aria: utilizzata per la sigillatura dei bordi dei sacchetti filtro dell'aria, la giunzione di mezzi filtranti multistrato, la sigillatura delle porte e la produzione di elementi filtranti HEPA.

Attrezzature e processi di saldatura

Per ottenere una saldatura di alta qualità, è necessario prestare particolare attenzione alla selezione delle apparecchiature e ai parametri di processo:

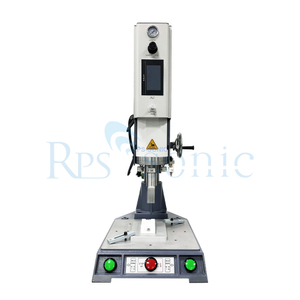

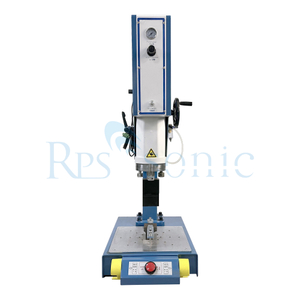

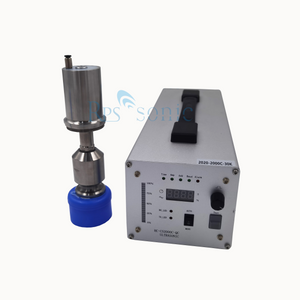

Componenti principali dell'attrezzatura: una saldatrice a ultrasuoni completa comprende un generatore di ultrasuoni (che converte l'energia elettrica in un segnale ad alta frequenza), un trasduttore (che converte il segnale in vibrazione meccanica), un modulatore di ampiezza (che controlla l'ampiezza) e una testa di saldatura che entra direttamente in contatto con il prodotto.

Integrazione dell'automazione e progettazione personalizzata: le apparecchiature moderne utilizzano comunemente PLC e touchscreen per il controllo automatizzato, integrando bracci robotici, alimentazione automatica, ecc. e interfacciandosi con i sistemi MES per la tracciabilità dei dati. Per garantire un trasferimento di energia uniforme, la testa di saldatura deve essere personalizzata per la struttura specifica dell'elemento filtrante.

Parametri chiave del processo: il tempo di saldatura, la pressione, l'ampiezza e il tempo di mantenimento/raffreddamento devono essere impostati con precisione in base al tipo di materiale del filtro. Le apparecchiature avanzate sono ora dotate di sistemi di monitoraggio intelligenti in grado di monitorare l'energia di saldatura, la pressione e altri parametri in tempo reale per garantire la coerenza.
