Co je ultrazvukové svařování filtrů?

Co je ultrazvukové svařování filtrů?

Samotné ultrazvukové svařování nevyžaduje lepidla, což umožňuje bezproblémové spoje s vysokou vzduchotěsností a účinností při výrobě filtračních prvků. Tato technologie, původně vyvinutá pro plastikářský průmysl, se nyní široce používá pro svařování filtračních médií, těsnění koncovek a různých dalších materiálů.

Pracovní princip: Jeho základním principem je přenášet vysokofrekvenční (typicky ≥20 kHz) mechanické vibrace na plastové díly, které mají být svařovány.

Když jsou zvukové vlny přenášeny na materiálové rozhraní přes svařovací hlavu, molekuly generují teplo v důsledku vysokofrekvenčního tření, což způsobuje rychlé místní roztavení na kontaktním povrchu. Pod tlakem se spojí a po ochlazení se vytvoří silná vazba na molekulární úrovni. Celý proces je velmi rychlý, obvykle je dokončen během 0,1 až 3 sekund.

Hlavní výhody: Ve srovnání s tradičními procesy lepení nebo tavení za tepla nabízí ultrazvukové svařování významné výhody při výrobě filtračních prvků:

Těsnění a pevnost: Bezproblémová spojení jsou tvořena fúzí na molekulární úrovni, což má za následek vynikající vzduchotěsnost. Pevnost svaru může dosáhnout 85 % až 95 % základního materiálu a jeho vynikající těsnicí výkon je klíčem k dosažení 'nulového úniku.'

Efektivita a náklady: Extrémně vysoká rychlost svařování, není potřeba doba vytvrzování, usnadňuje automatizovanou výrobu a výrazně zlepšuje efektivitu -1. Odstranění lepidel a dalších pomocných materiálů zároveň snižuje náklady na materiál.

Čistota a ochrana životního prostředí: Během procesu nejsou vyžadována žádná lepidla, čímž se zabrání znečištění těkavými organickými sloučeninami (VOC). Proces je čistý a zvláště vhodný pro čistá výrobní prostředí, jako je lékařský a potravinářský průmysl.

Ochrana materiálu: Teplo je vysoce koncentrované na svařovaném povrchu a doba působení je extrémně krátká, což má za následek malou tepelně ovlivněnou oblast na materiálu, což maximalizuje zachování přesnosti filtrace a propustnosti filtračního média.

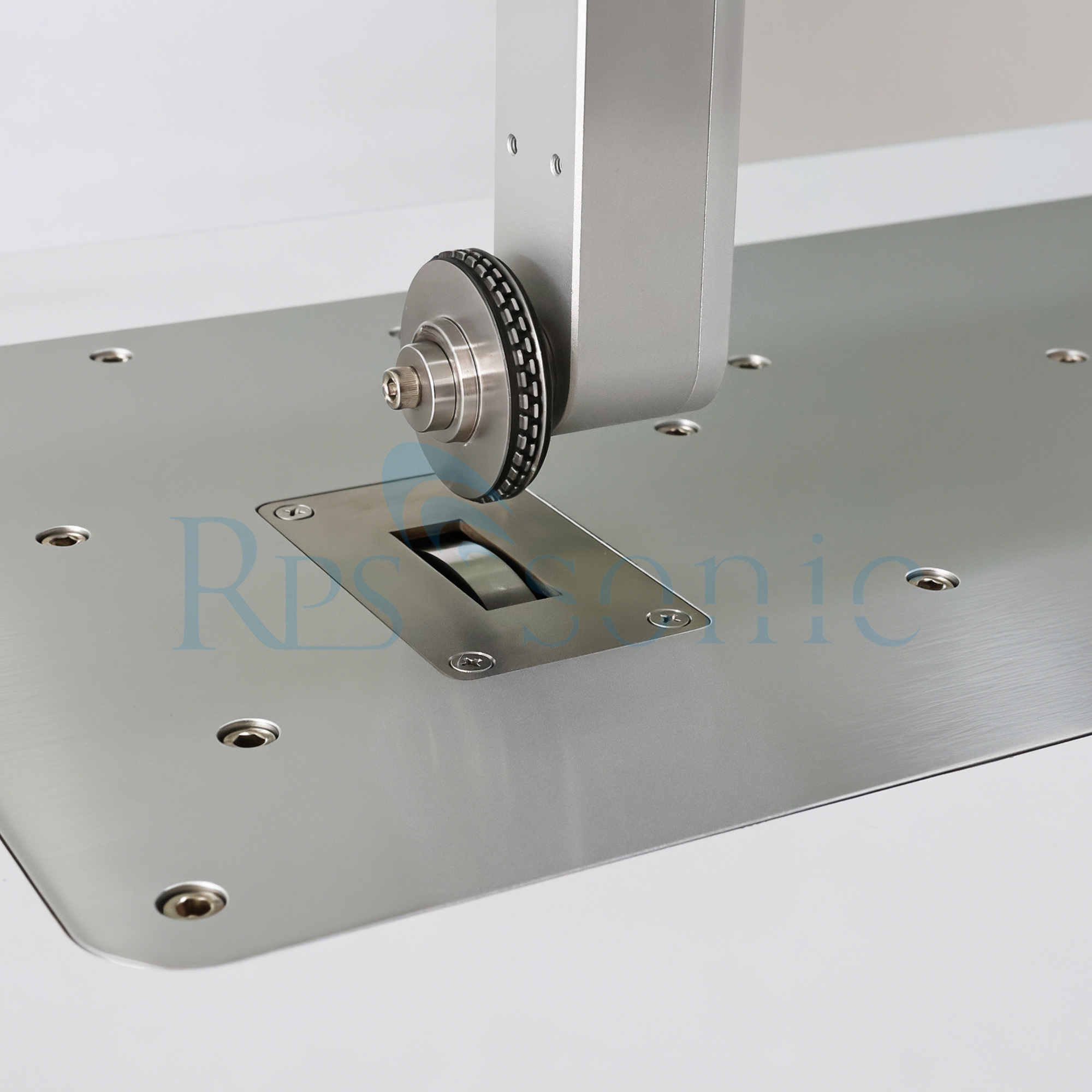

Integrované svařování a řezání: Řezání a těsnění lze dokončit současně v jednom procesu, výsledkem čehož jsou čisté hrany bez opotřebení, ideální pro zpracování přesných filtrů.

Použitelné materiály: Ve srovnání s jinými metodami svařování, jako je svařování horkými deskami, má ultrazvukové svařování specifické požadavky na materiály filtračních prvků: Výhodné materiály pro ultrazvukové svařování: Zvláště vhodné pro polypropylen (PP), polyester (PET), nylon (PA nebo Nylon)-34, polyethersulfon (PES) a netkané textilie.

Výzvy při svařování: Svařování materiálů, jako je polytetrafluorethylen (PTFE), polyvinylidenfluorid (PVDF) a perfluoralkoxylové pryskyřice (PFA), je náročné a může vyžadovat alternativy, jako je svařování horkými deskami nebo laserové svařování.

Hlavní aplikace:

Ultrazvukové svařování má širokou škálu aplikací, od základních vzduchových filtrů až po přesné lékařské přístroje:

Automobilová a průmyslová filtrace: Základní aplikací je bezlepkové těsnění koncovek a filtračních prvků ve vzduchových filtrech a používá se také v olejových filtrech, kabinových vzduchových filtrech atd.

Úprava vody: Běžně se používá k utěsnění koncových uzávěrů filtrů pitné vody a filtračních prvků čističky vody, aby se zajistila čistota vody a zabránilo se úniku.

Léčiva a zdravotnické prostředky: Používá se při výrobě přesných sterilních produktů, jako jsou jednorázové lékařské filtry, infuzní filtry a filtry na ušní maz pro sluchadla, které vyžadují přísné dodržování norem pro čisté prostory.

Čištění vzduchu: Používá se pro okrajové těsnění vzduchových filtračních vaků, spojování vícevrstvých filtračních médií, těsnění portů a výrobu HEPA filtračních prvků.

Svařovací zařízení a procesy

Pro dosažení vysoce kvalitního svařování je třeba věnovat pečlivou pozornost výběru zařízení a parametrům procesu:

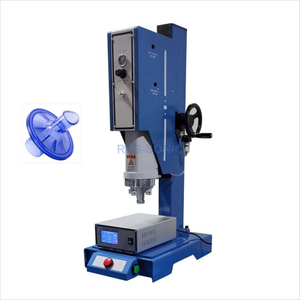

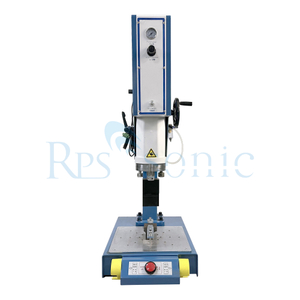

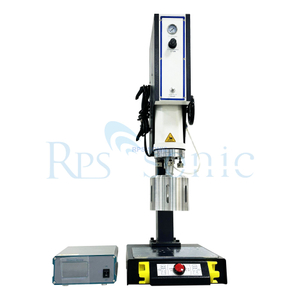

Základní komponenty zařízení: Kompletní ultrazvukový svařovací stroj obsahuje ultrazvukový generátor (přeměňující elektrickou energii na vysokofrekvenční signál), převodník (převádějící signál na mechanické vibrace), amplitudový modulátor (řídící amplitudu) a svařovací hlavu, která je přímo v kontaktu s produktem.

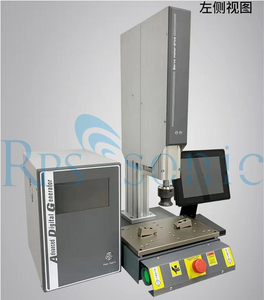

Integrace automatizace a přizpůsobený design: Moderní zařízení běžně používají PLC a dotykové obrazovky pro automatizované řízení, integraci robotických ramen, automatické podávání atd. a propojení se systémy MES pro sledovatelnost dat. Aby byl zajištěn rovnoměrný přenos energie, musí být svařovací hlava přizpůsobena specifické struktuře filtračního prvku.

Klíčové parametry procesu: Doba svařování, tlak, amplituda a doba výdrže/ochlazení musí být přesně nastaveny podle typu materiálu filtru. Pokročilé vybavení nyní obsahuje inteligentní monitorovací systémy, které mohou v reálném čase monitorovat energii svařování, tlak a další parametry, aby byla zajištěna konzistentnost.
