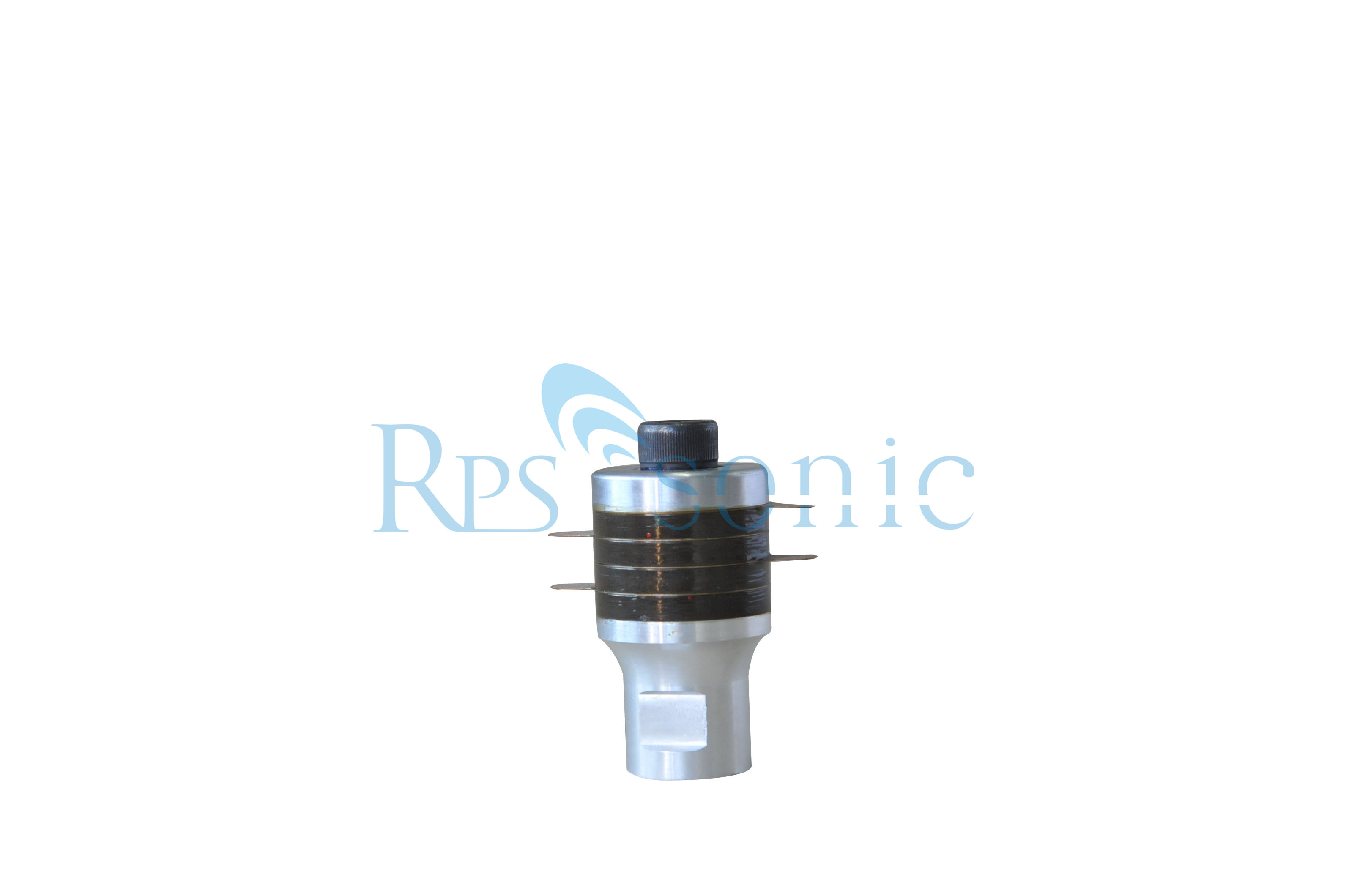

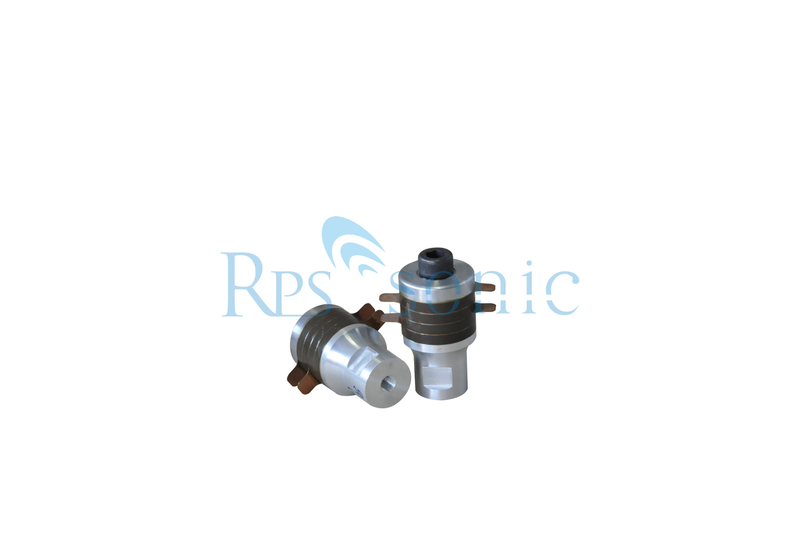

3535-4D
Rps-sonic
3535-4D
Az ultrahangos átalakítók piezoelektromos kerámiák, amelyek ultrahang frekvencián rezonálnak, és az anyag piezoelektromos hatása révén az elektromos jeleket mechanikai rezgéssé alakítják. Ha a jelátalakítót adóként használják, a gerjesztő forrásból kibocsátott elektromos rezgőjel változást idéz elő a jelátalakító elektromos energiatároló elemében az elektromos vagy mágneses térben, ami bizonyos erőfeszítéssel megváltoztatja a jelátalakító mechanikai rezgésrendszerét. Egy hajtóerő generálódik, amely rezgésbe hozza, és ezáltal a jelátalakító mechanikus rezgésrendszerével érintkező témát megmozdítja, és hanghullámokat sugároz a közegbe.
A jelátalakítóra vonatkozó követelmények az alkalmazástól függenek. Sok követelmény ütközik egymással, és különböző prioritásokat kap. Ennélfogva egyetlen iránymutatás sem ölelhet fel minden követelményt – azaz sok különböző mód létezik ugyanazon célok elérésére.
Analitikailag a jelátalakító teljesítményét csak általánosságban lehet megjósolni. Ennek az az oka, hogy a piezoelektromos kerámiák tulajdonságai gyakran nagymértékben függnek a működési feltételektől, beleértve a hőmérsékletet, az elektromos térerősséget, a statikus nyomó-előfeszítést, a dinamikus feszültséget, a terhelési ciklusok számát és az időt. Ezek a működési feltételek kölcsönhatásba léphetnek egymással, és ezeknek a feltételeknek a hatásai gyakran nemlineárisak. Ezenkívül a piezoelektromos kerámiák számos tulajdonsága ortotrop, és az egyes kerámiákonként és kerámiatételenként is változhat. Ezen túlmenően, a különböző alkatrészek interfészeiben (pl. meneteknél) előforduló kölcsönhatásokat nehéz lehet jellemezni, és a léghűtés konvektív hőátadási együtthatója csak hozzávetőlegesen becsülhető. Ezért a tervezési folyamat nagy része kísérleti tesztelést foglal magában.
A jelátalakító a nagyfrekvenciás elektromos energiát nagyfrekvenciás mechanikai rezgésekké alakítja át. És több piezoelektromos kerámia tárcsát tartalmaz, amelyek nyomás alatt vannak két fémtömb között. Az egyes lemezek között egy vékony fémlemez található, amely az elektródát alkotja. Amikor az elektródákon keresztül szinuszos elektromos jelet táplálunk a jelátalakítóba, a korongok kitágulnak és összehúzódnak, és axiális rezgéseket keltenek.
Az ultrahangos átalakító az a központi eszköz, amely az elektromos energiát mechanikai energiává alakítja (ultrahang), a piezoelektromos kerámia chip importált alkatrészeket fogad el, és erős és stabil kimenetet biztosít. Amerikai alumíniumötvözetből és titánötvözetből készül. A frekvencia 15 KHZ ~ 28 KHZ.
Cikkszám |
Kapacitás (pf) |
Hatalom (W) |
Ellenállási tartomány (Ω) |
Transzducer alakja |
Booster anyaga |
||
Sárga |
Szürke |
Fekete |
|||||
3035-4D |
6600-7400 |
/ |
9200-10200 |
800 |
<35 |
Fordított szarv |
Acél |
3035-4Z |
5500-6200 |
/ |
/ |
700 |
<40 |
Írja be az oszlopot |
Acél |
5500-6200 |
/ | / | 500 |
Írja be az oszlopot |
Acél |
||
3535-4D |
6600-7400 |
/ | 9000-10000 |
800 |
Fordított szarv |
||
Nagy hatásfok: magas mechanikai minőségi tényezők és az elektroakusztikus átalakítás nagy hatékonysága a rezonanciafrekvenciás pontokon.
Nagy amplitúdó: a számítógépre optimalizált kialakítás szerkezete, a vibráció és a sebesség aránya magas, az elülső borítólemez amplitúdója pedig nagy.
Nagy teljesítmény: az előfeszített csavar hatására a piezoelektromos kerámia energiája a legnagyobb mértékben érvényesül.
Jó hőállóság: kis rezonanciaimpedancia, kis fűtőérték, széles használati hőmérséklet-tartomány. Nagy megbízhatóság és hosszú élettartam.
▏ Egy év garancia a jelátalakítóra.
▏ Bármikor fordulhat hozzánk műszaki kérdéssel.
▏ OEM szolgáltatást nyújtunk tengerentúli ügyfelek számára, és megőrizzük ügyfeleink bizalmas kezelését is.
▏ Szállítás FED-EX/DHL által
