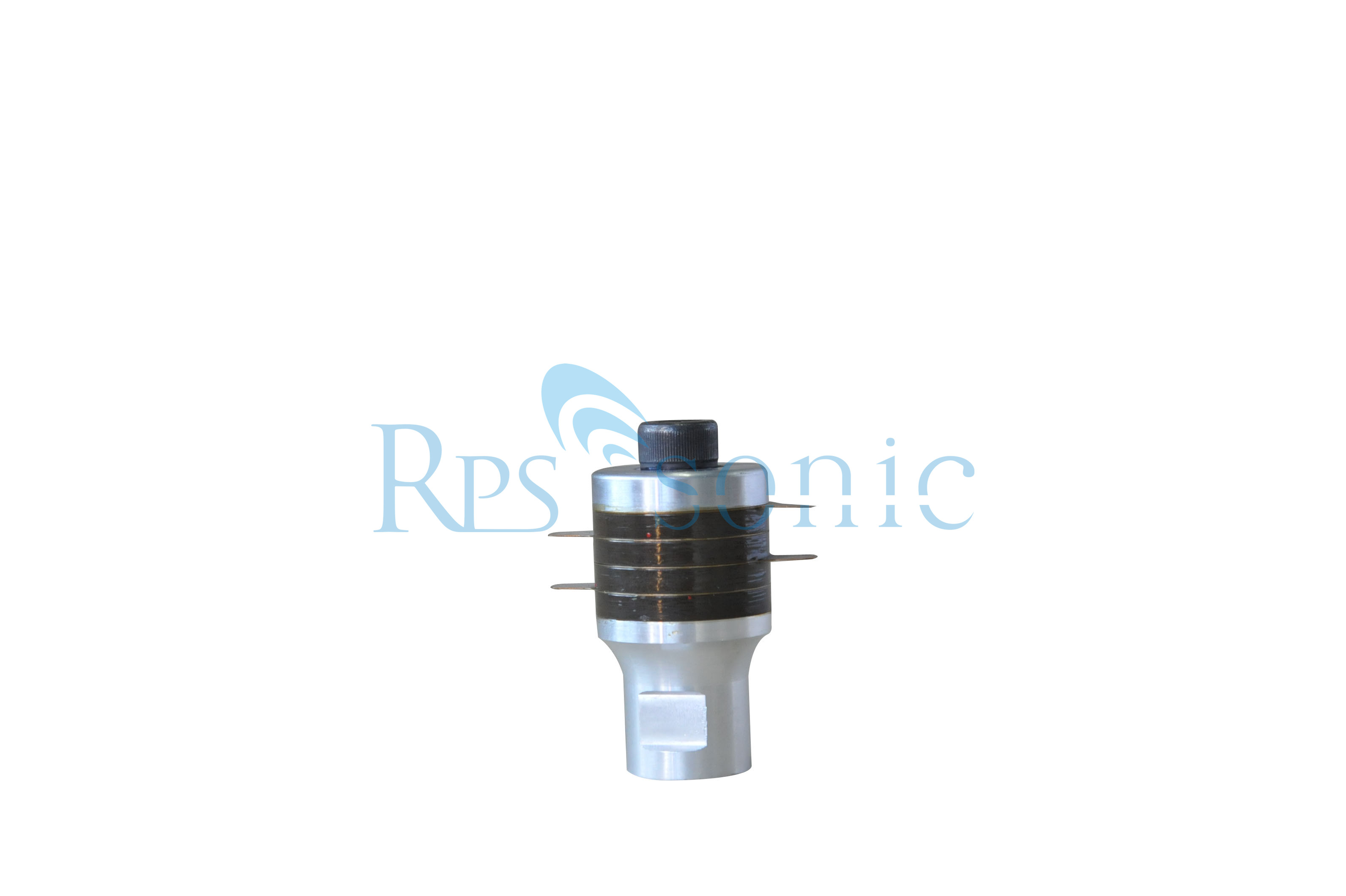

Ultrazvukový svařovací měnič 800W s obráceným klaksonem

Ultrazvukový převodník pro svařování, vrtání a leštění Vysoce výkonná ultrazvuková vrtačka, svařovací stroj, vibrátor leštícího stroje mají malé ztráty stroje, vysokou účinnost přenosu elektřiny a zvuku, velké křídlo a méně tepla.
Frekvence:
Výkon:
Kapacita:
Dostupnost:
Množství:

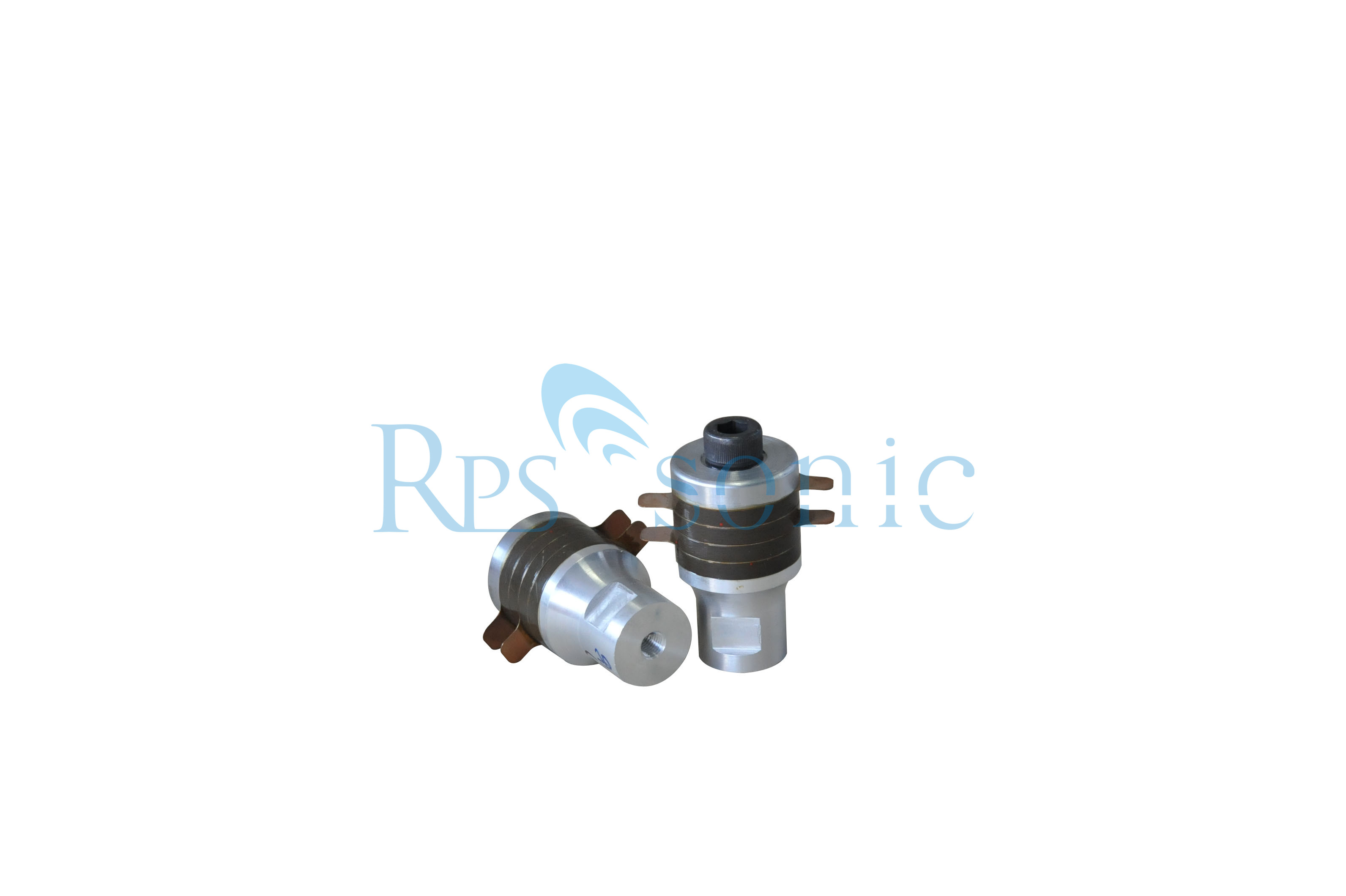

Ultrazvukový svařovací měnič 800W s obráceným klaksonem
Ultrazvukový svařovací měnič 800W s obráceným klaksonem
  • 3535-4D

  • Rps-sonic

  • 3535-4D

  Ultrazvukový svařovací měnič 800W s obráceným klaksonem



Co je ultrazvukový měnič?

    Ultrazvukové měniče jsou piezoelektrické keramiky, které rezonují na ultrazvukových frekvencích a převádějí elektrické signály na mechanické vibrace piezoelektrickým  efektem materiálu. Když je převodník použit jako vysílač, elektrický oscilační signál vysílaný ze zdroje buzení způsobí změnu elektrického nebo magnetického pole v prvku pro akumulaci elektrické energie převodníku, což určitým úsilím změní systém mechanických vibrací převodníku. Je generována hnací síla, která způsobuje jeho vibrace, čímž pohání médium v ​​kontaktu s mechanickým vibračním systémem převodníku, aby vibrovalo a vyzařovalo zvukové vlny do média.

    Požadavky na převodník budou záviset na aplikaci. Mnoho požadavků bude ve vzájemném rozporu a budou mít různé priority. Žádný jediný soubor pokynů tedy nemůže obsáhnout všechny požadavky – tj. existuje mnoho různých způsobů, jak dosáhnout stejných cílů.

    Analyticky lze výkon převodníku předpovídat pouze obecně. Je to proto, že vlastnosti piezoelektrické keramiky jsou často velmi závislé na provozních podmínkách včetně teploty, intenzity elektrického pole, statického tlakového předpětí, dynamického napětí, počtu zatěžovacích cyklů a času. Tyto provozní podmínky se mohou vzájemně ovlivňovat a účinky těchto podmínek jsou často nelineární. Také mnoho vlastností piezoelektrické keramiky je ortotropních a může se lišit mezi jednotlivými keramikami a také mezi jednotlivými šaržemi keramiky. Dále může být obtížné charakterizovat interakce na různých rozhraních komponent (např. na závitech) a koeficient přenosu tepla konvekcí pro chlazení vzduchem lze pouze přibližně odhadnout. Velká část procesu návrhu tedy zahrnuje experimentální testování.

    Převodník převádí vysokofrekvenční elektrickou energii na vysokofrekvenční mechanické vibrace. A obsahuje několik piezoelektrických keramických disků vložených pod tlakem mezi dva kovové bloky. Mezi každým kotoučem je tenká kovová deska, která tvoří elektrodu. Když je sinusový elektrický signál přiváděn do měniče přes elektrody, kotouče se roztahují a smršťují a vytvářejí axiální vibrace.


QQ číslo 20 19091809005 4


    Ultrazvukový měnič je základním zařízením, které převádí elektrickou energii na mechanickou energii (ultrazvuk), piezoelektrický keramický čip přijímá importované díly a může poskytnout silný a stabilní výstup. Je vyroben z americké slitiny hliníku a slitiny titanu. Frekvence je 15 KHZ ~ 28 KHZ.







Parametr


Položka č.

Kapacita (pf)

Moc

(W)

Rozsah odporu (Ω)

Tvar převodníku

Materiál posilovače


Žluť

Šedá

Černý





3035-4D

6600-7400

/

9200-10200

800

<35

Obrácený roh

Ocel

3035-4Z

5500-6200

/

/

700

<40

Typový sloupec

Ocel

5500-6200

/ /

500


Typový sloupec

Ocel

3535-4D

6600-7400

/

9000-10000

800


Obrácený roh




Výhoda


  • Vysoká účinnost: vysoké faktory mechanické kvality a vysoká účinnost elektroakustické konverze v rezonančních frekvenčních bodech.

  • Velká amplituda: struktura počítačem optimalizovaného designu, poměr vibrací a rychlosti je vysoký a amplituda přední krycí desky je velká.

  • Velký výkon: působením předpjatého šroubu se v maximální míře vyvine energie piezoelektrické keramiky.

  • Dobrá tepelná odolnost: malá rezonanční impedance, malá výhřevnost, široký rozsah teplot použití. Vysoká spolehlivost a dlouhá životnost.




Servis a zásilka

▏ Záruka jeden rok na převodník.

▏Pro technický dotaz nás můžete kdykoli kontaktovat.

▏Dodáváme služby OEM pro zámořské zákazníky a také zachováme důvěrnost pro naše zákazníky.

▏Zásilka FED-EX/DHL

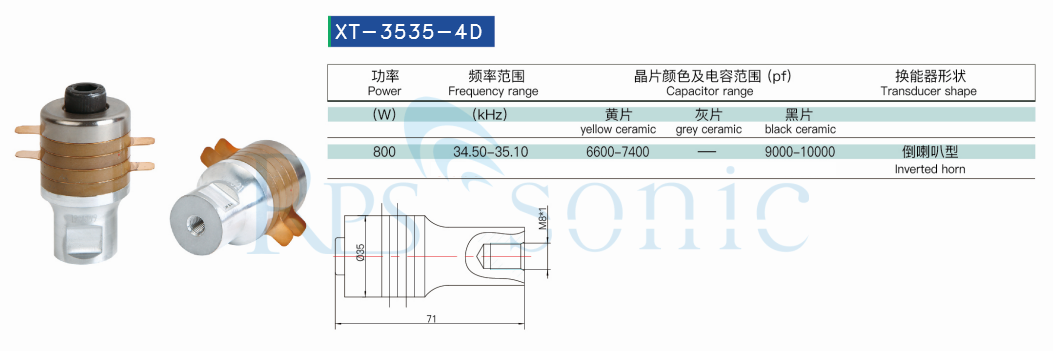

Z29







Obrácená trubka typu  BRANSON TYPE  (Větší amplituda a větší výstupní výkon, vysoká intenzita zvuku a aplikace s vysokou hustotou výkonu)

Položka č.

Připojovací šroub (velikost)

Průměr keramiky (mm)

Množství keramiky (pc)

Rezonanční frekvence (khz)

Odpor (Ω)

Kapacita

Příkon (W)

Max. Amplituda (um)







Žluť

Šedá

Černý



7015-4D

M20 x 1,5

70

4

15

15

12500-14000

/

17000-19000

2600

11

6015-4D

M18 x 1,5

60

4

15

15

9000-10000

10 000-11 000

/

2200

11

6015-6D

1/2-20UNF

60

6

15

15

19000-20500

/

23 000-25 000

2600

11

5015-6D

1/2-20UNF

50

6

15

15

17000-19000

/

23 000-25 000

2000

11

5020-4DS

1/2-20UNF

50

4

20

15

11000-12000

12000-13500

/

1300

8

5020-4D

1/2-20UNF

50

4

20

15

11000-12000

12000-13500

14500-16000

1500

8

5020-6D

1/2-20UNF

50

6

20

15

19000-21000

/

22500-25000

2000

10

4020-6D

1/2-20UNF

40

6

20

15

13500-15000

/

/

1500

10

4020-4D

1/2-20UNF

40

4

20

15

8500-9300/9500-10500

10 000-11 000

10500-11500

900

8

3020-6D

3/8-24UNF

30

6

20

15

8000-9000

/

/

600

9

3030-4D

M8 nebo M8 X 1

30

4

30

20

/

6200-6900

/

800

5

3535-2D

M8 x 1

35

2

35

25

/

/

4500-5000

600

9

3535-4D

M8 x 1

35

4

35

20

6600-7400

/

9000-10000

1000

4

3035-4D

1/2-20UNF

30

4

35

20

5500-6200

/

9200-10200

800

4

2535-4D

M8

25

4

35

25

3900-4300

/

/

500

4

3040-2D

M8

30

2

40

30

/

3400-3800

/

500

2

2540-4D

M8

25

4

40

30

4500-5300

/

/

500

3

2040-2D

M8

20

2

40

40

1100-1300

1150-1350

/

300

2


1. Jaká je záruka na váš generátor

Naše záruka je jeden rok, ale i po záruce vám můžeme dodat komponenty zdarma.


 2. Jaký frekvenční generátor dodáváte?

Můžeme dodat generátor od 15Khz do 70Khz v závislosti na vašich požadavcích nebo aplikaci.


 3. Jaká je životnost vašeho generátoru?

Při správném pracovním prostředí může náš generátor pracovat 8 ~ 10 let


 4. Vyvážejí se vaše produkty dříve?

Ano, náš generátor se po mnoho let vyváží do USA, Jižní Ameriky, EVROPY, Středního východu a Ruska.


 5. Dodáváte práci OEM?

Ano, vítáme žádost o spolupráci OEM, vyrábíme OEM pro USA a německého zákazníka po mnoho let, také doufáme, že získáme více objednávek OEM pro rozšíření našeho podnikání.


 6. Jak přizpůsobit generátor?

Můžete si koupit pouze desku plošných spojů a výstupní krabici si přizpůsobíte na svém místě.


 7. Můžete generátor připojit k PC, PLC nebo internetu.

Ano, máme generátor různých verzí, lze se připojit k PC. PLC, i internet. Také cena jiná.


 8. Co můžeme získat, když se snímač/zařízení rozbije během záruky?

Všechny naše převodníky a generátory byly testovány nejméně 48 hodin před odesláním, takže máme důvěru v naše zařízení. Samozřejmě vám zašleme nový převodník/zařízení, pokud se porouchá v záruce. Zároveň musíme najít problém, proč to tak rychle prasklo.
