5025-2Z
Rps-sonic

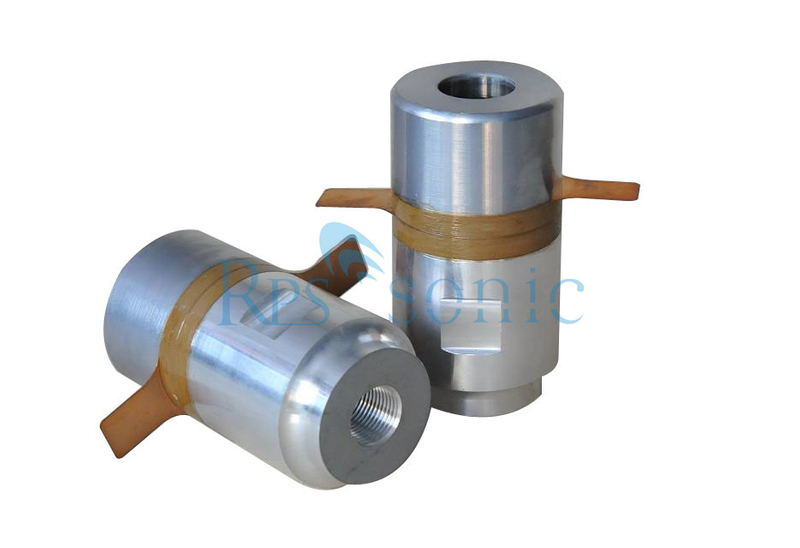

5025-2Z
Les transducteurs ultrasoniques sont des céramiques piézoélectriques qui résonnent aux fréquences ultrasoniques et convertissent les signaux électriques en vibrations mécaniques par l' effet piézoélectrique du matériau. Lorsque le transducteur est utilisé comme émetteur, le signal oscillant électrique envoyé par la source d'excitation provoquera une modification du champ électrique ou magnétique dans l'élément de stockage d'énergie électrique du transducteur, ce qui modifiera le système de vibration mécanique du transducteur grâce à un certain effort. Une force motrice est générée pour le faire vibrer, propulsant ainsi le milieu en contact avec le système de vibration mécanique du transducteur pour vibrer et rayonner des ondes sonores dans le milieu.
Les exigences en matière de transducteur dépendront de l’application. De nombreuses exigences entreront en conflit les unes avec les autres et se verront attribuer des priorités différentes. Par conséquent, aucun ensemble de lignes directrices ne peut à lui seul englober toutes les exigences – c'est-à-dire qu'il existe de nombreuses façons différentes d'atteindre les mêmes objectifs.
D'un point de vue analytique, les performances du transducteur ne peuvent être prédites que de manière générale. En effet, les propriétés des céramiques piézoélectriques dépendent souvent fortement des conditions de fonctionnement, notamment de la température, de l'intensité du champ électrique, de la précontrainte de compression statique, de la contrainte dynamique, du nombre de cycles de charge et du temps. Ces conditions opératoires peuvent interagir les unes avec les autres et les effets de ces conditions sont souvent non linéaires. En outre, de nombreuses propriétés des céramiques piézoélectriques sont orthotropes et peuvent varier entre les céramiques individuelles ainsi qu'entre les lots de céramiques. De plus, les interactions au niveau des différentes interfaces des composants (par exemple au niveau des filetages) peuvent être difficiles à caractériser et le coefficient de transfert de chaleur par convection pour le refroidissement par air ne peut être estimé qu'approximativement. Par conséquent, une grande partie du processus de conception implique des tests expérimentaux.
Le transducteur ultrasonique est le dispositif principal qui convertit l'énergie électrique en énergie mécanique (ultrasons), la puce en céramique piézoélectrique adopte des pièces importées et peut donner une sortie forte et stable. Il est fabriqué à partir d’un alliage d’aluminium américain et d’un alliage de titane. La fréquence est de 15 KHZ ~ 28 KHZ.

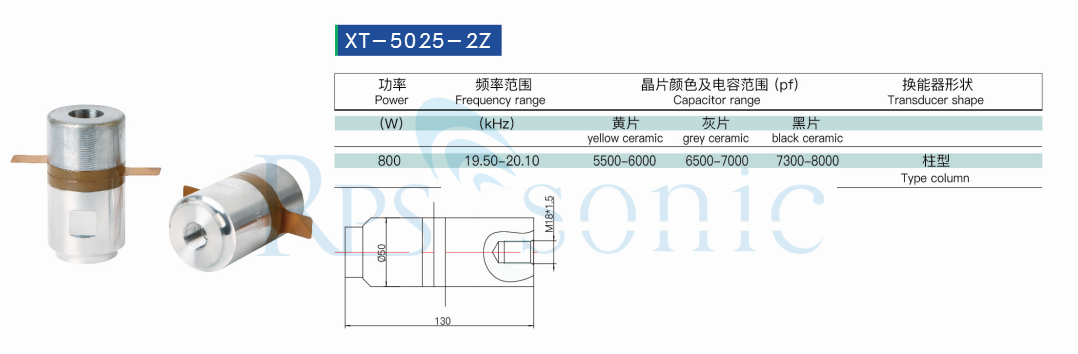

Paramètre
Numéro d'article. |
Capacité (pf) |
Pouvoir (W) |
Forme du transducteur |
Matériau du booster |
||
Jaune |
Gris |
Noir |
||||
5025-2Z |
5500-6000 |
6500-7000 |
7300-8000 |
800 |
Colonne de type |
Acier |
Haute efficacité : facteurs de qualité mécanique élevés et haute efficacité de conversion électroacoustique aux points de fréquence de résonance.
Grande amplitude : la structure de la conception optimisée par ordinateur, le rapport vibration/vitesse est élevé et l'amplitude de la plaque de couverture avant est grande.
Grande puissance : sous l'action de la vis précontrainte, l'énergie de la céramique piézoélectrique s'exerce au maximum.
Bonne résistance à la chaleur : petite impédance de résonance, faible pouvoir calorifique, large plage de température d'utilisation. Haute fiabilité et longue durée de vie.
▏Garantie un an pour le transducteur.
▏Vous pouvez nous contacter pour une demande technique à tout moment.
▏Nous fournissons un service OEM pour les clients d’outre-mer et conserverons également la confidentialité pour nos clients.
▏Expédition par FED-EX/DHL
