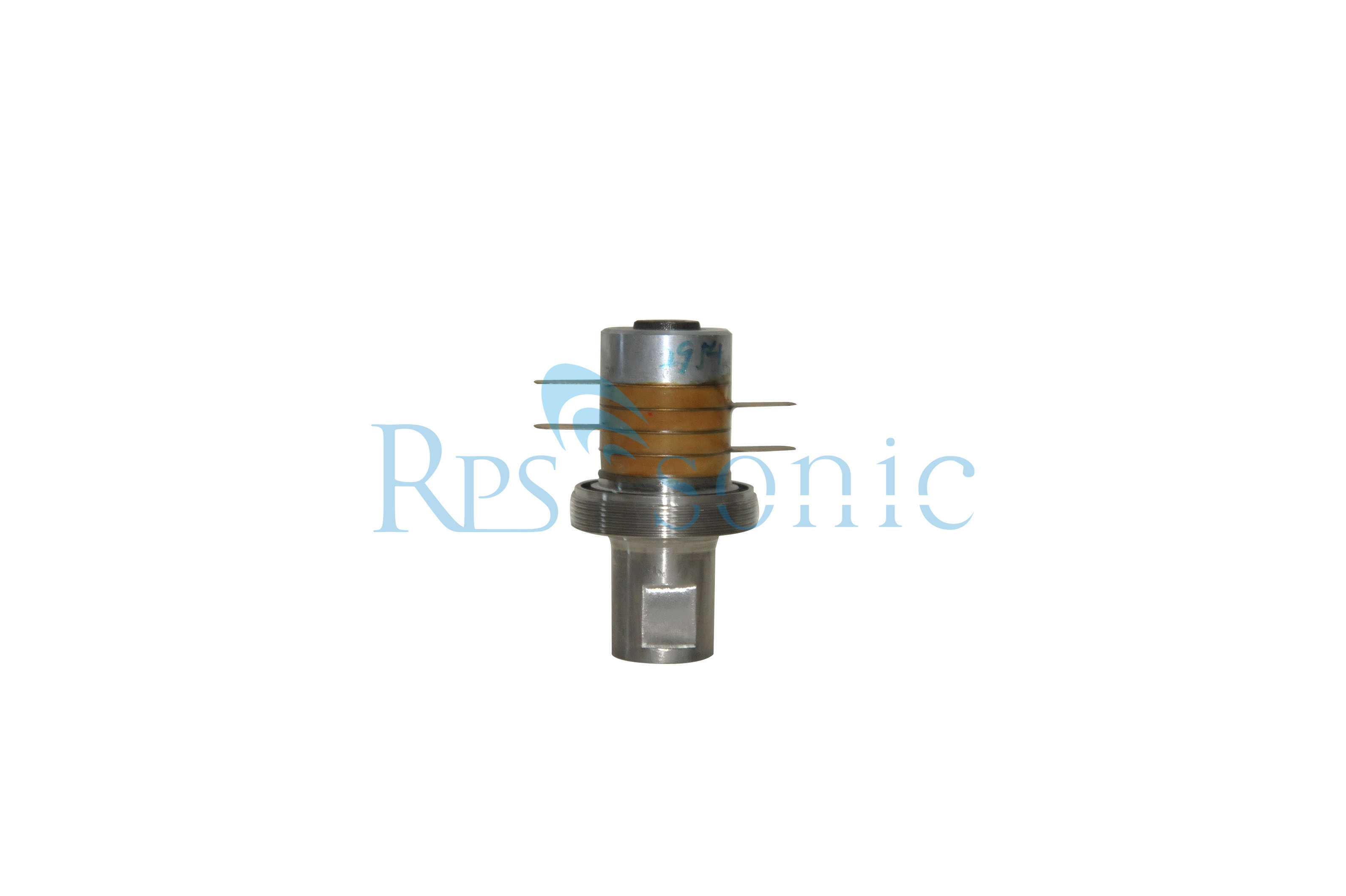

35-kHz-Hochfrequenz-Ultraschallwandler zum Ultraschallschweißen

Ultraschallwandler zum Schweißen, Bohren und Polieren Hochleistungs-Ultraschallbohrmaschinen, Schweißmaschinen und Poliermaschinenvibratoren zeichnen sich durch geringe Maschinenverluste, hocheffiziente Strom- und Schallübertragung, große Flügel und weniger Wärme aus.
Häufigkeit:
Leistung:
Kapazität:
Verfügbarkeit:
Menge:
35-kHz-Hochfrequenz-Ultraschallwandler zum Ultraschallschweißen
35-kHz-Hochfrequenz-Ultraschallwandler zum Ultraschallschweißen
  • 2535-4D

  • Rps-Sonic

  • 2535-4D

 35-kHz-Ultraschallschweißwandler für Ultraschall-Rotationsschweißen



Was ist ein Ultraschallwandler?

Ultraschallwandler sind piezoelektrische Keramiken, die bei Ultraschallfrequenzen schwingen und durch den  piezoelektrischen Effekt des Materials elektrische Signale in mechanische Schwingungen umwandeln. Wenn der Wandler als Sender verwendet wird, führt das von der Anregungsquelle gesendete elektrische Schwingungssignal zu einer Änderung des elektrischen oder magnetischen Feldes im Speicherelement für elektrische Energie des Wandlers, wodurch sich durch einige Anstrengung das mechanische Schwingungssystem des Wandlers ändert. Es wird eine Antriebskraft erzeugt, die es zum Vibrieren bringt und dadurch das Medium in Kontakt mit dem mechanischen Vibrationssystem des Wandlers treibt, so dass es vibriert und Schallwellen in das Medium abstrahlt.


• Konverter: wandelt das elektrische Signal in eine mechanische Vibration um.
• Booster: verändert die Amplitude der Vibration. Es wird auch in Standardsystemen zum Spannen des Stapels in der Presse verwendet.
• Sonotrode: übt die mechanische Vibration auf die zu verschweißenden Teile aus.



QQ图片20 19091809005 4

Der Ultraschallwandler ist das Kerngerät, das elektrische Energie in mechanische Energie (Ultraschall) umwandelt. Der piezoelektrische Keramikchip übernimmt importierte Teile und kann eine starke und stabile Ausgabe liefern. Es besteht aus einer amerikanischen Aluminiumlegierung und einer Titanlegierung. Die Frequenz beträgt 15 kHz bis 28 kHz.


YP-2535-4D 2





Parameter

Artikel-Nr.

Kapazität (pf)

Leistung (W)

Wandlerform


Gelb

Grau

Schwarz



2535-2Z

1900-2050

2100-2600

/

300

Flanschtyp

2535-4D

3500-4600

/

/

500

Ausführung mit Schraubflansch

/

6500-7500

/

500

Typ mit umgekehrtem Flansch


Z27


Z28


Der umgedrehte Trompetentyp  BRANSON TYPE  (Größere Amplitude und größere Ausgangsleistung, Anwendung mit hoher Schallintensität und hoher Leistungsdichte)

Artikel-Nr.

Verbindungsschraube (Größe)

Keramikdurchmesser (mm)

Menge an Keramik (Stück)

Resonanzfrequenz (khz)

Widerstand (Ω)

Kapazität

Eingangsleistung (W)

Max. Amplitude (um)







Gelb

Grau

Schwarz



7015-4D

M20 x 1,5

70

4

15

15

12500-14000

/

17000-19000

2600

11

6015-4D

M18 x 1,5

60

4

15

15

9000-10000

10000-11000

/

2200

11

6015-6D

1/2-20UNF

60

6

15

15

19000-20500

/

23000-25000

2600

11

5015-6D

1/2-20UNF

50

6

15

15

17000-19000

/

23000-25000

2000

11

5020-4DS

1/2-20UNF

50

4

20

15

11000-12000

12000-13500

/

1300

8

5020-4D

1/2-20UNF

50

4

20

15

11000-12000

12000-13500

14500-16000

1500

8

5020-6D

1/2-20UNF

50

6

20

15

19000-21000

/

22500-25000

2000

10

4020-6D

1/2-20UNF

40

6

20

15

13500-15000

/

/

1500

10

4020-4D

1/2-20UNF

40

4

20

15

8500-9300/9500-10500

10000-11000

10500-11500

900

8

3020-6D

3/8-24UNF

30

6

20

15

8000-9000

/

/

600

9

3030-4D

M8 oder M8 X 1

30

4

30

20

/

6200-6900

/

800

5

3535-2D

M8 x 1

35

2

35

25

/

/

4500-5000

600

9

3535-4D

M8 x 1

35

4

35

20

6600-7400

/

9000-10000

1000

4

3035-4D

1/2-20UNF

30

4

35

20

5500-6200

/

9200-10200

800

4

2535-4D

M8

25

4

35

25

3900-4300

/

/

500

4

3040-2D

M8

30

2

40

30

/

3400-3800

/

500

2

2540-4D

M8

25

4

40

30

4500-5300

/

/

500

3

2040-2D

M8

20

2

40

40

1100-1300

1150-1350

/

300

2


1. Welche Garantie gilt für Ihren Generator?

Unsere Garantie beträgt ein Jahr, aber wir können Ihnen auch außerhalb der Garantie Komponenten kostenlos liefern.


 2. Welchen Frequenzgenerator liefern Sie?

Abhängig von Ihren Anforderungen oder Ihrer Anwendung können wir Generatoren von 15 kHz bis 70 kHz liefern.


 3. Wie lang ist die Nutzungsdauer Ihres Generators?

Unter der richtigen Arbeitsumgebung kann unser Generator 8 bis 10 Jahre lang arbeiten


 4. Wurden Ihre Produkte bereits exportiert?

Ja, unser Generator wurde viele Jahre lang in die USA, Südamerika, Europa, den Nahen Osten und Russland exportiert.


 5. Bieten Sie OEM-Arbeiten an?

Ja, Sie können gerne um OEM-Zusammenarbeit bitten. Wir produzieren seit vielen Jahren für Kunden in den USA und für Deutschland und hoffen auch, mehr OEM-Aufträge zu erhalten, um unser Geschäft zu vergrößern.


 6. Wie kann ich den Generator anpassen?

Sie können nur die Leiterplatte kaufen und die Ausgangsbox bei Ihnen vor Ort individuell anpassen.


 7. Kann der Generator an einen PC, eine SPS oder das Internet angeschlossen werden?

Ja, wir haben verschiedene Versionen des Generators, er kann an den PC angeschlossen werden. SPS, sogar Internet. Auch der Preis ist unterschiedlich.


 8. Was können wir bekommen, wenn der Wandler/das Gerät während der Garantiezeit kaputt geht?

Alle unsere Wandler und Generatoren wurden mindestens 48 Stunden vor dem Versand getestet, sodass wir Vertrauen in unsere Ausrüstung haben. Selbstverständlich senden wir Ihnen im Rahmen der Garantie einen neuen Wandler/ein neues Gerät zu, wenn dieser defekt ist. Gleichzeitig müssen wir das Problem finden, warum es so schnell kaputt gegangen ist.
