Badania nad technologią automatycznego sterowania urządzeniami do spawania ultradźwiękowego
Zgrzewanie ultradźwiękowe, ze swoimi zaletami takimi jak duża prędkość spawania, wysoka wytrzymałość, czystość, przyjazność dla środowiska i brak potrzeby stosowania materiałów pomocniczych, jest szeroko stosowane w dziedzinach produkcji przemysłowej, takich jak części z tworzyw sztucznych, elektronika, części samochodowe, produkty włókninowe i nowe materiały energetyczne. Wraz z szybkim rozwojem inteligentnej i elastycznej produkcji, tradycyjny sprzęt do spawania ultradźwiękowego, polegający na ręcznej regulacji i sterowaniu w otwartej pętli, nie jest już w stanie spełniać współczesnych wymagań produkcyjnych w zakresie wysokiej precyzji, wysokiej spójności i wysokiej stabilności. Artykuł ten koncentruje się na technologii sterowania automatyzacją sprzętu do spawania ultradźwiękowego, omawiając skład systemu, kluczowe strategie sterowania, inteligentne ulepszenia i zastosowania inżynieryjne, dostarczając referencji technicznych w celu poprawy jakości spawania, zwiększenia wydajności produkcji i poprawy automatyzacji sprzętu.
1 Wprowadzenie
Spawanie ultradźwiękowe to technologia spawania w stanie stałym, która wykorzystuje energię wibracji o wysokiej częstotliwości do spowodowania stopienia łańcucha molekularnego na powierzchni styku materiału. Na masowych zautomatyzowanych liniach produkcyjnych nawet niewielkie wahania parametrów, takich jak ciśnienie zgrzewania, częstotliwość wibracji, moc wyjściowa, głębokość spawania i czas przetrzymywania, bezpośrednio wpływają na wytrzymałość spoiny, wygląd i plastyczność produktu. Wprowadzenie technologii automatycznego sterowania umożliwia precyzyjną regulację parametrów, monitorowanie procesu w czasie rzeczywistym, automatyczne alarmy o usterkach i pełną identyfikowalność danych, co jest kluczem do transformacji spawania ultradźwiękowego z „ręcznego, opartego na doświadczeniu” na „inteligentny, stabilny” proces.
2. Ogólny skład zautomatyzowanego systemu kontroli spawania ultradźwiękowego
Nowoczesne zautomatyzowane systemy zgrzewania ultradźwiękowego zazwyczaj składają się z następujących elementów pracujących w zamkniętej pętli:
Główna jednostka sterująca: oparta na procesorze DSP, MCU lub PLC, odpowiedzialna za logikę taktowania, obliczanie parametrów i planowanie globalne.
Moduł generatora ultradźwiękowego: umożliwia automatyczne śledzenie częstotliwości, precyzyjną moc wyjściową i stabilną regulację amplitudy.
Mechanizm napędowy uruchamiający: Przede wszystkim siłownik elektryczny/cylinder precyzyjny, zapewniający wysoce precyzyjną kontrolę ciśnienia, prędkości i przemieszczenia.
Jednostka wykrywająca i wykrywająca: Zawiera czujniki ciśnienia, czujniki przemieszczenia, czujniki temperatury oraz moduły pomiaru prądu i napięcia.
Moduł interakcji człowiek-maszyna i komunikacji: obsługuje ustawianie parametrów, wyświetlanie krzywych, przechowywanie danych i łączenie linii produkcyjnych.

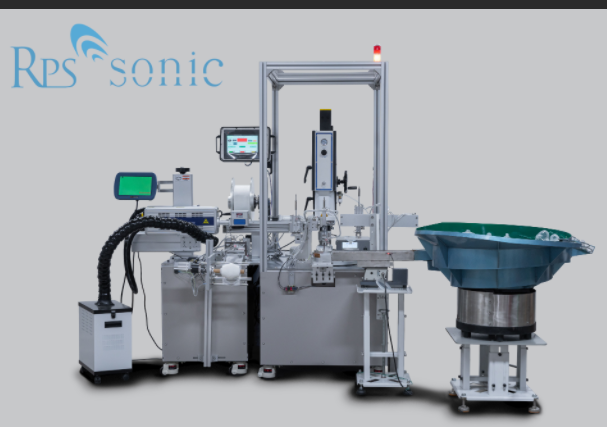

Zewnętrzny interfejs łączący: Może współpracować z ramionami robotów, przenośnikami taśmowymi i osprzętem narzędziowym, aby uzyskać w pełni zautomatyzowane operacje załadunku/rozładunku i linii montażowej.
3. Podstawowa technologia automatycznego sterowania
3.1 Automatyczna kontrola śledzenia częstotliwości
Gdy zmienia się obciążenie i temperatura, punkt rezonansowy przetwornika ultradźwiękowego jest podatny na przesunięcie, co prowadzi do zmniejszenia mocy i poważnego przegrzania.
Zautomatyzowany system sterowania automatycznie blokuje optymalną częstotliwość rezonansową poprzez wykrywanie impedancji w czasie rzeczywistym i dynamiczne przemiatanie częstotliwości, zapewniając, że efektywność konwersji energii elektroakustycznej jest zawsze na najwyższym poziomie, poprawiając stabilność spawania i zmniejszając zużycie sprzętu.
3.2 Wielomodowy proces spawania w pętli zamkniętej
Aby dostosować się do różnych materiałów i konstrukcji, system obsługuje wiele zautomatyzowanych trybów spawania:
Tryb czasowy: Precyzyjnie kontroluje czas spawania zgodnie z ustawionym czasem.
Tryb energetyczny: docelowy dla całkowitej energii wyjściowej, zapewniający wysoką spójność energii dla każdej spoiny.
Tryb przemieszczenia: Kontroluje głębokość spoiny za pomocą precyzyjnego czujnika przemieszczenia, odpowiedniego dla precyzyjnych części z tworzyw sztucznych.
Tryb koordynacji ciśnienia i przemieszczenia: Ciśnienie serwa i przemieszczenie są powiązane w czasie rzeczywistym, aby uniknąć uszkodzeń spowodowanych ciśnieniem i niekompletnych spoin.
System sterowania zbiera dane w czasie rzeczywistym i automatycznie koryguje odchylenia, osiągając automatyczne zakończenie już po jednym zamocowaniu.
3.3 Precyzyjne sterowanie ciśnieniem serwa i prędkością
Tradycyjne spawanie pneumatyczne charakteryzuje się dużymi wahaniami ciśnienia. Nowoczesny, wysokiej klasy sprzęt zazwyczaj wykorzystuje serwonapęd + kontrolę ciśnienia w pętli zamkniętej:
Wyższa dokładność kontroli ciśnienia i szybsza reakcja; Regulowana prędkość podnoszenia i opuszczania oraz stopniowe uwalnianie ciśnienia; Skutecznie rozwiązuje problemy takie jak pękanie kruchych części, deformacja oprogramowania i nierówne spoiny.
3.4 Monitorowanie online i automatyczna ochrona przed anomaliami
System sterowania umożliwia monitorowanie w czasie rzeczywistym całego procesu:
Automatyczna ochrona przed przetężeniem, przegrzaniem i przeciążeniem;
Automatyczne wyłączanie w przypadku nieprawidłowej częstotliwości, nieprawidłowej amplitudy i nadmiernego przemieszczenia;
Alarm w czasie rzeczywistym w przypadku nieprawidłowego spawania i podpowiada przyczynę usterki, redukując błąd ludzki.
3.5 Zintegrowane sterowanie zautomatyzowanymi liniami produkcyjnymi
Sprzęt obsługuje standardowe protokoły komunikacyjne (takie jak Modbus, Profinet, EtherCAT itp.), umożliwiając:
Automatyczne podawanie, automatyczne pozycjonowanie, automatyczne spawanie i automatyczny rozładunek;
Bezproblemowa integracja z robotami, liniami produkcyjnymi i systemami pozycjonowania wizyjnego;
Połączenie wielu urządzeń w sieć w celu ujednoliconego planowania i scentralizowanego zarządzania.
4 Ulepszenia wydajności dzięki automatycznemu sterowaniu
Znacząco poprawiona konsystencja spawania; Parametry są precyzyjnie wykonywane przez system, co skutkuje dużą stabilnością partii i znaczną redukcją współczynnika defektów.
Znacząco poprawiona wydajność produkcji; Nie ma potrzeby powtarzania ręcznych regulacji; może działać nieprzerwanie i automatycznie 24 godziny na dobę, redukując przestoje na debugowanie.
Uproszczona obsługa i zmniejszona zależność od umiejętności; Operatorzy muszą jedynie wywołać program, a sprzęt automatycznie zakończy proces spawania, redukując błędy doświadczenia.
**Identyfikowalność jakości:** Automatycznie rejestruje czas spawania, energię, przemieszczenie, moc i inne dane, spełniając wymagania dotyczące identyfikowalności jakości w branżach takich jak motoryzacja i elektronika.
**Szersze zastosowanie:** Elastyczne dostosowanie do różnych produktów i materiałów, umożliwiające szybką zmianę i spełnienie potrzeb zautomatyzowanej produkcji wielu odmian i małych partii.
5. Perspektywy zastosowań i trendy rozwojowe:** Wraz z szybkim rozwojem branż takich jak nowa energia, materiały medyczne, lekka motoryzacja i elektronika użytkowa, sterowanie automatyzacją spawania ultradźwiękowego rozwija się w kierunku większej precyzji, wyższej integracji i większej inteligencji:
Cyfrowy bliźniak i symulacja: symuluje proces spawania z wyprzedzeniem w celu optymalizacji parametrów;
Inteligentna regulacja parametrów AI: System automatycznie identyfikuje materiały i zaleca optymalny proces spawania;
Pozycjonowanie wizualne + fuzja zgrzewania ultradźwiękowego: umożliwia uzyskanie bardzo precyzyjnego automatycznego wyrównania i korekcji;
Zdalna obsługa i konserwacja oraz zarządzanie platformą chmurową:** Zdalne monitorowanie, diagnostyka usterek i zdalne aktualizacje programów.
6. Wniosek:
Zautomatyzowana kontrola sprzętu do spawania ultradźwiękowego jest podstawowym sposobem poprawy jakości spawania, wydajności produkcji i niezawodności sprzętu. Dzięki automatycznemu śledzeniu częstotliwości, wielotrybowemu sterowaniu w zamkniętej pętli, precyzyjnemu napędowi serwo, monitorowaniu online i połączeniu linii produkcyjnej, można osiągnąć modernizację z automatyzacji pojedynczej maszyny do inteligencji pełnej linii. W przyszłości, dzięki głębokiej integracji technologii sterowania, technologii wykrywania i sztucznej inteligencji, spawanie ultradźwiękowe będzie się dalej rozwijać w kierunku wysokiej precyzji, wysokiej stabilności, cyfryzacji i inteligencji, odgrywając ważniejszą rolę w wysokiej klasy inteligentnej produkcji.
