Die Anwendung der Ultraschalltechnologie bei der Dispersion von Graphen

Die Anwendung der Ultraschalltechnologie bei der Dispersion von Graphen

Die Ultraschalltechnologie ist eine der am häufigsten verwendeten und effektivsten Methoden zur Herstellung und Dispergierung von Graphen (insbesondere mehrschichtiges oder einschichtiges Graphen). Im Wesentlichen nutzt es die extremen physikalischen Kräfte, die durch Kavitation erzeugt werden, um die Van-der-Waals-Kräfte zwischen Graphenschichten zu überwinden und so eine Abblätterung und Dispersion zu erreichen.

Nachfolgend finden Sie eine detaillierte Analyse der Anwendungsprinzipien, Methoden, Vorteile, Nachteile und wichtigsten Überlegungen der Ultraschalltechnologie bei der Graphendispersion.

I. Grundprinzip: Ultraschallkavitationseffekt Wenn sich hochintensive Ultraschallwellen in einem flüssigen Medium (z. B. Lösungsmittel, Wasser mit Dispergiermitteln) ausbreiten, werden periodische Hochdruck- und Niederdruckzyklen erzeugt.

Unterdruckstufe: In der Flüssigkeit bilden sich winzige Vakuumblasen (Kavitationskeime).

Hochdruckstufe: Diese Blasen werden schnell komprimiert und implodieren (kollabieren).

Implosionsmoment: Dadurch entstehen örtlich extrem hohe Temperaturen (ca. 5000 K), hohe Drücke (ca. 1000 Atmosphären) und intensive Mikrojets (Geschwindigkeiten bis zu 400 km/h).

Wenn diese Mikrostrahlen und Stoßwellen auf Graphitrohstoffe (wie Graphitpulver, Blähgraphit und Graphitoxid) einwirken, erzeugen sie starke Scher- und Reißkräfte, die ausreichen, um die Van-der-Waals-Kräfte zwischen den Graphitschichten zu zerstören. Dies ermöglicht die Abspaltung von mehrschichtigem Graphit in dünnere Graphenschichten (z. B. mehrschichtiges Graphen) und verhindert eine erneute Aggregation.

II. Hauptanwendungsmethoden Es gibt zwei Hauptstrategien für die Ultraschalldispersion von Graphen, entsprechend unterschiedlichen Rohstoffen und Zielprodukten:

1. Flüssigphasen-Peeling-Methode

Verfahren: Natürliches Graphitpulver oder Flockengraphit wird direkt einem geeigneten Lösungsmittel (z. B. N-Methylpyrrolidon, Dimethylformamid oder einer Wasser-/Tensidlösung) zugesetzt und das Peeling erfolgt mittels Ultraschall.

Produkt: Hochwertiges, fehlerarmes Graphen mit wenigen Schichten.

Kernpunkte: Die Oberflächenspannung des Lösungsmittels muss mit der des Graphens übereinstimmen, um die Abblätterungsenergie zu reduzieren und die Dispersion zu stabilisieren. Oft werden Dispergiermittel (wie SDS, PVP und Polymere) hinzugefügt, um zu verhindern, dass das abgeblätterte Graphen erneut aggregiert.

2. Hilfe beim Graphenoxid-Peeling

Prozess: Zunächst wird Graphit chemisch oxidiert, um hydrophiles Graphenoxid zu erzeugen. Graphenoxid quillt in Wasser sehr leicht auf und blättert ab. Anschließend kann eine sanfte Ultraschallbehandlung die Graphenoxidschichten effizient und vollständig trennen und eine stabile wässrige Lösung von Graphenoxid bilden.

Nachfolgende Schritte: Graphenoxid kann durch chemische oder thermische Reduktion in reduziertes Graphenoxid umgewandelt werden.

Produkt: Hohe Ausbeute, gute Wasserdispergierbarkeit, aber die Graphenstruktur enthält Defekte und sauerstoffhaltige funktionelle Gruppen.

III. Arten von Ultraschallgeräten

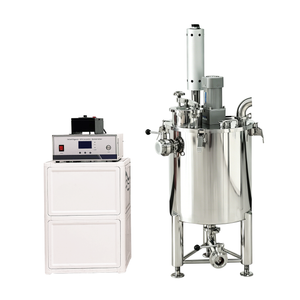

Ultraschallsonde/Ultraschall-Zellaufschlussgerät:

Prinzip: Über eine Sonde aus Titanlegierung (Verstärkerstab) wird Ultraschallenergie direkt in die Lösung eingebracht und erzeugt so einen hochintensiven, lokalisierten Kavitationseffekt.

Vorteile: Konzentrierte Energie, extrem hohe Effizienz, kurze Verarbeitungszeit (normalerweise einige Minuten bis mehrere zehn Minuten), geeignet für die Dispersion kleiner Mengen und hoher Konzentration.

IV. Vor- und Nachteile-Analyse

Vorteile: Hocheffizient und direkt: Durch die physikalische Methode kann die Graphit-Peeling ohne komplexe chemische Reaktionen erreicht werden.

Relativ einfache Bedienung: Die Geräte sind weit verbreitet und im Labor leicht zu bedienen.

Hochgradig kontrollierbar: Durch die Anpassung der Ultraschallleistung, der Zeit, des Lösungsmittels und des Dispergiermittels können die Anzahl der Graphenschichten, die Größe und die Qualität bis zu einem gewissen Grad gesteuert werden.

Breite Anwendbarkeit: Es kann sowohl Naturgraphit als auch Graphitoxid verarbeiten.

Nachteile und Herausforderungen: Kompromiss zwischen Ausbeute und Größe: Längerer oder leistungsstarker Ultraschall reduziert die Blattgröße, erzeugt zahlreiche Nanofragmente und beeinträchtigt intrinsische Eigenschaften wie elektrische und thermische Leitfähigkeit.

Hoher Energieverbrauch und Schwierigkeiten bei der Skalierung: Die Ultraschallsondenmethode verarbeitet kleine Volumina, was die Skalierung erschwert; Die Ultraschallbadmethode ist äußerst zeitaufwändig. Beide haben hohe industrielle Produktionskosten.

Dispersionsstabilität: Wenn man sich ausschließlich auf Ultraschall verlässt, ist die Dispersionsstabilität begrenzt; es erfordert normalerweise die Verwendung eines Dispergiermittels.

Probleme mit der Reproduzierbarkeit: Geringe Änderungen der Ultraschallparameter (Position, Temperatur, Flüssigkeitsvolumen) können zu Abweichungen von Charge zu Charge führen.

V. Wichtige Prozessparameter und Optimierung

Ultraschallleistung/-amplitude: Eine höhere Leistung führt zu einer höheren Peeling-Effizienz, erhöht aber auch das Risiko von Defekten und Blattbrüchen. Es muss ein Gleichgewicht gefunden werden.

Ultraschallzeit: Unzureichende Zeit führt zu unvollständigem Peeling; Eine übermäßige Zeit führt zu kleineren Blechen und mehr Fehlern. Meist gibt es ein optimales Zeitfenster.

Lösungsmittel-/Dispersionssystem: Die Auswahl eines Lösungsmittels mit passender Oberflächenenergie oder eines wirksamen Dispergiermittels ist eine Voraussetzung für den Erhalt einer hochkonzentrierten, stabilen Dispersion.

Rohstoffkonzentration: Eine zu hohe Konzentration verringert die Übertragungseffizienz von Ultraschallwellen und erhöht die Wahrscheinlichkeit einer Reagglomeration der Folie.

Temperaturkontrolle: Der Ultraschallprozess erzeugt eine große Wärmemenge, die zur Verdunstung des Lösungsmittels oder zu Eigenschaftsänderungen führt. Zur Temperaturkontrolle ist ein Eisbad oder ein Kühlkreislaufsystem erforderlich.

VI. Zusammenfassung und Ausblick

Die Ultraschalltechnologie ist eine „Hauptkraft“ in der Laborforschung und Herstellung von Graphen im kleinen bis mittleren Maßstab und spielt eine unersetzliche Rolle, insbesondere bei der Herstellung wässriger oder lösungsmittelbasierter Graphendispersionen (für Beschichtungen, Verbundmaterialien, leitfähige Tinten usw.).

Zusammenfassend ist die Ultraschalldispersion ein leistungsstarkes und flexibles physikalisches Werkzeug, dessen erfolgreiche Anwendung von einem feinen Gleichgewicht zwischen Energieeintrag (Ultraschallparameter) und Stabilisierungsstrategie (Lösungsmittel/Dispergiermittel) abhängt, um optimale Ergebnisse in Bezug auf Ausbeute, Qualität und Leistung zu erzielen.
