Hvad er ultralydsstrippingsmaskinen?

MI Cable Ultrasonic Stripping Machine/Ultrasonic wire stripping maskine er en enhed, der bruger ultralydsteknologi til at strippe isoleringslaget af ledninger. Det er meget udbredt i elektronisk fremstilling, ledningsnet til biler, husholdningsapparater og andre industrier. Dens arbejdsprincip er at blødgøre og strippe isoleringslaget af ledninger gennem ultralydsvibrationer uden at beskadige den indre leder.

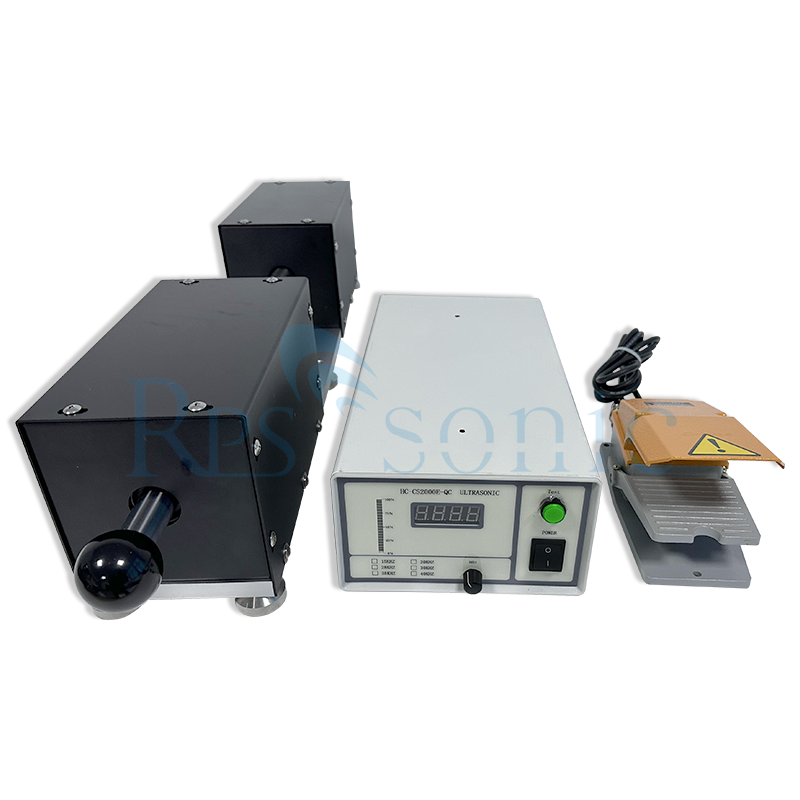

Ultralydskabelafisoleringsmaskine er et specielt udstyr, der bruges til afisolering af mineralisolerede kabler. Den udnytter smart ultralydsenergiens egenskaber, som ikke kun kan knuse og aflade det isolerende mineralpulver i det brandsikre kabel, men også beskytte kabelkernetråden mod enhver skade. Trådafisoleringsmaskinen har et kompakt design, pålidelig drift, høj effektivitet, hurtig hastighed, lavt strømforbrug og bred tilpasningsevne. Den kan tilpasses til afisolering af mineralisolerede kabler med forskellige specifikationer. Ultralydskabelafisoleringsmaskinen kan bruges som et uafhængigt stripningsudstyr eller kan omdannes til en stripningsenhed på produktionslinjen. Det kan strippe skallerne af mineralisolerede kabler med forskellige specifikationer og optiske kabler med samme struktur. Hele udstyret består af fire dele: ultralydsgenerator, ultralydsvibrationssystem, afisoleringsmekanisme og ramme.

Ultralyds dedikeret drivende generator (også kendt som ultralydsgenerator) omfatter ensretterkredsløb, oscillationskredsløb, forstærkerkredsløb, feedbackkredsløb, sporingskredsløb, beskyttelseskredsløb, matchende kredsløb, displayinstrument osv. Den bruges til at generere højfrekvente og højeffektstrømme til at drive ultralydsvibrationskomponenter til at fungere. Ultralydsvibrationssystemet består af en ultralyds-, shell-forstærker, en transducer, en transducer, et horn, en transducer. Kabelafisoleringsmekanismen består af et teleskopisk værktøjshoved, en cylinder, en styremagnetventil, en trykreguleringsventil osv. Manifestationen af ​​ultralydsbølger er at få transduceren til at udvide sig og trække sig sammen frem og tilbage i længderetningen. Hornet forstærker amplituden i henhold til designbehovet og spiller også en rolle i at fiksere hele ultralydsvibrationssystemet. Hornet transmitterer derefter ultralydsvibrationen til værktøjshovedet, og det teleskopiske værktøjshoved presser kablet mod værktøjshovedet under tryk på cylinderen, hvilket driver værktøjshovedet til at støde på kablet for at fuldføre wireafisoleringsarbejdet. Det, der især skal understreges, er, at ultralydsbølgevirkning har en vidunderlig egenskab, og dens kraft skal overføres problemfrit gennem faste stoffer. Når stripningen begynder, er kabelkappen, mineralisoleringspulver og kernetråd integreret, og ultralydskraft kan forplante sig gennem det indre af kablet. Under højhastigheds- og højintensitetsvirkningen af ​​ultralydsvibrationskraften løsnes og knuses mineralisoleringspulveret og udledes derefter naturligt. På dette tidspunkt er kabelkernetråden og kabelkappen adskilt. Brug af ultralydsbølger til at skrælle mineralisolerede kabler kan korrekt udlede det mineralske isolerende pulver uden at forårsage skade på kabelkernens ledninger.

Der er fire mekanismer, der påvirker stripningsvirkningen;

1. Kabelstørrelse

2. Længden strippes

3. Pulverdensitet (afhængig af leverandør)

4. 'Greb'

Hovedtræk

Højpræcisions afisolering: præcis afisolering af isoleringslag uden at beskadige lederen.

Effektiv drift: hurtig behandling for at forbedre produktionseffektiviteten.

Bred anvendelse: velegnet til en række forskellige ledninger og isoleringsmaterialer.

Automatiseret integration: kan integreres i automatiserede produktionslinjer for at reducere manuelle operationer.

Anvendelsesområder

Elektronisk fremstilling: behandling af forbindelsesledninger af præcisions elektroniske komponenter.

Billedningsnet: fjernelse af isoleringslaget på billedningsnet.

Fremstilling af husholdningsapparater: behandling af interne forbindelsesledninger til husholdningsapparater.

Kommunikationsudstyr: stripning af isoleringslaget af kommunikationskabler.

Arbejdsprincip

Ultralydsgenerator: genererer højfrekvente elektriske signaler.

Transducer: konverterer elektriske signaler til mekaniske vibrationer.

Vibrerende klinge: bladet vibrerer med høj frekvens for at blødgøre isoleringslaget og båndet.

Fordele

Høj præcision: præcis afisolering, beskytter lederen.

Effektiv: hurtig behandling, forbedret effektivitet.

Bredt anvendelig: Tilpas til en række forskellige ledninger og isoleringsmaterialer.

Automatisering: Reducer manuelle operationer og forbedre konsistensen.

Noter

Parameterindstilling: Juster ultralydsfrekvensen og vibrationsintensiteten i henhold til typen af ​​ledning.

Udstyrsvedligeholdelse: regelmæssig vedligeholdelse for at sikre stabil drift.

Sikker drift: Følg driftsprocedurerne for at undgå, at ultralydsbølger forårsager skade på menneskekroppen.

Sammenfattende er ultralydstrådstripningsmaskinen et effektivt og præcist udstyr, der er velegnet til flere industrier og effektivt kan forbedre produktionseffektiviteten og produktkvaliteten.
