Anvendelse af ultralydsforstøvningssprøjteudstyr i fotoresistindustrien
Fotoresistbelægning er et af de mest kritiske procestrin i halvlederfremstilling, mikro-elektromekaniske systemer (MEMS) og avanceret emballering. Ensartetheden af belægningstykkelsen, evnen til at belægge komplekse topografier konformt og effektiviteten af materialeudnyttelsen bestemmer direkte opløsningen af efterfølgende eksponerings- og udviklingsprocesser, såvel som det endelige enhedsudbytte. I lang tid har spincoating været den dominerende metode på grund af dens betjeningssimpelhed; dens iboende centrifugaldispenseringsmekanisme står imidlertid over for stigende begrænsninger, når det drejer sig om strukturer med højt billedformat, paneler med stort areal og de høje omkostninger ved fotoresists. Med sin unikke, lave hastighed og blide forstøvningsmekanisme er ultralydsforstøvningssprøjteteknologi ved at gå fra laboratoriet til masseproduktionslinjer, der fremstår som et af de mest lovende alternativer inden for fotoresistbelægning.
Kvaliteten af en ultralydssprøjtet belægning afhænger af den præcise kontrol af dråbestørrelsesfordelingen og aflejringsprocessen. Dråbediameteren bestemmes af dysens driftsfrekvens: højere frekvenser resulterer i mindre dråber. For eksempel producerer en 120 kHz dyse dråber med en diameter på ca. 18 mikron; efter fordampning af opløsningsmiddel kan den tørre filmtykkelse, der stammer fra en enkelt dråbe, være mindre end 1 mikron. Endnu vigtigere er dråbestørrelsesfordelingen produceret ved ultralydsforstøvning betydeligt smallere end den ved trykbaseret sprøjtning, da dråberne genereres på en 'matematisk defineret' måde ved dysens resonansfrekvens snarere end ved tilfældig forskydning. Denne smalle fordeling tjener som det fysiske grundlag for ensartet belægningstykkelse.

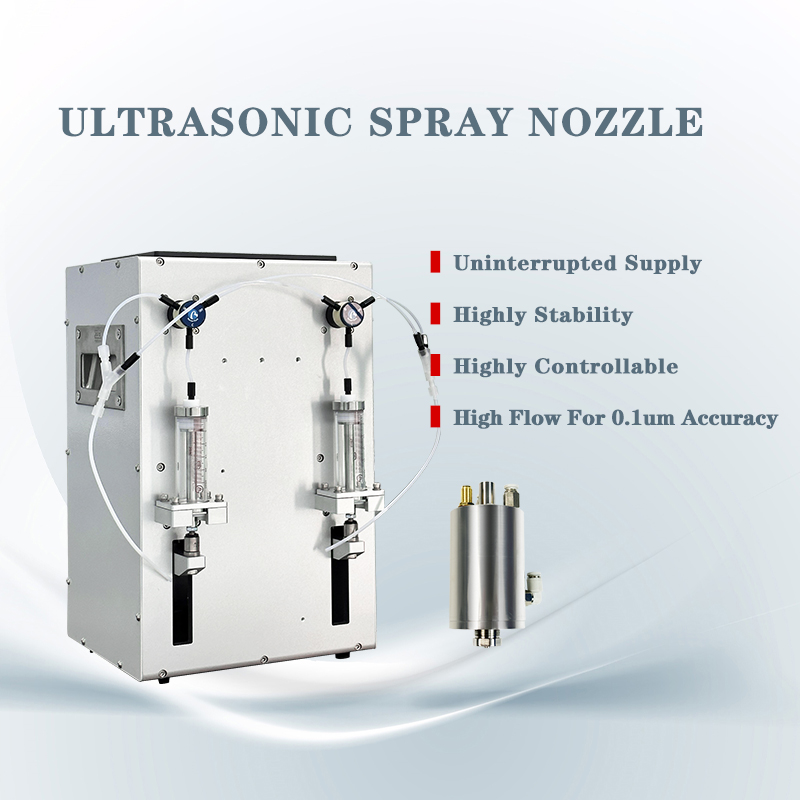

I praktiske applikationer er opnåelse af ensartethed også afhængig af synergistisk optimering af væskeflowhastighed, sprøjtehastighed, scanningsafstand og substrattemperatur. Ultralydssprøjtesystemerne fra RPS-SONIC anvender en lagdelt tilgang, hvilket muliggør præcis kontrol over fotoresistens flowhastighed, sprøjtehastighed og afsætningsmængde, hvilket sikrer meget ensartede belægninger på både plane overflader og 3D-strukturer. Til wafere med mikrostrukturer omdanner en ultralydssprøjtedyse - udstyret med specialiserede vortexkanaler - bæregassen til en roterende luftstrøm. Dette får de forstøvede dråber til at blive spredt i et cyklonisk mønster, hvilket ikke kun udvider sprøjtedækningsområdet, men også gør det muligt for fotoresisten effektivt at belægge lodrette sidevægge og tætte hjørner. Denne 'rotationssprøjte'-teknik er særlig kritisk for de dybe skyttegrave og udkragningsstrukturer, der almindeligvis findes i MEMS-enheder.
En nylig procesundersøgelse har yderligere valideret gennemførligheden af ultralydssprøjtning til mikronskala litografi. Forskere brugte AZ1505 positiv fotoresist til at afsætte en film med en tykkelse på ca. 2 mikrometer på 5-tommer og 12-tommer substrater via ultralydssprøjtning. Efterfølgende blev et laser-direkte-skrivesystem anvendt til succesfuldt at overføre mønstre med en opløsning på 3 ± 1 mikron. Disse resultater viser, at ultralydssprøjtning ikke er begrænset til applikationer med tyk film eller grove træk; med optimerede procesparametre kan den også opfylde præcisionskravene til litografi i mikronskala.
Uundværlighed i komplekse topografier og avanceret emballage
Mens spin-coating - med dens fint afstemte parametre - kan opnå konkurrencedygtig ensartethed på plane wafere, tilbyder ultralydssprøjtning unikke, uerstattelige fordele, når det drejer sig om strukturer med højt billedformat eller storformatpaneler, der bruges i avanceret emballage.
I MEMS-fremstilling kræver skyttegrave eller gennemgående huller skabt ved dyb reaktiv ion-ætsning (DRIE) ofte et kontinuerligt, tykkelsesstyret fotoresistlag langs deres sidevægge. Spin-coating er stort set ineffektiv for sådanne topografier: den kombinerede indflydelse af overfladespænding og centrifugalkraft har en tendens til at trække fotoresisten væk fra sidevæggene, hvilket resulterer i akkumulering i bunden, mens sidevæggene efterlades blottede. I modsætning hertil er de lavhastighedsdråber, der produceres ved ultralydssprøjtning, upåvirkede af centrifugalkraften; ved landing på sidevæggene forbliver de på plads og akkumuleres lag for lag for at danne en konform belægning. Siden midten af 1980'erne har Sono-Tek brugt ultralydssprøjtning til fotoresistaflejring på siliciumwafers. Deres systemer leverer en dækningskvalitet, der er uopnåelig via spin-coating, især ved behandling af ekstreme topografier - såsom ætsede V-riller, 90-graders lodrette skyttegrave (nærmer sig siliciumwaferens fulde tykkelse) og glasmikrolinsearrays. Ingeniørerfaring hos Oriental Jinrong (Dongfang Jinrong) bekræfter yderligere, at ultralydssprøjtning væsentligt overgår traditionel spin-coating ved at opnå ensartet dækning i skyttegrave med højt billedformat, og derved reducere enhedsfejl forårsaget af overdreven metaleksponering for ætsemidler.
Industriens skift mod Panel-Level Packaging (PLP) har skabt bredere anvendelsesmuligheder for ultralydssprøjtning. I fan-out emballage giver dannelsen af ensartede fotoresistmønstre for Redistribution Layers (RDL'er) på store, rektangulære paneler udfordringer for spin-coating, som lider af alvorlige kanteffekter og højt materialespild, når det påføres på ikke-cirkulære underlag. Fordi ultralydssprøjtning er en berøringsfri proces, er den uafhængig af underlagets form; det muliggør afsætning af fotoresist i en kontrolleret tykkelse på tværs af hele paneloverfladen – inklusive inden for vias og over kredsløbsspor – samtidig med at kantperleophobning og stribedefekter minimeres. For substrater med store arealer, der indeholder hundreder til tusinder af individuelle pakkesteder, er den høje overførselseffektivitet og den lukkede strømningskontrol, der er forbundet med ultralydssprøjtning, afgørende for at opretholde batch-til-batch-konsistens.
Dysedesign: Anvendelsesspecifik tilpasning og anti-tilstopningsfunktioner
Fotoresistsprøjtning stiller modstridende krav til dysen: den skal opnå fin forstøvning, samtidig med at den forbliver modstandsdygtig over for tilstopning. Harpikser og opløsningsmidler i fotoresists har en tendens til at danne en 'hud' hurtigt, når de fordamper ved dysespidsen; følgelig er de små åbninger i konventionelle trykbaserede dyser meget tilbøjelige til at tilstoppe. I modsætning hertil er ultralydsdyser ikke afhængige af tryk til forstøvning - væsken brydes i dråber udelukkende gennem vibrationer på dyseoverfladen. Ydermere giver den højfrekvente vibration en selvrensende effekt, hvilket muliggør kontinuerlig sprøjtning af fotoresists med højt tørstofindhold.
Dysekonfigurationer skal også vælges baseret på den specifikke topografi af substratet. Til plane wafere leverer konventionelle dyser af fokuseringstypen en smal spray med høj tæthed. I modsætning hertil, for substrater med lodrette sidevægge eller buede overflader, anvender dispergeringsdyser en roterende luftstrøm til at lede dråberne, hvilket sikrer adhæsion i flere vinkler og giver overlegen dækning af ikke-vandrette overflader, mens de bibeholder fremragende ensartethed. Navnlig fremhæver en patenteret teknologi, at hurtig fordampning af opløsningsmiddel - udløst af svingninger ved dysespidsen - ved ultralydsforstøvning af kontakttype forbliver en primær årsag til tilstopning; et berøringsfrit resonant hulrumsdesign kan imidlertid yderligere forbedre modstanden mod en sådan forurening. Denne udvikling afspejler den igangværende udvikling af ultralydssprøjteudstyr hen imod større pålidelighed.
Konklusion
I fotoresistindustrien ligger værdien af ultralydsforstøvning ikke i den fuldstændige udskiftning af spin-coating, men i at levere tekniske løsninger til scenarier, hvor spin-coating kommer til kort. Efterhånden som substrattopografier skifter fra plane til tredimensionelle, efterhånden som substratformater udvikler sig fra wafere til paneler med stort areal, og efterhånden som fotoresistomkostninger bliver en stadig mere følsom faktor, er den konforme lavhastighedsafsætning og den høje materialeudnyttelseseffektivitet ved ultralydssprøjtning gået over fra 'valgfrie fordele' til 'valgfrie fordele' til 'væsentlige mikroopløsningsevner' med gyldige mikroopløsningsevner.' processer og modningen af anti-tilstopningsdysedesign, udvider denne teknologi sig ud over nicheapplikationer i MEMS og avanceret emballage til et bredere udvalg af fotoresistbelægningsscenarier og etablerer sig som et uundværligt værktøj i litografiprocesværktøjssættet.
