RPS-W15
Rps-sonic
RPS-2700
Co je to ultrazvukový generátor?
Ultrazvukový generátor, obvykle nazývaný ultrazvukový napájecí zdroj. Jeho funkcí je převést naši síť (220V 110V nebo 380V, 50 nebo 60Hz) na vysokofrekvenční střídavý signál, který odpovídá ultrazvukovému převodníku. Z formy zesilovacího obvodu může být použit lineární zesilovací obvod a spínací napájecí obvod a vysoce výkonný ultrazvukový zdroj energie obecně přijímá obvodovou formu spínaného zdroje z hlediska účinnosti konverze. Lineární napájecí zdroje mají také svůj vlastní aplikační rozsah, což má tu výhodu, že obvod nelze striktně vyžadovat.
Přizpůsobení umožňuje plynulou a plynulou změnu provozní frekvence. Ze současné situace v ultrazvukovém průmyslu se ultrazvukové generátory dělí především na samobuzené a samostatné buzené napájecí zdroje.
Principem ultrazvukového generátoru je nejprve generovat signál specifické frekvence signálovým generátorem, kterým může být sinusový signál nebo pulzní signál. Tato specifická frekvence je frekvencí převodníku a obecně se používá pro ultrazvuk v ultrazvukovém zařízení. Frekvence je 20 kHz, 25 kHz, 28 kHz, 33 kHz, 40 kHz, 60 kHz, 70 kHz, 100 kHz.

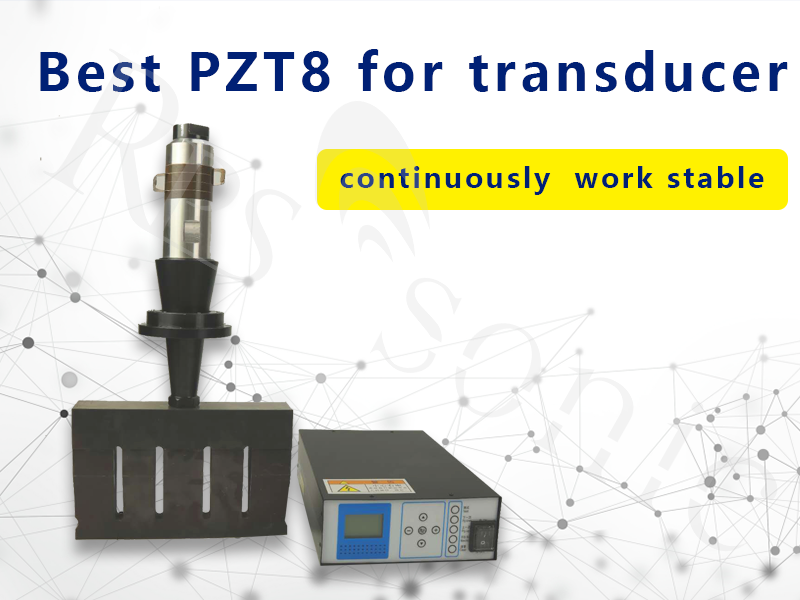

l S nejlepším PZT8 v Číně
l Impedance snímače je menší než 8 a impedance snímače a svařovací trysky je menší než 40.
l 5krát test pro kontrolu ultrazvukem
l 3 hodiny Detekce nárůstu teploty
l Pro potvrzení všech vašich snímačů s klaksonem žádný problém se shodou.

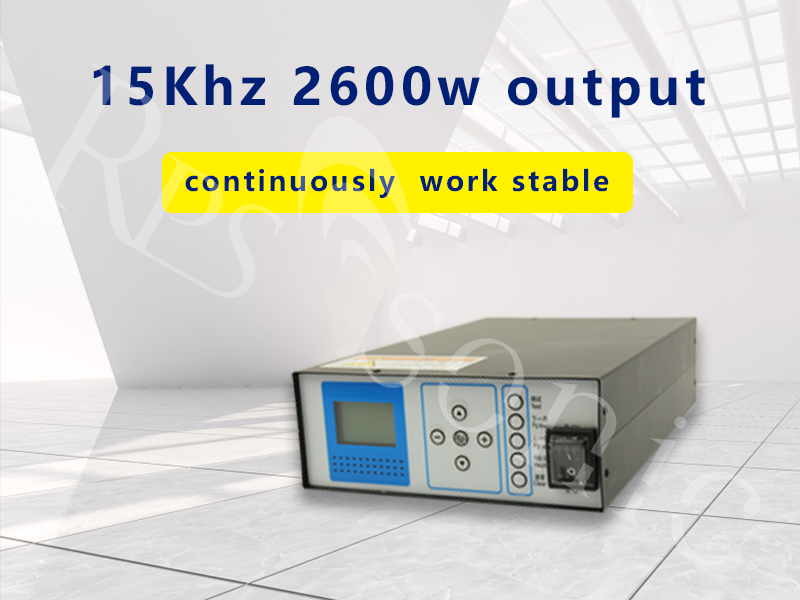

Položka |
Parametr |
Frekvence |
15 kHz |
Moc |
2600W |
Velikost klaksonu |
270*25mm |
Materiál rohoviny |
Ocel nebo hliník |
hmotnost |
30 kg |
Generátor ultrazvukového signálu se skládá z modulu ultrazvukového zesilovače výkonu, který dokáže převést střídavý proud průmyslové frekvence 50/60 Hz na super audio frekvenci, aby převodník fungoval, a řídicího modulu s funkcemi 'monitorování ochrany systému' a 'automatické ladění'. Řídicí modul může přerušit ultrazvukovou energii, když selže ultrazvukové svařování, a tím poskytuje extrémně vysokou bezpečnost a spolehlivost generátoru a celému svařovacímu zařízení.
1. Skutečně automatické sledování frekvence (AFC) se přizpůsobí různým velikostem svařovacích forem a různým konstrukčním formám. Frekvenční rozsah automatického sledování: ±400HZ (například podle ultrazvuku 15KHZ lze frekvenci formy použít pro automatické sledování frekvence při 14,40-15,20KHZ). Přesnost sledování frekvence: ±5HZ
2. Přijmout počítač CPU pro sledování každého programu s vysokou rychlostí, silnou přizpůsobivostí, vestavěnými různými
ochranné systémy, funkce 'monitorování ochrany systému' bude reagovat na následující situace:
u _ Nadměrný tlak vede k přetížení
u Proud ultrazvukového generátoru je příliš velký
u _ Uvolněná svařovací hlava, houkačka nebo měnič nebo jiná porucha
u _ Porucha obvodu generátoru
u _ Vadný kabel mezi generátorem a převodníkem
u Automatická kompenzace nestabilní frekvence napájení
3. Funkce 'automatické ladění' umožňuje ultrazvukovému generátoru automaticky sledovat a kompenzovat
pro změny frekvence svařovací hlavy. Když je teplota příliš vysoká, povrch svařování
je opotřebovaná hlava nebo jsou na svařovací hlavě úlomky, dojde k této změně frekvence.
4. Vestavěný plně automatický systém konstantní amplitudy, který dokáže automaticky kompenzovat různé změny tlaku vzduchu a kolísání napětí a může plynule nastavit amplitudu ultrazvuku od 50 % do 100 % tak, aby vyhovovala požadavkům různých svařovacích obrobků.
5. Při použití IGBT pro zesílení výkonu je odezva rychlá, což je více než 100krát rychlejší než
tradiční silikonová napájecí trubice, takže ochranná funkce je lepší.
Napětí: 198-242VAC (50 / 60Hz), výstup bude mnohem slabší, když vstup AC110V, potřebuje nějaké úpravy, přímé použití se téměř používá pouze pro řezání.
Objem: 384 mm * 240 mm * 110 mm
Hmotnost: 7KG
Barva: světle šedá
Vlastnosti:
Automatické sledování frekvence: Systém automaticky sleduje rezonanční frekvenci svařovacího rohu. Kompenzujte rozladění způsobené teplem a jinými důvody.
Digitální řízení frekvence: Provozní frekvence je digitálně řízena mikrokontrolérem.
Digitální nastavení amplitudy: Tato funkce umožňuje uživatelům nastavit přesné amplitudy podle požadavků aplikace, což poskytuje větší rozsah a opakovatelnost nastavení než analogové systémy.
Amplituda může být nastavena ve velkém rozsahu: 1% ~ 100% plynule nastavitelná, což se liší od nedostatků tradičních generátorů, které je obtížné pracovat s nízkou amplitudou.
Vysokorychlostní mikrokontrolér: Interní mikrokontrolér pracuje na frekvenci až 168 MHz, což může přesně a včas řídit pracovní podmínky.
Interval kontroly a vzorkování 0,5 milisekundy: 2000krát vzorkování a kontrola svařovacího procesu za sekundu.
Barevný dotykový displej: Prostřednictvím barevné obrazovky a dotyku je realizována přátelská a snadno použitelná interakce mezi člověkem a počítačem a zážitek je lepší.
Koexistence tlačítek a dotyku: běžné funkce mohou zajistit lepší interakci prostřednictvím tlačítek. Mezi nimi tlačítka používají silikonové klávesy, které mají lepší pocit.
Provozní jazyk: Uživatel si může vybrat příslušný jazyk na úvodní obrazovce: aktuálně podporuje pouze angličtinu a čínštinu.
Šikmý start: Dodávka ultrazvukové energie a svařovací trychtýř začínají při nejvhodnější rychlosti stoupání, aby se snížil elektromechanický tlak systému.
Vibrace po svařování: Uživatel může spustit ultrazvuk po dokončení procesu svařování a udržování tlaku a obrobek ulpívající na svařovací trysce se setřese.
Monitorování kvality svařování: uživatelsky definovatelný procesní alarm. Když je mimo rozsah uživatelem definovaných vadných produktů, systém vygeneruje alarm, který ho připomene
