Vysoce výkonný 35kHz ultrazvukový svařovací převodník

35Khz ultrazvukový měnič s hodinami pro ultrazvukové šití a těsnění
Frekvence:
Výkon:
hmotnost :
Dostupnost:
Množství:
Vysoce výkonný 35kHz ultrazvukový svařovací převodník
Vysoce výkonný 35kHz ultrazvukový svařovací převodník
Vysoce výkonný 35kHz ultrazvukový svařovací převodník
  • 3535-4D

  • Rps-sonic

  • 3535-4D

Vysoce výkonný 35kHz ultrazvukový svařovací převodník



Co je ultrazvukový měnič?

    Ultrazvukové měniče jsou piezoelektrické keramiky, které rezonují na ultrazvukových frekvencích a převádějí elektrické signály na mechanické vibrace piezoelektrickým  efektem materiálu. Když je převodník použit jako vysílač, elektrický oscilační signál vysílaný ze zdroje buzení způsobí změnu elektrického nebo magnetického pole v prvku pro akumulaci elektrické energie převodníku, což určitým úsilím změní systém mechanických vibrací převodníku. Je generována hnací síla, která způsobuje jeho vibrace, čímž pohání médium v ​​kontaktu s mechanickým vibračním systémem převodníku, aby vibrovalo a vyzařovalo zvukové vlny do média.


Jaký je vztah mezi frekvencemi a amplitudami?

Při použití střídavého napětí začnou piezoelektrické prvky oscilovat. Extrémně rychlá odezva v rozsahu mikrosekund a níže umožňuje generování ultrazvuku s frekvencemi až 20 MHz.


Ultrazvukové aplikace lze klasifikovat jako senzorové aplikace a výkonový ultrazvuk, kde jsou hustoty energie vyšší a frekvence se pohybují od 20 do 800 kHz.


Výkonový ultrazvuk lze použít v lékařských aplikacích, např. k drcení ledvinových kamenů a k odstraňování zubního plaku, a průmyslových procesech, jako je čištění a svařování nebo lepení.


QQ číslo 20 19091809005 4

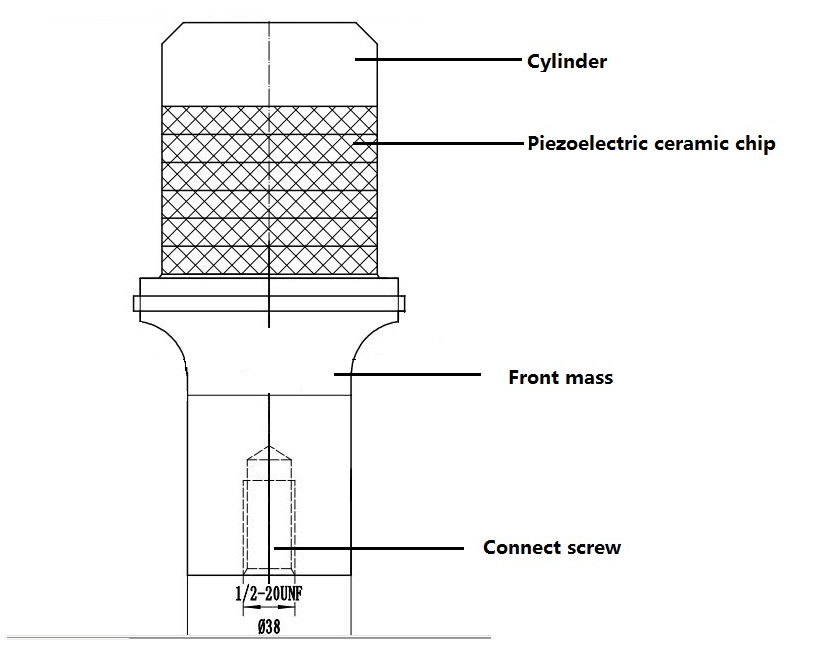

 Převodník převádí vysokofrekvenční elektrickou energii na vysokofrekvenční mechanické vibrace. A obsahuje několik piezoelektrických keramických disků vložených pod tlakem mezi dva kovové bloky. Mezi každým kotoučem je tenká kovová deska, která tvoří elektrodu. Když je sinusový elektrický signál přiváděn do měniče přes elektrody, kotouče se roztahují a smršťují a vytvářejí axiální vibrace.





Parametr



Položka č.

Kapacita (pf)

Moc

(W)

Rozsah odporu (Ω)

Tvar převodníku

Materiál posilovače


Žluť

Šedá

Černý





3535-4D

6600-7400

/

9200-10200

800

<35

Obrácený roh

Ocel

35Khz ultrazvukový měnič

ultrazvukový měnič 35Khz


Servis a zásilka

▏ Záruka jeden rok na převodník.

▏Pro technický dotaz nás můžete kdykoli kontaktovat.

▏Dodáváme služby OEM pro zámořské zákazníky a také zachováme důvěrnost pro naše zákazníky.

▏Zásilka FED-EX/DHL







 Sloupcový typ  NTK  TYPE  (stabilizovaný výkon a vysoká spolehlivost v širokém použití)

Položka č.

Připojovací šroub (velikost)

Průměr keramiky (mm)

Množství keramiky (pc)

Rezonanční frekvence (khz)

Odpor (Ω)

Kapacita

Příkon (W)

Max. Amplituda (um)







Žluť

Šedá

Černý



7015-4Z

M20 x 1,5

70

4

15

15

12500-14000

/

17000-19000

2600

10

6015-4Z

M20 X 1,5 nebo M16 X 1

60

4

15

15

8000-10000

10 000-12 000

12500-13500

2200

10

6015-6Z

M20 x 1,5

60

6

15

15

14000-16000

/

19500-21000

2600

10

5015-4Z

M18 x 1,5

50

4

15

15

12000-13000

13000-14300

15000-17000

1500

8

4015-4Z

M16 X 1

40

4

15

15

10 000-11 000

10500-11500


700

8

5520-4Z

M18 x 1

55

4

20

15

10 000-11 000

10500-11500

14300-20000

2000

8

5020-6Z

M18 x 1,5

50

6

20

15

18500-20000

/

22500-25000

2000

8

5020-4Z

M18 x 1,5

50

4

20

15

11000-13000

13000-15000

15000-17000

1500

8

5020-2Z

M18 x 1,5

50

2

20

20

6000-6500

6500-7000

8000-9000

800

6

4020-4Z

1/2-20UNF

40

4

20

15

9000-10000

9500-11000

/

900

6

4020-2Z

1/2-20UNF

40

2

20

25

/

4800-5500

/

500

5

5025-2Z

M12 x 1

50

2

25

25

5000-5600

/

7000-8000

500

4

3828-2Z

1/2-20UNF

38

2

28

30

3800-4300

/

/

500

3

3828-4Z

1/2-20UNF

38

4

28

30

7600-8500

/

10500-12000

800

4

3028-2Z

3/8-24UNF

30

2

28

30

2700-3100

3400-3800

/

400

3

2528-4Z

M8 x 1

25

4

28

30

3900-4300

/

/

400

4

2528-2Z

M8 X 1 nebo 3/8-24UNF

25

2

28

35

1950-2200

2200-2500

/

300

3

3030-4Z

M10

30

4

30

30

/

6200-6900

/

700

4

3035-2Z

3/8-24UNF

30

2

35

40

2700-3100

/

/

500

2

3035-4Z

M10 x 1

30

4

35

30

5000-6200

/

/

800

3

2535-2Z

M8 x 1

25

2

35

40

1900-2200

/

/

400

2

2540-2Z

3/8-24UNF

25

2

40

40

/

2000-2300

/

500

2

3040-4Z

M10

30

4

40

30

5500-6200

/

/

1000

2

3050-4Z

M8

30

4

50

30

5500-6200

/

/

600

2

1560-2Z

M6 x 0,75

15

2

60

60

/

/

700-800

100

1

1070-2Z

M4

10

2

70

200

/

/

350-400

100

1













1. Jaká je záruka na váš generátor

Naše záruka je jeden rok, ale i po záruce vám můžeme dodat komponenty zdarma.


 2. Jaký frekvenční generátor dodáváte?

Můžeme dodat generátor od 15Khz do 70Khz v závislosti na vašich požadavcích nebo aplikaci.


 3. Jaká je životnost vašeho generátoru?

Při správném pracovním prostředí může náš generátor pracovat 8 ~ 10 let


 4. Vyvážejí se vaše produkty dříve?

Ano, náš generátor se po mnoho let vyváží do USA, Jižní Ameriky, EVROPY, Středního východu a Ruska.


 5. Dodáváte práci OEM?

Ano, vítáme žádost o spolupráci OEM, vyrábíme OEM pro zákazníky z USA a Německa po mnoho let, také doufáme, že získáme více objednávek OEM pro rozšíření našeho podnikání.


 6. Jak přizpůsobit generátor?

Můžete si koupit pouze desku plošných spojů a výstupní krabici si přizpůsobíte na svém místě.


 7. Můžete generátor připojit k PC, PLC nebo internetu.

Ano, máme generátor různých verzí, lze se připojit k PC. PLC, i internet. Také cena jiná.


 8. Co můžeme získat, když se snímač/zařízení rozbije během záruky?

Všechny naše převodníky a generátory byly testovány nejméně 48 hodin před odesláním, takže máme důvěru v naše zařízení. Samozřejmě vám zašleme nový převodník/zařízení, pokud se porouchá v záruce. Zároveň musíme najít problém, proč to tak rychle prasklo.
