초음파 발생기는 어떻게 발전했나요?

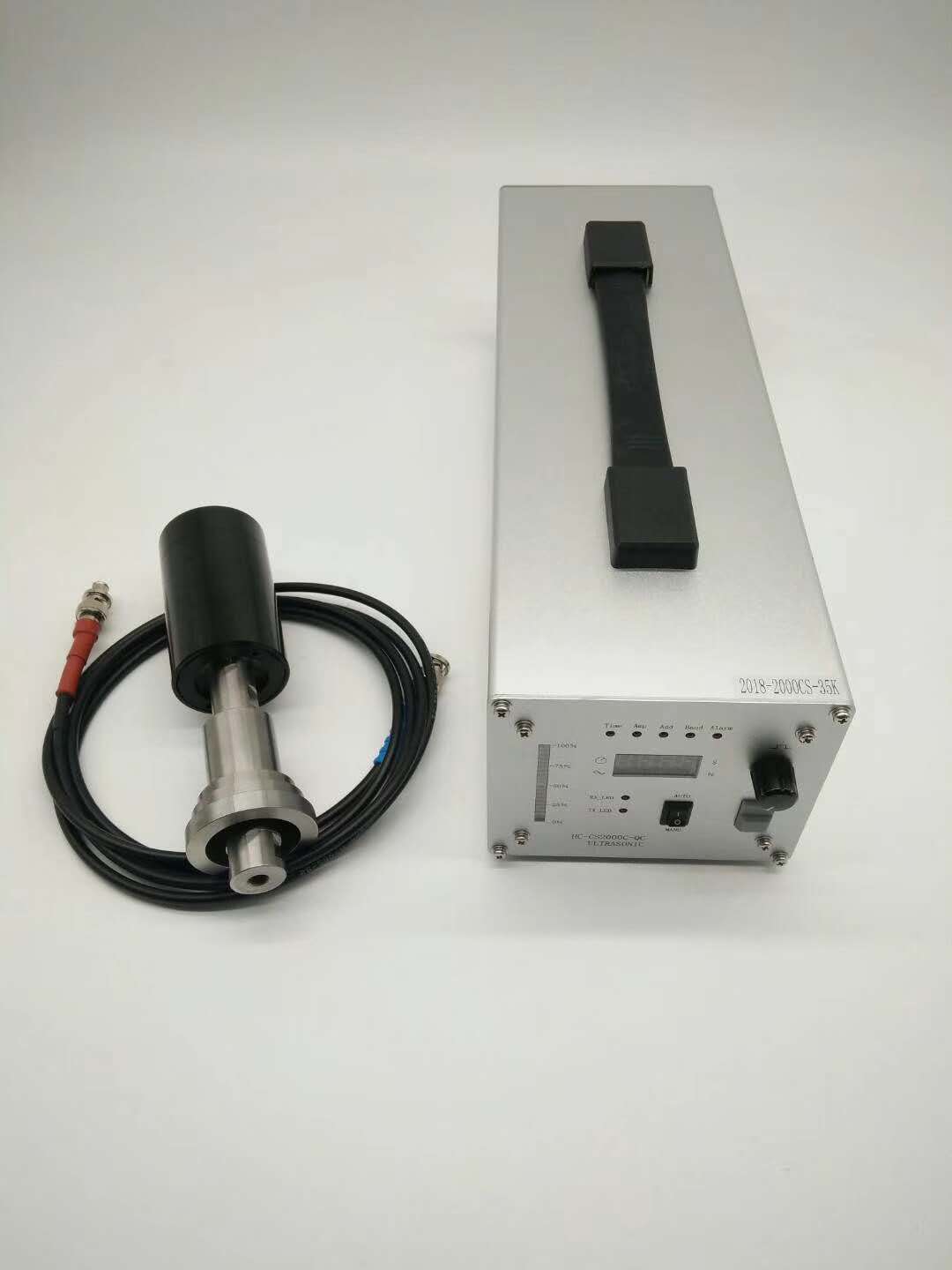

  초음파 발생기(또는 전원 공급 장치)는 초음파 에너지를 생성하고 초음파 변환기에 제공하여 공진 주파수에서 작동하는 데 사용되는 장치입니다. 여기 모드에 따라 두 가지 유형으로 나눌 수 있습니다. 하나는 기타 여기 모드이고 다른 하나는 자체 여기 모드입니다. 다른 여자 초음파 발생기는 주로 전면 스테이지의 신호 발생기와 후면 스테이지의 전력 증폭기의 두 부분으로 구성됩니다. 일반적으로 초음파 에너지는 출력 변압기를 연결하여 초음파 변환기에 추가됩니다. 자려 초음파 발생기는 신호 발생기, 전력 증폭기, 출력 변압기 및 초음파 변환기를 전체적으로 연결하여 폐루프 루프를 형성합니다. 이를 통해 전체 초음파 발생기가 진폭 및 위상 피드백을 통해 충분한 전력을 생성할 수 있으므로 초음파 변환기가 기계적 공진 주파수에 대한 공진을 자동으로 유지할 수 있습니다.

  과학기술의 급속한 발전으로 전력전자소자는 급속도로 발전해 왔다. 지금까지 서로 다른 원리와 특성을 지닌 많은 전력전자소자가 개발되었다. 하나의 장치가 전력 전자 기술의 세대를 결정합니다. 초음파 발생기의 개발은 전력 전자 장치의 개발과도 불가분의 관계이며, 어느 정도는 그 개발과 함께 진행됩니다. 초음파 발생기의 최종 단계 전력 증폭기에 사용되는 장치 유형에 따라 개발의 여러 단계를 볼 수 있습니다.

1. 초기 제품은 전자 튜브를 사용했으며 이후 사이리스터 반전 초음파 발생기로 개발되었습니다. 단점이 많아 제거되었습니다.

2.晶体管式超声波发生器。各种OCL及OTL功放级电路均适用于超声波发生器，其线路成熟，成本较低，但体积大，质weightweight，很难调整到超声波换能器频率谐振点上, 输流功率受功率管限제, 不能达到理想的效果.不易于采用现代的数字方式来处理,仅仅功率（200W以下）应用.

2. 트랜지스터형 초음파 발생기. 모든 종류의 OCL 및 OTL 전력 증폭기 레벨 회로는 초음파 발생기에 적합합니다. 회로가 성숙하고 가격은 저렴하지만 부피가 크고 무게가 무겁습니다. 초음파 변환기의 주파수 공진점을 조정하는 것은 어렵습니다. 출력 전력은 파워 트랜지스터에 의해 제한되며 원하는 효과를 얻을 수 없습니다. 저전력(200W 미만) 애플리케이션에서만 최신 디지털 방식을 사용하는 것은 쉽지 않습니다.

3.功率模块超声波发生器. 소문자, 开关管类型要有以下两种：

3. 전원 모듈 초음파 발생기. 출력 전력을 제어하기 위해 스위치의 듀티 사이클을 조정함으로써 낮은 전력 소비, 고효율, 소형, 경량, 우수한 신뢰성, 사용하기 쉬운 디지털 제어 기능을 제공합니다. 전원 모듈에 사용되는 스위치 유형에 따라 두 가지 주요 유형이 있습니다.

    에이. 자체 스위치에 따르면 전력 MOS 트랜지스터를 스위칭 장치로 사용하면 높은 스위칭 주파수(100KHZ-1MHZ), 우수한 항복 저항(눈사태 효과 없음), 간단한 구동 회로, 단점은 높은 온 저항, 전류 용량에 의해 제한되고 최대 전력 출력을 달성하지 못하며 출력 전력이 충분하지 않다는 장점이 있습니다. 즉, 응용산업이 넓지 않다는 뜻이다.

    비. IGBT는 스위칭 장치로 사용됩니다. 스위칭 주파수가 20-50kHz이고 고출력(1500w 이상)인 초음파 발생기에 사용됩니다.

초음파 발생기의 주요 성능 특성  :

	전자관 발전기​ ​​​	트랜지스터 발전기​	전력 모듈 생성기
라인 모드	단순한	단순한​​	더 간단하다
용량​	큰​	가운데	작은
무게	무거운	가운데	빛
효율성​	낮음 ( 40% )	중간 ( 60-70% )	높음 ( 80-90% )
힘	가운데	낮은	높은
전력 낭비	높은	가운데	낮은
비용	낮은	낮은	높은
정도 자동화	낮은	가운데	높은
보호 회로	단순한	가운데	복잡한
